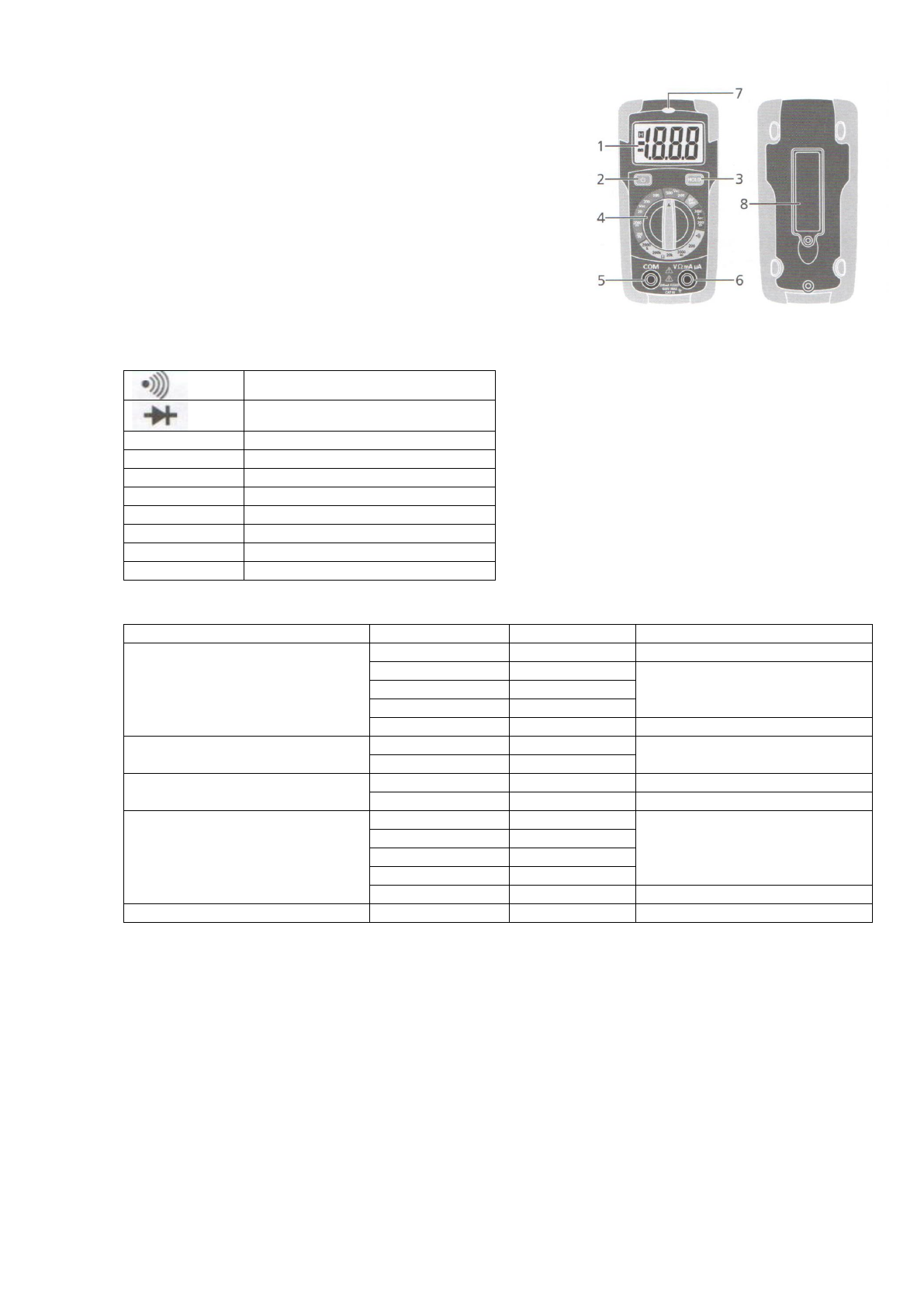

3.  Панель управления и разъёмы

1-

Жидкокристаллический дисплей.

2-

Кнопка питания.

3-

Кнопка Data hold (фиксирование значений)

4-

Переключатель режимов

5-

Входной разъем COM

6-

Положительный входной разъём

7-

Лампа – индикатор бесконтактного измерения напряжения

8-

Крышка для отсека источника питания

4. Пояснения к условным обозначениям

Знак проверки цепей на обрыв

Диодный тест

     µ

Микро (А)

     м

Мили (В, А)

      к

Кило (Ом)

      Ω

Ом

     V DC

Напряжение постоянного тока

     VAC

Напряжение переменного тока

     A DC

Переменный / Постоянный ток

     BATT

Знак замены батареи

5. Характеристики

Функция

Диапазон

Разрешение

Точность

Постоянное напряжение
(V DC)

200 мВ

0.1 мВ

±(0.5%+2 ед.)

2000 мВ

1 мВ

20 В

0.01 В

200 В

0.1 В

500 В

1 В

±(0.5%+4 ед.)

Переменное напряжение
(V AC)

200 В

0.1 В

±(1.2%+10 ед.
(50/60 Гц)

500 В

1 В

Постоянный ток (A DC)

2000 µА

1 µА

±(1.2%+2  ед.)

200 мА

100 µА

±(1.5%+2  ед.)

Сопротивление

200 Ω

0.1 Ω

±(0.8%+4 ед.)

2000 Ω

1 Ω

20 кΩ

0.01 кΩ

200 кΩ

0.1 кΩ

2000 кΩ

1 кΩ

±(1.5%+2 ед.)

Проверка источника питания

9 В

10 мВ

±(1.2%+2 ед.)


Примечание:

 характеристика точности включает 2 фактора:

(% ) – Обозначает относительную погрешность измерения.
(+ … ед.) – Обозначает погрешность измерения в числовом выражении.

Примечание:

погрешность определяется при температуре от 18°С до 28°С (от 65°F до 83°F) и при

относительной влажности менее 75%.

6. Общие сведения


Диодный тест

                                 Испытательный ток макс. 1 мА, напряжение разомкнутой цепи 2.8 В DC.

Входное сопротивление

1 МΩ

Диапазон  ACV

50 Гц – 60 Гц

Дисплей

3-1/2 дюймов жидкокристаллический разрядностью 2000

Измерение за пределами
допустимого диапазона

Сообщение «1» на ЖК дисплее
