5
2.2.11. Проверка hfe-транзисторов
Диапазон
Отображаемое значение Условия испытания
hFE NPN или PNP 0~1000
Базовый ток электрода приблизительно 10 мкА,
напряжение Vкэ приблизительно 3 В
3. ПРИНЦИП РАБОТЫ ПРИБОРА

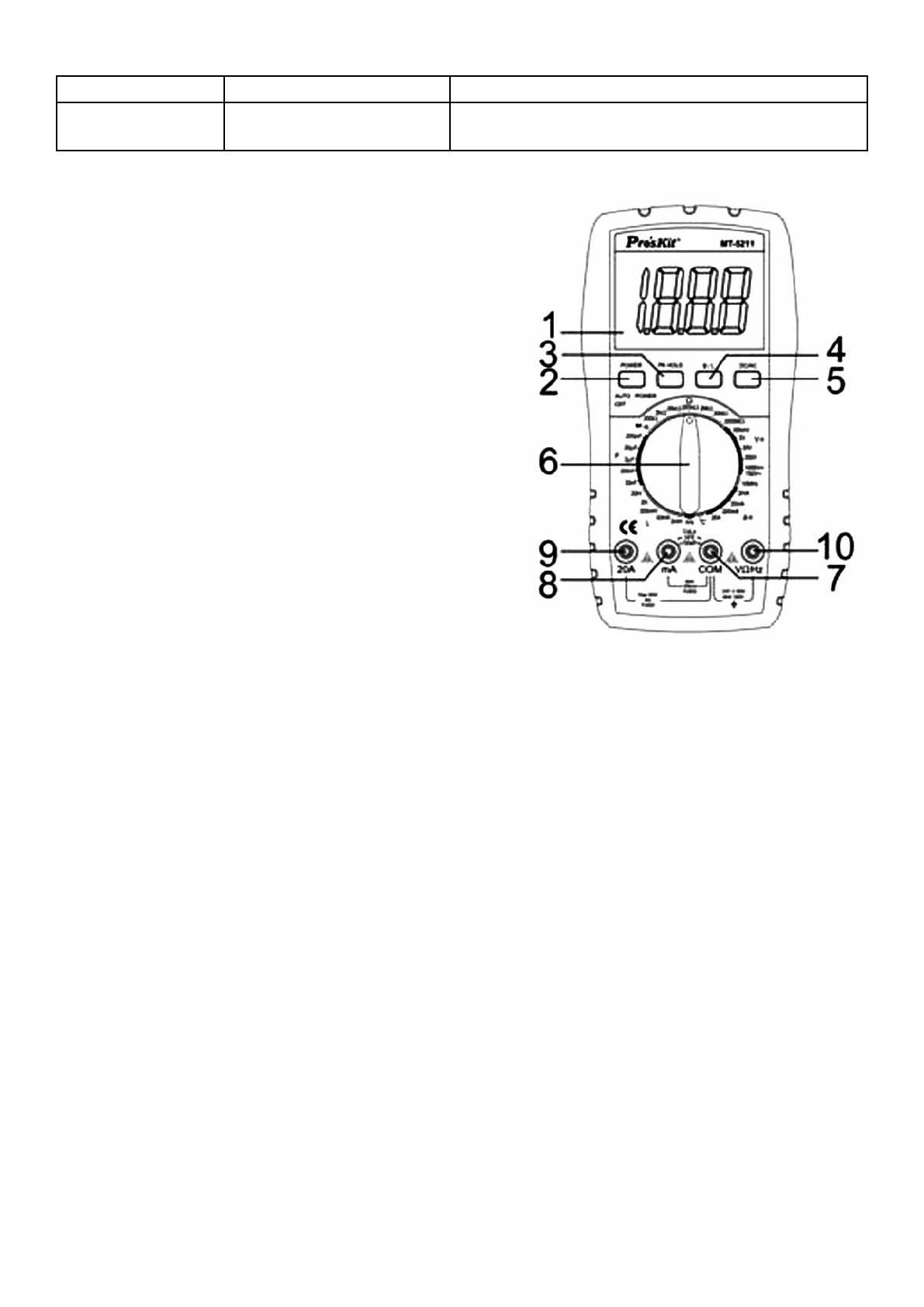

3.1. Описание передней панели
3.1.1. ЖК-дисплей: отображает измеренное значение.
3.1.2. Кнопка включения: включает/выключает пита-
ние прибора.
3.1.3. HOLD (удержание): нажмите на эту кнопку для
удержания максимального измеренного значения.
На ЖК-дисплее будет отображаться значок «рН».
Нажмите эту кнопку еще раз для выхода из режима
удержания показаний, и значок «рН» исчезнет.
3.1.4 Кнопка «B/L»: включение/отключение подсветки
прибора.
3.1.5. DC/AC: выбор режима измерения постоянного/
переменного тока.
3.1.6. Функциональный переключатель: выбор измери-
тельной функции и диапазона.
3.1.7. GND. Заземление, «+» входное гнездо для изме-
рения емкости (Сх), индуктивности (Lх), проверки
транзисторов и измерения температуры.
3.1.8. Гнездо с полярностью «+» для тока менее 200мА,
«-» катодный вход для измерения емкости (Сх), ин-
дуктивности (Lх), проверки транзисторов и изме-
рения температуры.
3.1.9. Гнездо измерения тока 20 A.
3.1.10. Гнездо с полярностью «+» для измерения напряжения, сопротивления и частоты.
3.2. Измерение напряжения
3.2.1. Вставьте черный измерительный щуп в гнездо «COM», а красный щуп в гнездо «V/ω/Hz».
3.2.2. Установите переключатель диапазонов в положение диапазона «V». Если измеряемое напря-
жение заранее неизвестно, следует установить переключатель в наивысший диапазон, а затем
постепенно снижать его до получения показаний с наивысшей разрешающей способностью.
3.2.3. Нажмите на кнопку «DC/AC» для выбора режима измерения постоянного или переменного
тока.
3.2.4. Подключите измерительные щупы к проверяемым точкам цепи, на ЖК-дисплее будет ото-
бражаться напряжение между испытываемыми точками.
Примечания
а. Если на ЖК-дисплее отображается «OL», это указывает на перегрузку, следует установить пере-
ключатель на более высокий диапазон.
б. Не прикладывайте напряжение свыше 1000 В постоянного тока или 750 В переменного тока.
в. Не прикасайтесь к высоковольтной цепи при измерении высокого напряжения!
3.3. Измерение тока
3.3.1. Вставьте черный измерительный щуп в гнездо «COM», а красный щуп в гнездо «mA», или в
гнездо «20A».
3.3.2. Если измеряемый ток заранее неизвестен, следует установить переключатель в наивысший
диапазон, а затем постепенно снижать его до получения показаний с наивысшей разрешающей
способностью.
