10
Защита от перегрузки: 250 В максимальное значение постоянного/переменного тока.
ПРЕДОСТЕРЕЖЕНИЕ:
в целях безопасности не подавайте напряжение для данного диапазона!

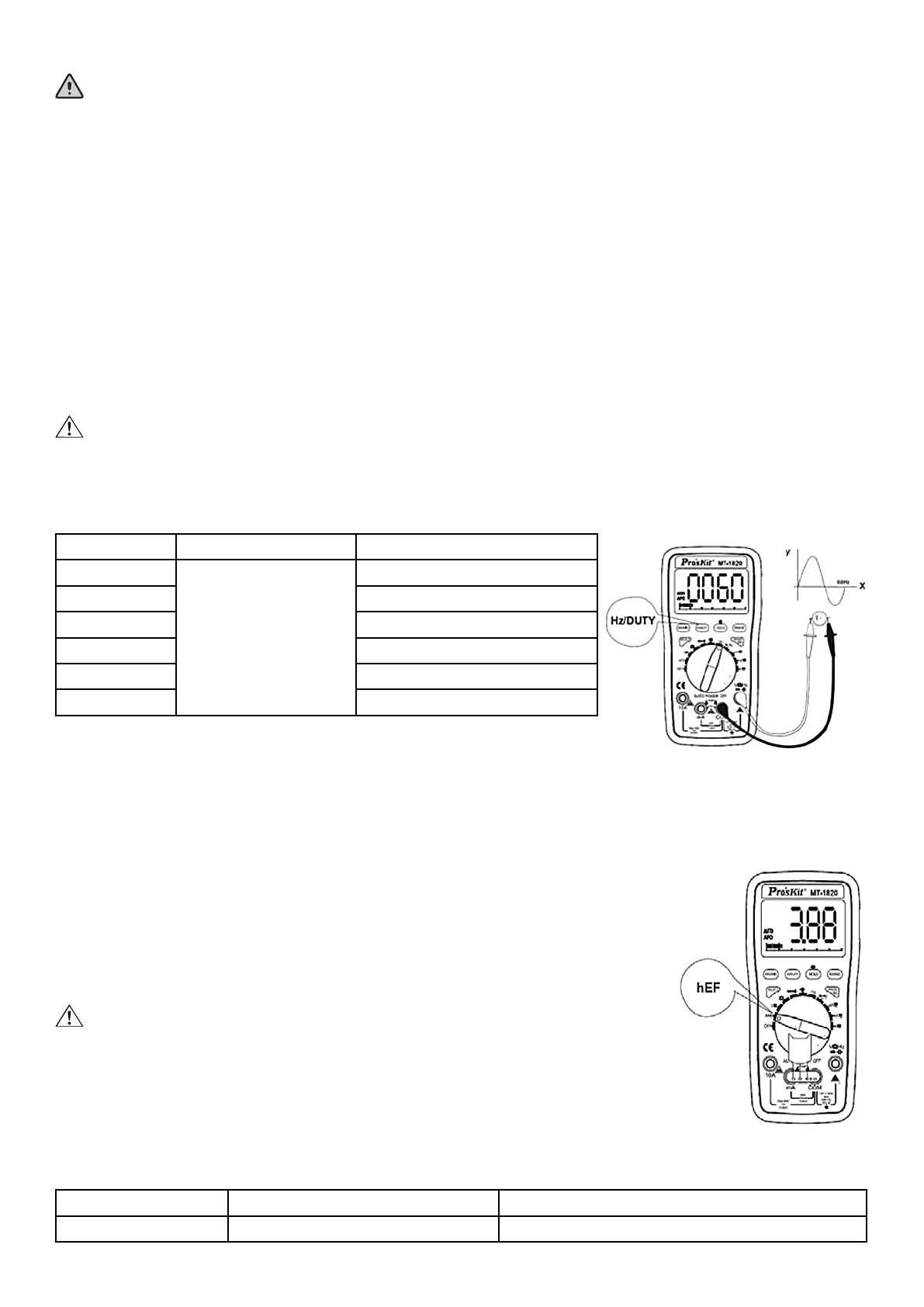

измерение частоты (Hz)
1. Поверните переключатель функций/диапазонов в режим Hz (Гц). Вставьте красный и черный из-
мерительные щупы отдельно во входные гнезда «VΩHz» и «COM».
2. Соедините измерительные щупы с испытываемым источником сигнала параллельно. Считайте по-
лученные результаты измерения с ЖК-дисплея. (Примечание: в данном режиме недоступна функ-
ция построения аналоговых гистограмм.)
3. В режиме измерения частоты нажмите кнопку «Hz/DUTY» (Гц/рабочий цикл) один раз для перехо-
да в режим измерения рабочего цикла, нажмите кнопку «Hz/DUTY» еще раз для возврата в режим
измерения частоты.
4. Во время измерения переменного тока (АС) или напряжения, нажмите кнопку «Hz/DUTY»
(Гц/рабочий цикл) для перехода в режим измерения частоты, нажмите кнопку «Hz/DUTY» еще раз
для перехода в режим измерения рабочего цикла, нажмите эту же кнопку третий раз для возврата
в режим измерения переменного тока (АС) или напряжения.
ВНИМАНИЕ:
1. Не подавайте сигнал более 60 В. В противном случае прибор может быть поврежден или возникнет
угроза безопасности пользователей.
2. Отсоедините измерительные щупы от проверяемой цепи сразу же после окончания измерений.
Диапазон
точность
Разрешающая способность
100 Гц
±(0,5% + 4 деления)
0,01 Гц
1000 Гц
1 Гц
10 кГц
10 Гц
100 кГц
100 Гц
1 МГц
1 кГц
30 МГц
10 кГц
Чувствительность на входе: 1,0 В.
Защита от перегрузки: 250 В максимальное значение постоянного/
переменного тока.
Отображение рабочего цикла: 0,1–99,9%.
Проверка транзисторов
1. Поверните переключатель функций/диапазонов в режим hFE, как показано
на рисунке справа.
2. Вставьте разъем для измерения транзисторов во входные гнезда «мА»
и «COM», как показано на рисунке. В зависимости от модели проверяемого
транзистора вставьте выводы эмиттер (Е), база (В), коллектор (С) в гнездо
«NPN» или «PNP» соответственно.
3. Считайте полученные результаты измерения с ЖК-дисплея.
ВНИМАНИЕ:
а) Не прикладывайте ток или напряжение ко входному гнезду «мА», «COM»
или разъему для проверки транзисторов, в противном случае прибор мо-
жет быть поврежден или возникнет угроза безопасности пользователей.
б) В режиме проверки транзисторов, недоступны функции удержания показа-
ний, MAX/MIN, построения аналоговых гистограмм.
Режим проверки транзисторов
Диапазон
Пределы показаний
Условия измерений
hFE (NPN или PNP) 0–1000
Базовый ток: 1 мА, Напряжение V
кэ
: 2,1 В
