4

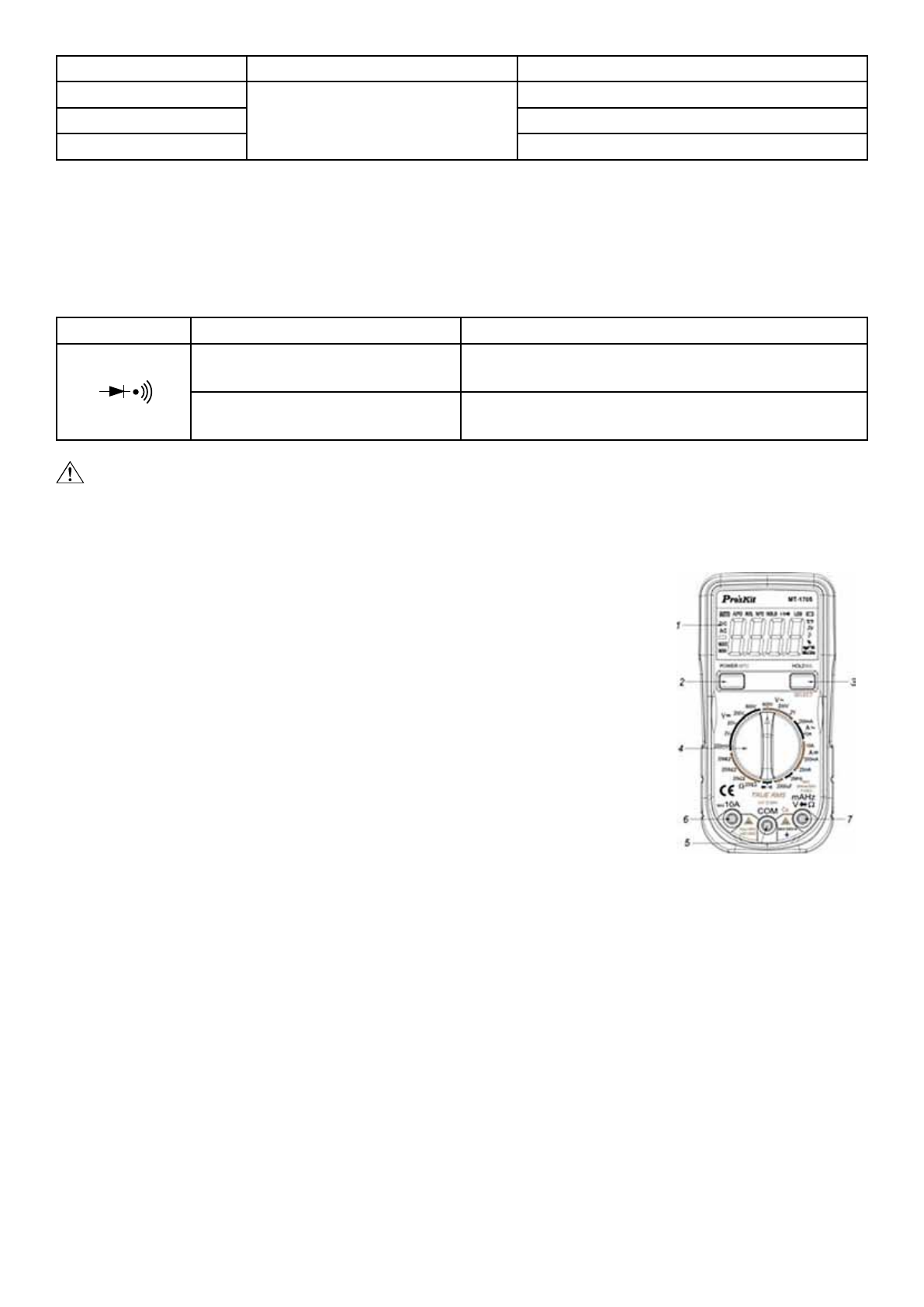

Диапазон
Точность
Разрешающая способность
10 кГц
±(1,0% + 10)
1 Гц
100 кГц
10 Гц
2 МГц
100 Гц
Чувствительность на входе: 1 В среднеквадратичное значение.
Защита от перегрузки: 250 В постоянного тока или максимальное значение переменного тока (менее
15 с).
Примечание:
Когда измеренное значение выходит за пределы диапазона, прибор продолжает изме-
рять, на дисплее не высвечивается «OL», значение на дисплее только для справки.
2.2.8. Проверка диодов и прозвонка цепи на проводимость
Диапазон
Описание
Условия испытания
Прямое падение напряжения
диода
Прямой постоянный ток приблизительно 1 мА,
обратное напряжение приблизительно 3 В
Звуковой сигнал при сопротив-
лении менее (50±20)Ом
Напряжение холостого хода приблизительно 3 В
Защита от перегрузки: 250 В постоянного тока или максимальное значение переменного тока.
ПРЕДОСТЕРЕЖЕНИЕ: Не подавайте напряжение для данного диапазона в целях безопасности!
Принцип работы прибора
3.1. ОПИСАНИЕ ПЕРЕДНЕй ПАНЕЛИ
3.1.1. ЖК-дисплей: отображает измеряемое значение.
3.1.2. Кнопка включения/автоматического выключения прибора.
3.1.3. Кнопка удержания (HOLD) и подсветки: включает и выключает ре-
жим удержания значения на экране и подсветку.
3.1.4. Переключатель диапазонов: переключает функции измерения и ди-
апазоны.
3.1.5. Заземление GND.
3.1.6. Гнездо измерения тока 10 A.
3.1.7. Гнездо измерения напряжения, сопротивления, проверки диодов,
прозвонки цепи на проводимость, емкости.
3.2. ИзМЕРЕНИЕ НАПРяжЕНИя DCV/АCV
3.2.1. Вставьте черный щуп в гнездо «COM», а красный щуп в гнездо «V/Ω/
Hz ».
3.2.2. Поверните переключатель диапазонов в положение DCV/ACV, если измеряемое напряжение
заранее неизвестно, следует установить функциональный переключатель в самое верхнее значе-
ние диапазона, а затем постепенно переходить на нижние пределы измерений, пока на дисплее
не отобразится измеренное значение напряжения.
3.2.3. Подключите измерительные щупы к источнику напряжения или нагрузке, на ЖК-дисплее
отобразится измеренное значение напряжения.
Примечания:
А. Если на ЖК-дисплее отображается «OL», это указывает на перегрузку, следует установить пере-
ключатель на более высокое значение диапазона.
Б. Не подавайте напряжение постоянного тока более 600 В или напряжение переменного тока свы-
ше 600 В. Перед тем как переключить функцию или диапазон измерения, следует обязательно
отсоединить измерительные щупы от источника напряжения или нагрузки.
В. При измерении высокого напряжения следует уделять особое внимание личной безопасности и
избегать касания частями тела высоковольтной цепи.
