Принцип работы прибора
3.1

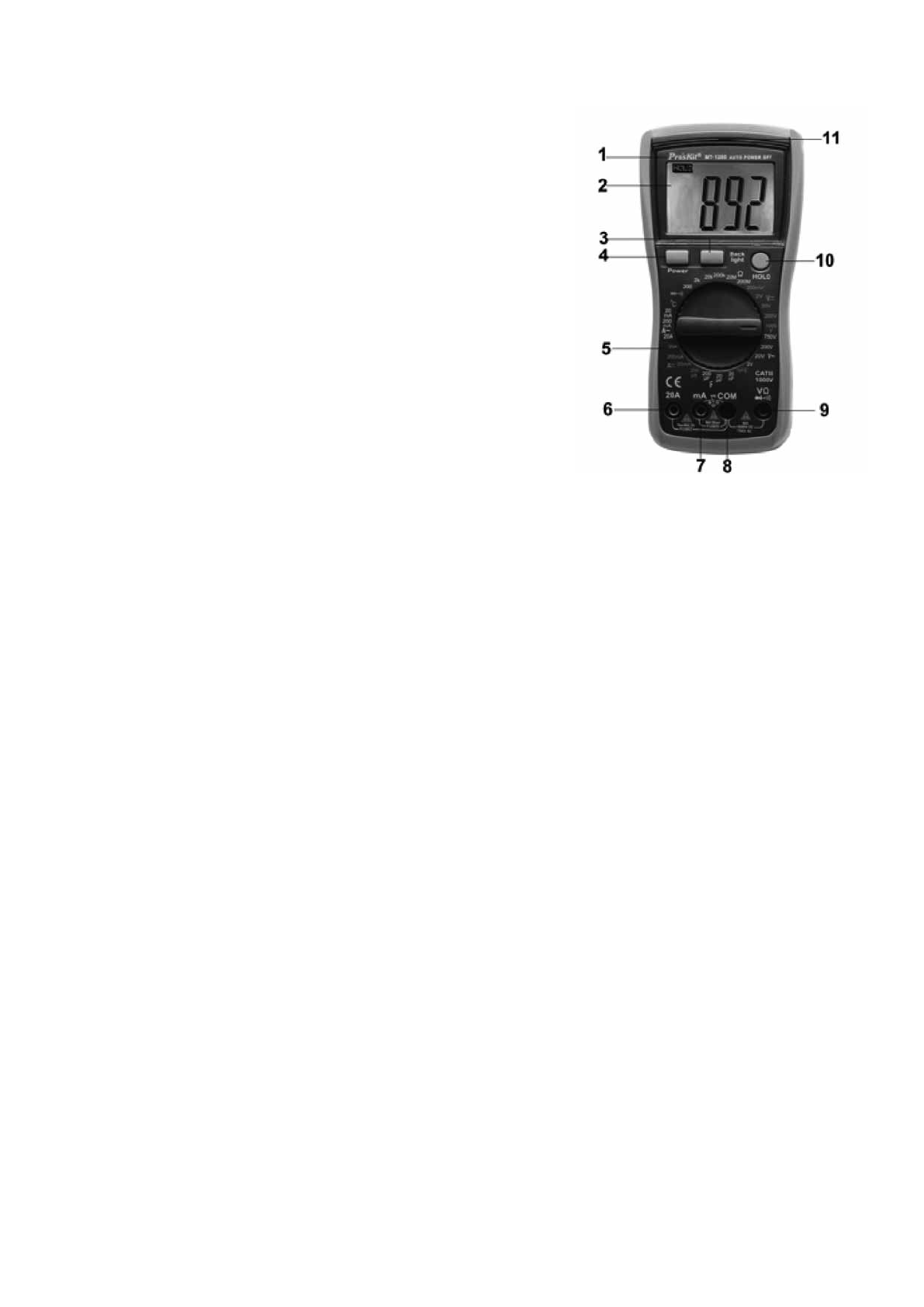

Описание передней панели
1. Номер модели.
2. ЖК-дисплей.
3. Кнопка подсветки.
4. Кнопка включения.
5. Переключатель диапазонов.
6. Разъем для измерения тока 20 A.
7. Разъем для измерения тока менее 200 мА, емкости, температу-
ры «+», HFE
8. COM: Разъем для измерения емкости, температуры «-», разъем
для измерения коэффициента усиления по току hFE, проверки
диодов и прозвонки цепи на проводимость.
9. Разъем для измерения напряжения, сопротивления, проверки
диодов и прозвонки цепи на проводимость.
10. Кнопка удержания.
11. Светодиодный индикатор.
3.2
Измерение напряжения постоянного тока (DCV)
1. Вставьте черный измерительный щуп в гнездо «COM», а красный щуп в гнездо «V/Ω».
2. Поверните переключатель диапазонов в соответствующее положение DCV, подключите измери-
тельные щупы к тестируемой схеме, полярность и напряжение измеряемой точки, соединенной
с красным щупом, будут отображаться на ЖК-дисплее.
ПРИМЕЧАНИЕ:
1. Если измеряемое напряжение заранее неизвестно, следует установить переключатель в наивысший
диапазон, а затем постепенно переключать его на более низкий диапазон, пока показания не ото-
бразятся на дисплее.
2. Если на ЖК-дисплее отображается «1», это указывает на перегрузку, следует установить функцио-
нальный переключатель на более высокий диапазон.
3.3
Измерение напряжения переменного тока (ACV)
1. Вставьте черный измерительный щуп в гнездо «COM», а красный щуп в гнездо «V/Ω».
2. Поверните переключатель диапазонов в соответствующее положение ACV, затем подключите
измерительные щупы к проверяемой цепи.
ПРИМЕЧАНИЕ:
1. Если измеряемое напряжение заранее неизвестно, следует установить переключатель диапазонов
в наивысшее положение, а затем постепенно переключать его на более низкий диапазон, пока по-
казания не отобразятся на дисплее.
2. Если на ЖК-дисплее отображается «1», это указывает на перегрузку, следует установить функцио-
нальный переключатель на более высокий диапазон.
3.4
Измерение силы постоянного тока (DCA)
1. Вставьте черный измерительный щуп в гнездо «COM», а красный щуп в гнездо «mA» (Max 200 мA),
или вставьте красный щуп в гнездо «20A» (Max 20 A).
2. Поверните переключатель диапазонов в соответствующее положение DCA, затем соедините изме-
рительные щупы с проверяемой цепью, значение тока и полярность точки, соединенной с красным
щупом, будут отображаться на ЖК-дисплее.
ПРИМЕЧАНИЕ:
1. Если измеряемое значение тока заранее неизвестно, следует установить переключатель в наивыс-
ший диапазон, а затем постепенно переключать его на более низкий диапазон, пока показания
не отобразятся на дисплее.
