* Во время проведения измерений напряжения с помощью тестовых щупов нельзя подключать ком-
поненты к разъему hFE.
* Никогда не измеряйте сопротивление при включенной цепи.
ОБЩЕЕ ОПИСАНИЕ
Данный измерительный прибор — это портативный 3½ цифровой мультиметр, работающий на ба-
тареях, предназначенный для измерения напряжения постоянного и переменного тока, постоянного
тока, сопротивления, электропроводности, проверки диодов и транзисторов.
Подсветка дисплея опционная.

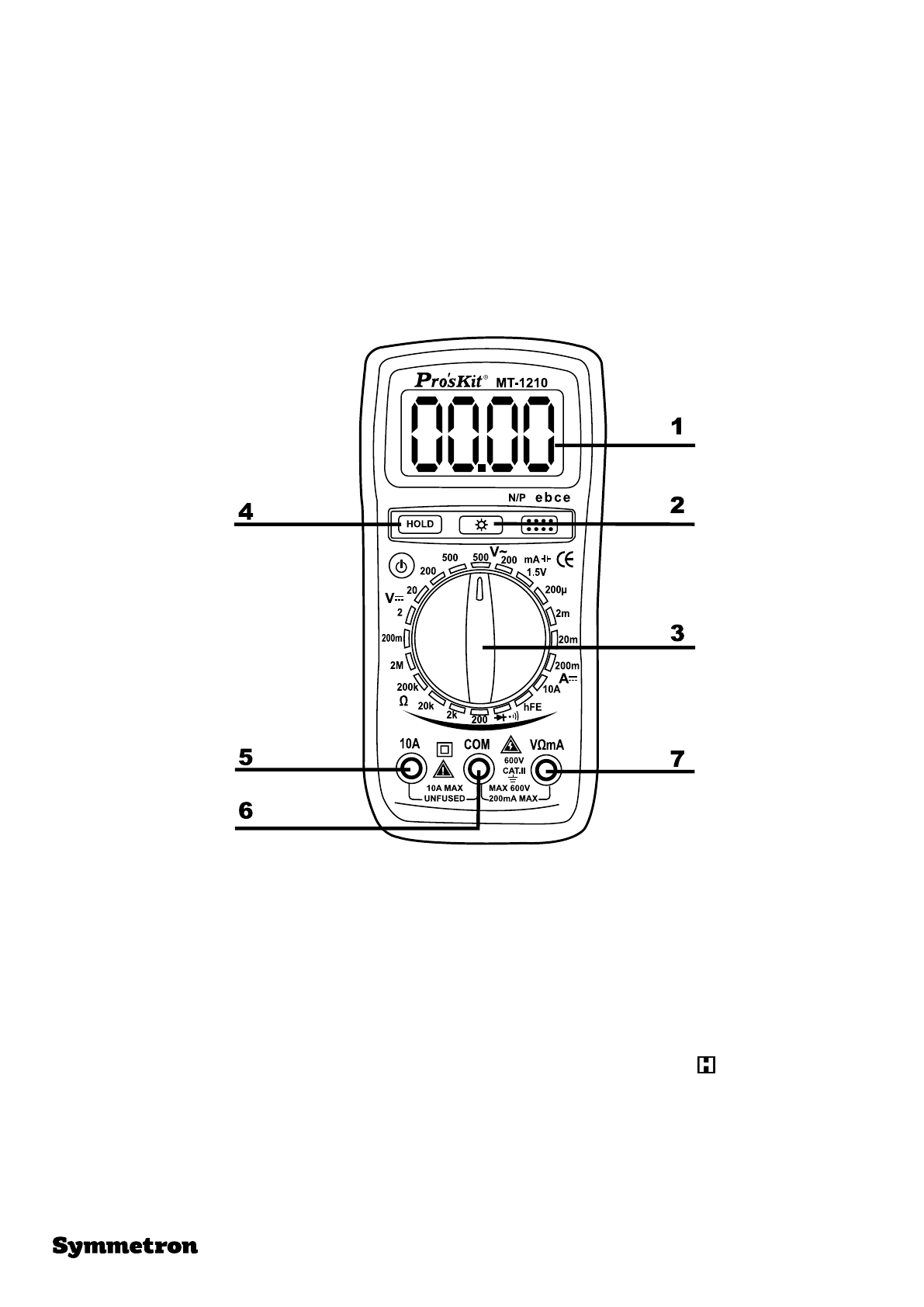

ОПИСАНИЕ ПЕРЕДНЕЙ ПАНЕЛИ
Дисплей
1. ЖК, 3½ цифровой, 7-сегментный, высота 15 мм.
2. Подсветка.
Когда нажата эта кнопка, то подсветка дисплея включена. Примерно через 5 с подсветка выключается
сама. Подсветка опять загорается после нажатия данной кнопки один раз.
3. Функциональный переключатель.
Данный переключатель используется для выбора функций и желаемых диапазонов, а также для вклю-
чения/выключения измерительного прибора.
4. Кнопка удержания данных. Нажмите на кнопку, при этом появится символ и на дисплее будет
удерживаться последнее считанное значение, пока вы не нажмете эту кнопку повторно.
5. Разъем «10А» для подсоединения красного щупа при проведении 10-А измерений.
6. Разъем «COM» для подсоединения черного щупа (с отрицательной полярностью).
7. Гнездо «VmA» для подсоединения красного щупа (с положительной полярностью) при проведении
измерений напряжения, сопротивления и тока (кроме 10 А).
