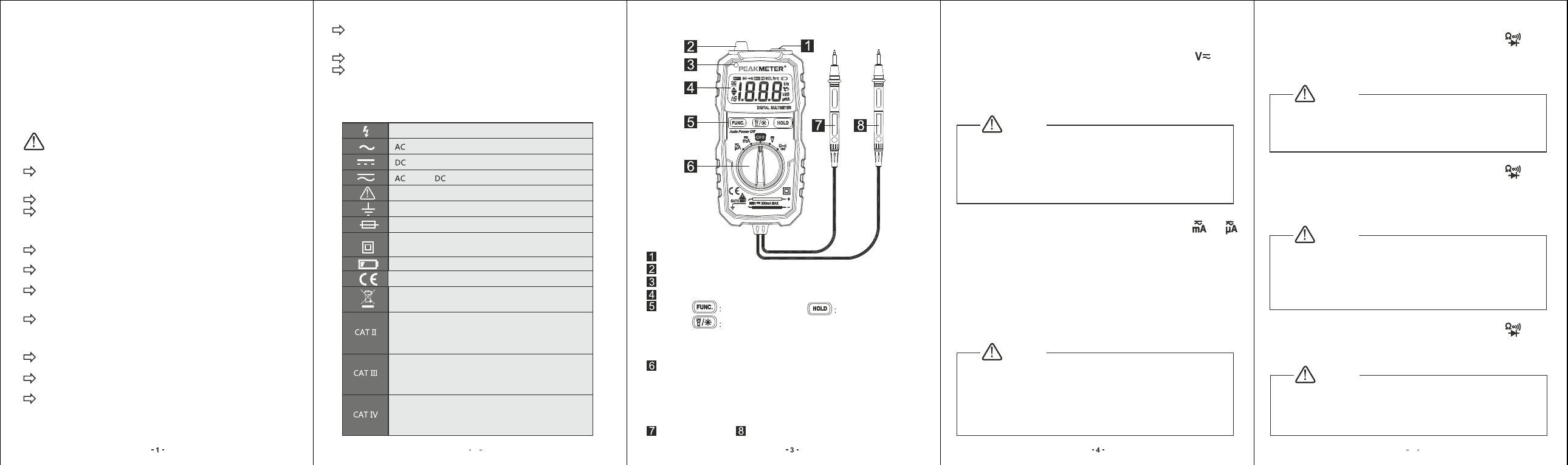

background image

1 .



ИНФОРМАЦИЯ О БЕЗОПАСНОСТИ

1.1   Общие правила безопасности

ВНИМАНИЕ!
Для предотвращения поражения электрическим током
соблюдайте следующие правила безопасности:

Не допускается использовать мультиметр, имеющий внешние
повреждения. Проверьте состояние изоляции пластиковых частей.
Особо проверьте изоляцию измерительных щупов.

Если мультиметр поврежден, не используйте его.

Во избежание поражения электрическим током следует быть
особенно аккуратным при работе с постоянным напряжением выше
60В  и  переменным  напряжением  со  среднеквадратичным
значением выше 30В или с пиковым напряжением 42В.

Используйте мультиметр согласно измеряемой категории

(CAT)



величин напряжения и тока.

При появлении сигнала разряда батареи, ее следует заменить. В
противном случае возможны ошибки измерения.

Соблюдайте национальные стандарты при проведении измерений.
Используйте резиновые перчатки, защитную маску, огнезащитную
одежду и т.п.

Во  избежание  повреждения  мультиметра  не  допускается
измерение  величин,  превышающих  предельные  значения
защиты  от  перегрузки,  указанные  в  технических  характеристиках
для каждого предела измерения.

Измерьте известное напряжение для того, что бы убедиться в
правильности работы мультиметра.

При  выполнении  измерений  правильно  выбирайте  входные
гнезда, режимы и пределы измерения.

Запрещается  работать  с  мультиметром  в  присутствии
взрывоопасных газов, паров или пыли.

Не пользуйтесь поврежденными щупами. Проверьте их на предмет
целостности.

4.



РАБОТА С МУЛЬТИМЕТРОМ

Данный цифровой мультиметр разработан и произведен в
соответствии с требованиям стандарта IEC-1010, имеет двойную
изоляцию и относится к категориям перенапряжения CAT III 600 В и
допустимому уровню загрязнения 2.
Перед началом работы с прибором внимательно  прочтите  данную
инструкцию  по  эксплуатации,  обращая особое внимание на
приведенные в ней правила работы и техники безопасности.

При измерениях сначала подключайте черный («заземляющий»)
щуп, затем красный («горячий»). По завершению измерений
отключаете провода в обратном порядке.

При измерениях держите пальцы позади защитного буртика щупа.

Перед тем как открыть корпус мультиметра, отсоединяйте щупы от
измеряемой цепи.

2.



УСЛОВНЫЕ ОБОЗНАЧЕНИЯ

2

Возможно наличие высокого напряжения!

Переменный ток

Постоянный ток

или

Внимание! Важный символ безопасности

«Земля»

Предохранитель

Оборудование с двойной или дополнительной
изоляцией

Разряженная батарея

Подтвержденный Европейский Стандарт

Запрещено выбрасывать вместе с бытовым
мусором

3.



ОПИСАНИЕ МУЛЬТИМЕТРА

Фонарик

Дисплей

Кнопки:

Кнопка «Функции»

Сохранения данных

Безконтактный датчик высокого напряжения

Индикатор датчика высокого напряжения

Вкл/выкл. подсветки дисплея и фонарика. Нажмите

и удерживайте 2 секунды, фонарик и подсветка включатся и
автоматически выключатся через 15 сек. Нажмите и
удерживайте 2 секунды для принудительного отключения.

Круговой переключатель

Красный щуп

Черный щуп

При работе через 15 минут мультиметр автоматически выключится
для сохранения заряда батареи. Для отключения этого режима,
нажмите

HOLD

”

при включении мультиметра.

Если мультиметр автоматически выключится, нажмите любую
функциональную клавишу для его включения.

Внимание

4.1



Измерение Переменного и Постоянного напряжения

1. Переключите вращающийся переключатель в положение

нажмите кнопку

FUNC.

”

для выбора режима Постоянного или

Переменного тока.
2. Подключите щупы к измеряемой цепи. Проведите измерение.
3. Считайте показания на дисплее. При измерении Постоянного
напряжения на дисплее так же отображается полярность красного
щупа.

Для предотвращения поражения электрическим током сначала
отключайте питание измеряемой цепи. Дождитесь разряда ее
конденсаторов и лишь только после этого подключайте щупы.

После измерения убедитесь в том, что щупы отключены от
измеряемой цепи.

4.2



Измерение Переменного и Постоянного Тока

1. Переключите вращающийся переключатель в положение         или

нажмите кнопку

FUNC.

”

для выбора режима Постоянного или

Переменного тока.
2. Отключите питание измеряемой цепи. Дождитесь разряда ее
конденсаторов.
3. Разъедините измеряемую цепь. Подключите щупы к цепи.
4. Подключите питание измеряемой цепи. Считайте показания на
дисплее. Если на дисплее надпись

OL

, это означает, что значение

тока за пределами измеряемого диапазона. При измерении
Постоянного тока на дисплее так же отображается полярность
красного щупа.
5. Отключите питание измеряемой цепи. Отключите измерительные
щупы. Восстановите соединение измеряемой цепи.

Внимание

Для предотвращения поражения электрическим током сначала
отключайте питание измеряемой цепи. Дождитесь разряда ее
конденсаторов и лишь только после этого подключайте щупы.

Не измеряйте ток величиной более 200



mA

, это



может привести к

повреждению предохранителя мультиметра.

После измерения убедитесь в том, что щупы отключены от
измеряемой цепи.

4.

Измерение Сопротивления

1. Переключите вращающийся переключатель в положение

нажмите кнопку

FUNC.

”

для выбора режима измерения

сопротивления.
2. Подключите щупы к измеряемой цепи. Проведите измерение.
3. Считайте показания на дисплее.

Внимание

Не измеряйте напряжение свыше 600В. Дисплей может
отобразить большее напряжение, но это может привести к
повреждению мультиметра. Дождитесь разряда ее конденсаторов
лишь только после этого подключайте щупы.

Избегайте поражения электрическим током.

После измерения убедитесь в том, что щупы отключены от
измеряемой цепи.

4.

Проверка Диода

1. Переключите вращающийся переключатель в положение

нажмите кнопку

FUNC.

”

для выбора режима проверки диода.

2. Подключите красный щуп к аноду, а черный к катоду диода. На
дисплее будет показано примерное падение напряжения на диоде.
измеряемой цепи. При подключении щупов в обратном направлении
должна появиться надпись

OL



Внимание

Перед измерением сначала отключайте питание измеряемой
цепи. Дождитесь разряда ее конденсаторов и лишь только после
этого подключайте щупы.

При тестировании диода в обратной полярности или обрыве в
полупроводниковом переходе на дисплее появится надпись

OL

После измерения убедитесь в том, что щупы отключены от
измеряемой цепи.

4.

5 “

Прозвонка

 Соединения

1. Переключите вращающийся переключатель в положение

нажмите кнопку

FUNC.

”

для выбора режима «прозвонки» цепи.

2. Подключите щупы к началу и концу измеряемой цепи, если ее
сопротивлении меньше 50 Ω, вы услышите звук зуммера.

Внимание

Для предотвращения поражения электрическим током сначала
отключайте питание измеряемой цепи. Дождитесь разряда ее
конденсаторов и лишь только после этого подключайте щупы.

После измерения убедитесь в том, что щупы отключены от
измеряемой цепи.

Измерение CAT II применимо для испытательных и
измерительных цепей, непосредственно
подключающихся к точке питания (розетка и т.п.),
источника питания низкого напряжения.

CAT III в измерении применим для испытательных и

измерительных цепей, подключающихся к
распределительной секции здания и
низкого напряжения питания.

Измерение CAT IV применимо для испытательных и
измерительных схем, подключающихся к источнику
питания, низковольтного источника питания здания.

5

P

M823

2
