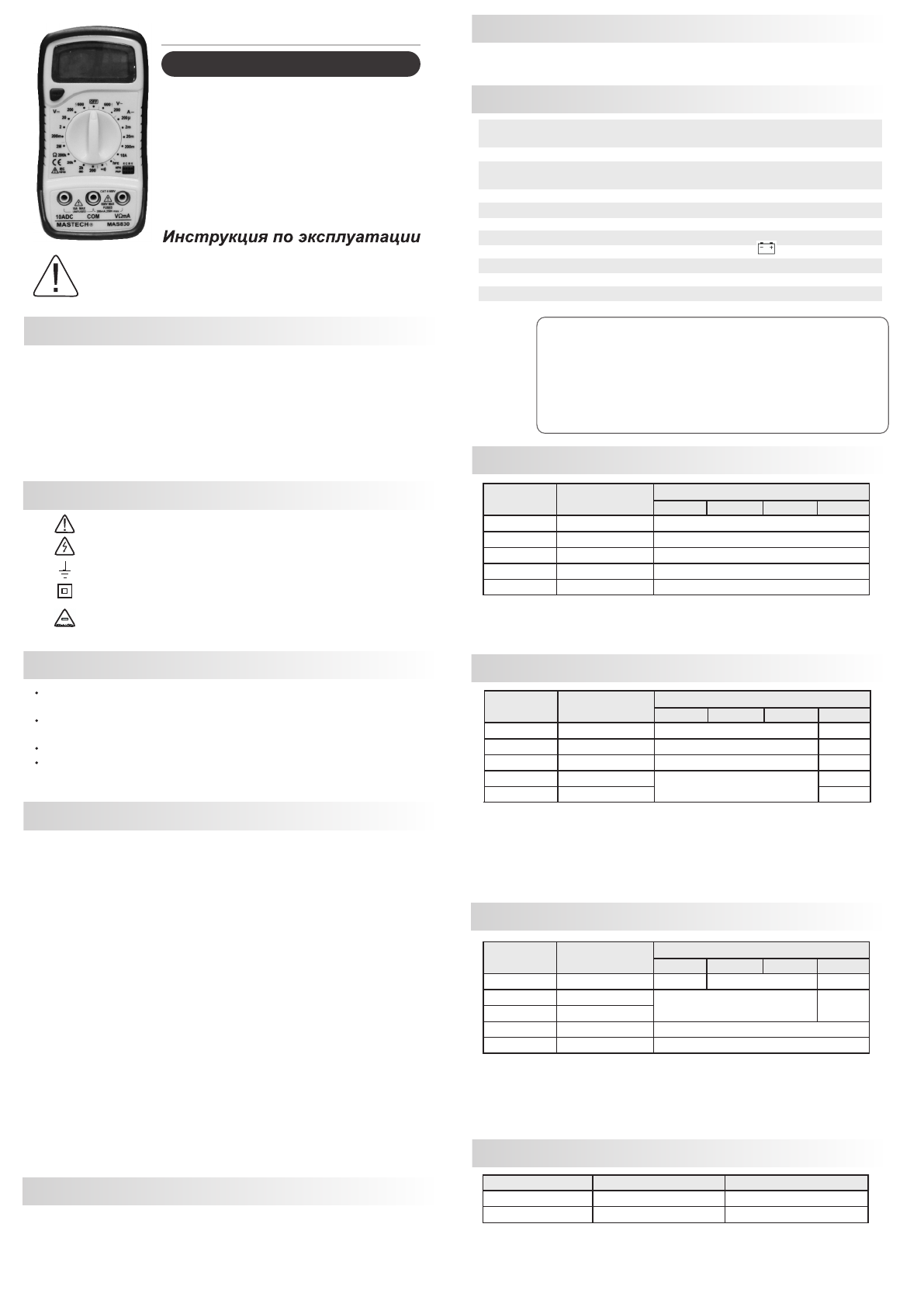

Master Professional UT30D 90032 - Инструкция по эксплуатации

ЦИФРОВОЙ МУЛЬТИМЕТР

Внимательно  изучите  настоящее  руководство  перед  тем,  как
начать  пользоваться  мультиметром.  Несоблюдение  Положений
н а с т о я щ е го   р у к о в од с т в а   м о ж ет   п р и в е с т и   к   п о р а ж е н и ю
электрическим током и/или к порче мультиметра.

ИНФОРМАЦИЯ ПО БЕЗОПАСНОСТИ

Данный мультиметр разработан в соответствии со стандартом IE-1010
по  безопасности  измерительного  оборудования  при  перегрузкепо
напряжению по категории CAT II и уровню загрязнения по категории 2.
Для обеспечения работоспособности при работе с прибором следуйте
рекомендациям настоящей инструкции.
Полное  с оответствие  стандартам  безопасности  может  быть
обеспечено  только  при  использовании  прилагаемых  щупов.  При
необходимости они могут быть заменены на аналогичные.

СИМВОЛЫ БЕЗОПАСНОСТИ

Важная информация по безопасности, см. инструкцию

Возможно наличие высокого напряжения

Заземление

Двойная изоляция

Предохранитель может быть заменен аналогичным с
параметрами, указанными в настоящей инструкции.

УХОД ЗА ПРИБОРОМ

Перед снятием крышки прибора отсоедините щупы от исследуемой
схемы.
Для надежной защиты прибора от короткого замыкания используйтe
только быстроплавкие предохранители: 200mA/250V.
Никогда не работайте с прибором со снятой задней крышкой.
Не  используйте  абразивы  и  растворители.  Для  чистки  применяйте
мягкую ткань и неагрессивные моющие средства.

ВО ВРЕМЯ РАБОТЫ

•  Строго  следуйте  процедуре  проведения  измерений  и  соблюдайте

требования  по  уходу  за  прибором,  приведенные  в  данной
инструкции.

•    Не  работайте  с  прибором  при  неплотно  закрытой  задней  крышке

корпуса.

•   При появлении на дисплее индикации разряда батареи необходимо

срочно заменить батарею.

•  Перед  началом  измерений  установите  поворотный  переключатель

функций  в  соответствии  с  требуемой  измерительной  функцией  и
выберите диапазон измерений.

•  Никогда  не  превышайте  предельные  значения,  указанные  в

спецификации для каждого диапазона измерений.

•  Во  избежание  повреждения  прибора  не  изменяйте  положение

поворотного переключателя во время проведения измерений.

•  Соблюдайте  осторожность  при  работе  с  постоянным  напряжением

более 60В или переменным более 30В.

• В случае выхода из строя предохранителя, он должен быть заменен

на новый соответствующего номинала.

•  Не  используйте  и  не  храните  прибор  в  условиях  повышенной

влажности и высокой температуры.

• Не разбирайте прибор и не нарушайте его внутреннюю схему.
•  Мультиметр  может  работать  с  высоким  напряжением,  но,  если  оно

м ож ет   п р е в ы ш ат ь   м а к с и м а л ь н о   д о п ус т и м о е ,   и с п ол ь зу й те
делитель (1:10).

ОБЩЕЕ ОПИСАНИЕ

Данный  цифровой  мультиметр  является  портативным  высокоточным
измерительным прибором с ЖК дисплеем 3 ?   разряда и предназначен
для  измерения  постоянного  и  переменного  напряжения,  постоянного
тока,  сопротивления,  тестирования  диодов  и  транзисторов,  прозвона
цепи на обрыв.

UT 30B, UT 30C, UT 30D, UT 30F

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Точность  указывается  на  период  1  год  с  момента  калибровки,  при
температуре 18°С - 28°С и относительной влажности до 80%

ОБЩИЕ ХАРАКТЕРИСТИКИ

Максимальное напряжение
между гнездами и "землей"
Питание
Дисплей

Индикация перегрузки
Рабочая температура
Температура хранения
Эксплуатация на высоте
Индикация разряда батареи
Относительная влажность
Размеры
Вес

ПОСТОЯННОЕ НАПРЯЖЕНИЕ

Входной импеданс: 10МОм во всех диапазонах.
Защита от перегрузки: 230В пост. перем. тока в диапазоне 200мВ; в
остальных диапазонах – 500В пост. перем. тока

ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ

Входной импеданс: 10МОм
Диапазон входных частот: 40Гц - 400Гц
Значение: среднее калиброванное, исходя из синусоидальной формы
входного сигнала.
Защита от перегрузки: 230В пост./перем. тока в диапазоне 200мВ, в
остальных диапазонах 500В пост./перем. тока.

ПОСТОЯННЫЙ ТОК

Защита  от  перегрузки:  предохранитель  0,3А/250В;  диапазон  10А
предохранителем не защищен.
Время  измерений  в  этом  диапазоне  не  более  10сек.,  временной
интервал между измерениями более 15 минут.
Падение напряжения при измерении: 200мВ

ПЕРЕМЕННЫЙ ТОК ( UT30F)

Защита  от  перегрузки:  предохранитель  0,3А/250В;  диапазон  10А
предохранителем не защищен.
Время  измерений  в  этом  диапазоне  не  более  10сек.,  временной
интервал между измерениями более 15 минут.
Частотный диапазон: 40Гц – 400Гц

600В среднекв.

9В

(1604, 6F22)

ЖК, 1999 отсчетов, обновление 2-3
раза в секунду
на дисплее цифра "1"
0°С ... 40°С
-10°С ... 50°С
до 2000 метров
на дисплее знак
до 80% при т-ре до 31°С (50% до

40°С)

130мм Х 75мм Х 36мм
150 грамм с батареей

ПРИМЕЧАНИЕ:

1. К терминалу «COM» подключайте только черный щуп.
2.  К  терминалам  V,  Ω,  mA  подключайте  только  красный  щуп.  Данные
терминалы  предназначены  для  измерения  напряжения  до  500В,
сопротивления и тока до 200мА.
3.  К  терминалу  10А  Мах  всегда  подключайте  красный  щуп.  Данный
терминал используется для измерения тока от 200мА до 10А.
4. Терминал 10А предохранителем не защищен.
5. Терминал мА защищен предохранителем 0,3А, 250В (5мм, 20мм)

Диапозон

Разрешение

Точность

200мВ
2В
20В
200В
500В

10µВ
1мВ
10мВ
100мВ
1В

± (0,5% + 2)

± (0,8% + 2)

UT 30B UT 30C

UT 30D UT 30F

Диапозон

Разрешение

Точность

200мВ
2В
20В
200В
500В

10µВ
1мВ
10мВ
100мВ
1В

UT 30B UT 30C

UT 30D UT 30F

±(1,2%+3)

±(1,2%+3)

±(1,0%+3)

----------

±(1,2%+10)

----------

----------

Диапозон

Разрешение

Точность

200µА
2мА
20
200
10

мА

мА

А

100нА
1µА
10
100
10А

µА

µА

UT 30B UT 30C

UT 30D UT 30F

±(1,2%+2)

±(2,0%+5)

-----

-----

±(1,0%+2)

±(1,0%+2)

±(1,0%+2)

-----

Диапозон

Разрешение

Точность

100µА

10мА

200мА
10А

± (1,8% + 3)
± (3,0% + 7)
