MS8221C
ЦИФРОВОЙ
МУЛЬТИМЕТР
_______________________________________________________MASTECH
4
4.6
ВКЛЮЧЕНИЕ
ПОДСВЕТКИ
При
недостаточном
освещении
,
затрудняющем
чтение
показаний
,
Вы
можете
нажатием
в
течение
двух
секунд
кнопки
"
",
включить
подсветку
,
которая
будет
освещать
дисплей
около
15
секунд
.
Повторное
нажатие
этой
кнопки
в
течение
двух
секунд
при
включенной
подсветке
,
принудительно
её
выключит
.
ЗАМЕЧАНИЕ
:
•
Источник
света
–
светодиод
,
потребляющий
большой
ток
.
Хотя
мультиметр
оборудован
таймером
(
подсветка
будет
автоматически
выключена
через
15
секунд
);
частое
использование
подсветки
,
сокращает
срок
службы
батареи
.
Используйте
подсветку
только
при
необходимости
.
•
При
напряжении
на
батарее
-
менее
4
В
,
на
экране
появится
символ
"
".
Но
если
Вы
используете
подсветку
,
возможно
появление
символа
"
"
при
действительном
напряжении
на
батарее
-
больше
4
В
,
т
.
к
.
потребляемый
ток
выше
,
и
напряжение
снизится
. (
При
появлении
на
экране
символа
"
",
точность
измерения
не
обеспечивается
и
Вы
должны
заменить
батарею
.)
Если
при
выключении
подсветки
символ
"
"
исчезает
,
вы
можете
продолжать
использовать
прибор
без
подсветки
дальше
и
произвести
замену
батареи
только
при
появлении
символа
"
"
вновь
.
4.7
АВТО
ВЫКЛЮЧЕНИЕ
ПИТАНИЯ
При
отсутствии
действий
с
мультиметром
при
включенном
питании
около
пяти
минут
,
прибор
издаст
пять
коротких
звуковых
сигналов
и
еще
через
минуту
после
одного
длительного
сигнала
выключится
.
Если
мультиметр
находится
в
состоянии
авто
выключения
,
то
при
изменении
положения
поворотного
переключателя
,
нажатии
любой
из
кнопок
· "
FUNC.
", "
DATA-H
", "
MAX.H
", "
RANGE
",
мультиметр
вернется
в
рабочее
состояние
.
Нажатие
кнопки
· "
FUNC.
"
при
включенном
питании
мультиметра
,
запрещает
режим
авто
выключения
.
4.8
ПОДГОТОВКА
К
ИЗМЕРЕНИЯМ
4.8.1
Нажмите
кнопку
"
ON/OFF
".
При
напряжении
на
батарее
меньше
3.8
В
,
на
экране
появится
символ
"
",
в
этом
случае
немедленно
замените
батарею
.
4.8.2
Символ
"
"
рядом
с
входными
гнездами
напоминает
,
что
напряжение
на
входах
или
ток
не
должны
превышать
значений
указанных
на
панели
прибора
в
целях
защиты
внутренних
цепей
мультиметра
от
повреждения
.
4.8.3
Вращением
переключателя
,
выберите
требуемый
режим
и
диапазон
измерений
.
Если
величина
измеряемого
сигнала
заранее
неизвестна
,
используйте
наиболее
грубый
диапазон
.
4.8.4
При
подключении
щупов
,
первым
подключайте
щуп
к
общей
шине
,
а
затем
к
шине
под
напряжением
.
При
отключении
,
щуп
от
общей
шины
отключайте
последним
.

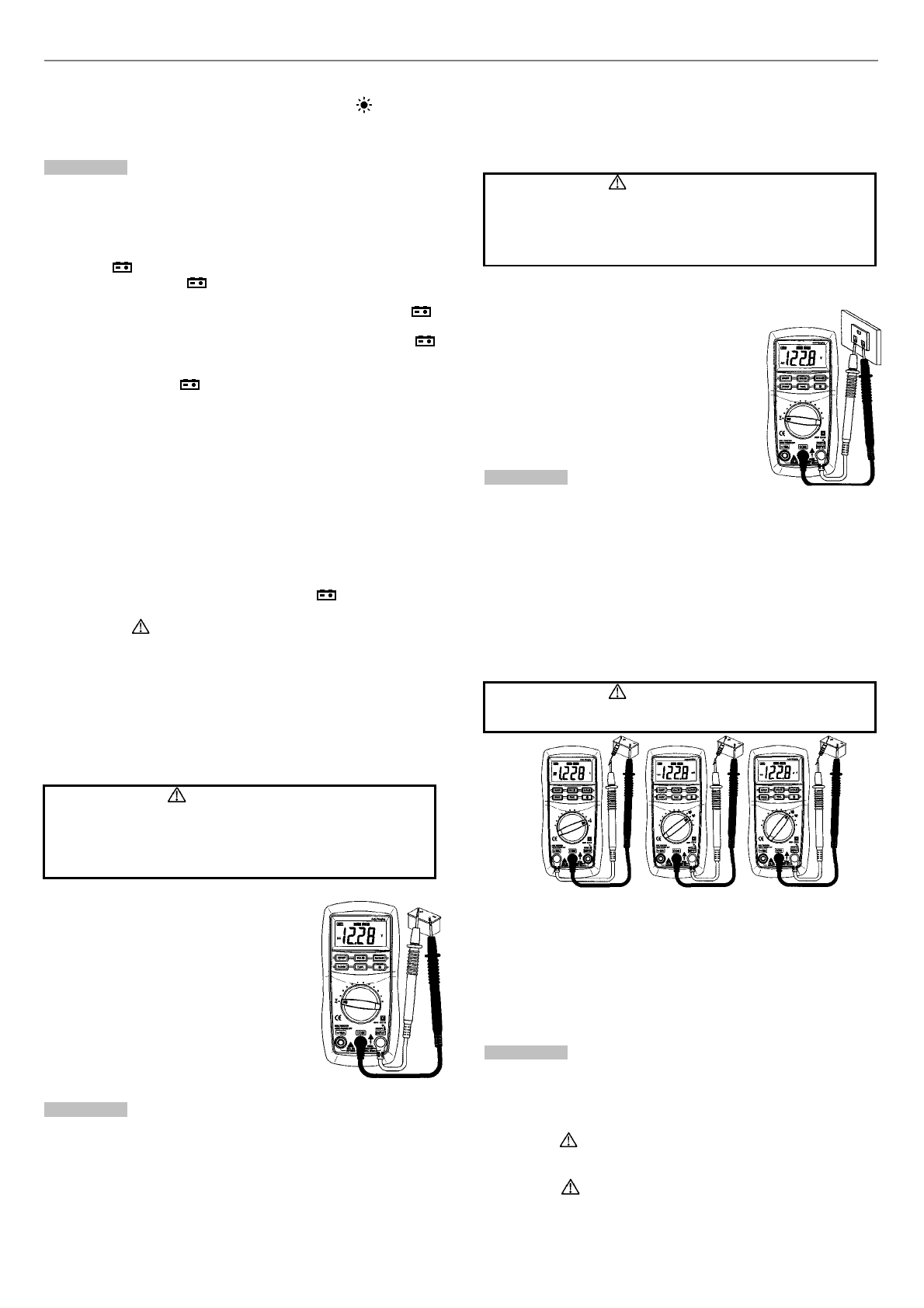

4.9
ИЗМЕРЕНИЕ
ПОСТОЯННОГО
НАПРЯЖЕНИЯ
ПРЕДУПРЕЖДЕНИЕ
Нельзя
подавать
на
вход
постоянное
напряжение
выше
600
В
,
возможно
прибор
и
может
показать
большее
напряжение
,
но
это
может
повредить
мультиметр
.
Будьте
внимательны
,
чтобы
не
получить
электрический
шок
при
измерении
высокого
напряжения
.
4.9.1
Вставьте
штекер
черного
щупа
в
гнездо
"
COM
",
а
красного
в
гнездо
"
INPUT
".
4.9.2
Установите
поворотный
переключатель
в
положение
"
V
".
4.9.3
Нажмите
кнопку
"
FUNC.
"
для
выбора
режима
"
DC
".
Автоматический
или
ручной
выбор
диапазона
измерений
устанавливается
нажатием
кнопки
"
RANGE
".
4.9.4
Подключите
щупы
параллельно
исследуемому
источнику
напряжения
или
нагрузке
.
4.9.5
Прочитайте
на
дисплее
показание
результата
измерения
,
полярность
красного
щупа
совпадает
с
индицируемой
.
ЗАМЕЧАНИЕ
:
•
При
наиболее
чувствительных
диапазонах
измерения
напряжения
,
когда
щупы
не
подключены
,
показание
мультиметра
будет
отличным
от
нуля
и
нестабильным
,
это
нормально
,
т
.
к
.
прибор
обладает
большой
чувствительностью
.
Когда
щупы
будут
подключены
к
исследуемой
цепи
,
Вы
получите
истинное
значение
.
•
Если
при
ручном
выборе
диапазона
на
дисплее
Вы
увидите
"0L",
это
означает
состояние
перегрузки
,
и
следует
перейти
на
менее
чувствительный
диапазон
.
•
При
ручном
выборе
диапазона
,
если
величина
измеряемого
сигнала
заранее
неизвестна
,
используйте
наиболее
грубый
диапазон
.
4.10
ИЗМЕРЕНИЕ
ПЕРЕМЕННОГО
НАПРЯЖЕНИЯ
ПРЕДУПРЕЖДЕНИЕ
Нельзя
подавать
на
вход
переменное
напряжение
выше
600
В
,
возможно
прибор
и
может
показать
большее
напряжение
,
но
это
может
повредить
мультиметр
.
Будьте
внимательны
,
чтобы
не
получить
электрический
шок
при
измерении
высокого
напряжения
.
4.10.1
Вставьте
штекер
черного
щупа
в
гнездо
"
COM
",
а
красного
в
гнездо
"
INPUT
".
4.10.2
Установите
поворотный
переключатель
в
положение
"
V
".
4.10.3
Нажмите
кнопку
"
FUNC.
"
для
выбора
режима
"
AC
".
Автоматический
или
ручной
выбор
диапазона
измерений
устанавливается
нажатием
кнопки
"
RANGE
".
4.10.4
Подключите
щупы
параллельно
исследуемому
источнику
напряжения
или
нагрузке
.
4.10.5
Прочитайте
на
дисплее
показание
результата
измерения
.
ЗАМЕЧАНИЕ
:
•
При
наиболее
чувствительных
диапазонах
измерения
напряжения
,
когда
щупы
не
подключены
,
показание
мультиметра
будет
отличным
от
нуля
и
нестабильным
,
это
нормально
,
т
.
к
.
прибор
обладает
большой
чувствительностью
.
Когда
щупы
будут
подключены
к
исследуемой
цепи
,
Вы
получите
истинное
значение
.
•
Если
при
ручном
выборе
диапазона
на
дисплее
Вы
увидите
"0L",
это
означает
состояние
перегрузки
,
и
следует
перейти
на
менее
чувствительный
диапазон
.
•
При
ручном
выборе
диапазона
,
если
величина
измеряемого
сигнала
заранее
неизвестна
,
используйте
наиболее
грубый
диапазон
.
4.11
ИЗМЕРЕНИЕ
ПОСТОЯННОГО
ТОКА
ПРЕДУПРЕЖДЕНИЕ
Перед
подключением
щупов
к
исследуемой
цепи
,
обесточьте
её
.
4.11.1
Вставьте
штекер
черного
щупа
в
гнездо
"
COM
",
а
красного
в
гнездо
"
INPUT
",
если
измеряемый
ток
не
будет
превышать
200
мА
.
В
противном
случае
вставьте
штекер
красного
шупа
в
гнездо
"
10A
".
4.11.2
Установите
поворотный
переключатель
в
положение
"
µ
A
"
"
mA
"
или
"
A
",
соответствующее
требуемому
диапазону
.
4.11.3
Нажмите
кнопку
"
FUNC.
"
для
выбора
режима
"
DC
".
Автоматический
или
ручной
выбор
диапазона
измерений
устанавливается
нажатием
кнопки
"
RANGE
".
4.11.4
Подключите
щупы
последовательно
с
нагрузкой
.
4.11.5
Прочитайте
на
дисплее
показание
результата
измерения
,
полярность
красного
щупа
совпадает
с
индицируемой
.
ЗАМЕЧАНИЕ
:
•
Если
на
дисплее
Вы
увидите
"0L",
это
означает
состояние
перегрузки
,
и
следует
перейти
на
менее
чувствительный
диапазон
.
•
Если
величина
измеряемого
сигнала
заранее
неизвестна
,
используйте
наиболее
грубый
диапазон
.
•
Символ
"
"
рядом
с
гнездом
"
INPUT
"
напоминает
,
что
максимально
допустимый
ток
в
этой
цепи
– 200
мА
,
и
его
превышение
приведет
к
перегоранию
предохранителя
.
•
Символ
"
"
рядом
с
гнездом
"
10A
"
напоминает
,
что
максимально
допустимый
ток
в
этой
цепи
– 10
А
и
защита
от
перегрузки
по
току
не
предусмотрена
.
