Bei Verfolgung einer einzelnen Leitung die rote Klemme
mit der gesuchten Leitung und die schwarze mit Masse
(Erdleiter oder Abschirmung) verbinden.
Beim Anschluss an zwei Signalleitungen innerhalb eines
Kabels ist das Signal schwächer.
!
Виявлення LAN-кабелю
Адаптер RJ 45 (8) підключити до
мережевої роз‘єму. Після цього
розпочніть пошук проводу приймачем,
тримаючи натиснутою кнопку режиму
тестування (14).
4
Щоб уникнути перешкод,
слід відімкнути всі мережеві
з‘єднання.
!
CableChecker
41

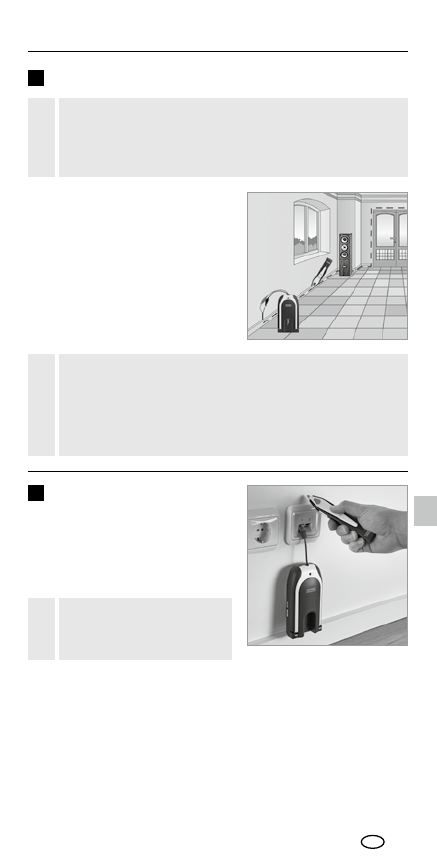

Трасування проводки
3
Знеструмте вимірюване коло. Екранування в кабелі та у
навколишній зоні (металеві оболонки, металеві стійки тощо)
зменшують глибину визначення приймачем.
!
Кабельні затисками (9) під‘єднати
до потрібного проводу. Після
цього розпочніть пошук проводу
приймачем, тримаючи натиснутою
кнопку режиму тестування (14).
Щоб досягти максимальної глибини
виміру, слід налаштувати найвищу
гучність сигналу на приймачі (13).
Задля відстеження одного проводу червоний затискач слід
з‘єднати з сканованим проводом, а чорний - з корпусом
(проводом заземлення або екранування).
При підключенні до двох сигнальних проводів в межах
одного кабелю сигнал буде слабшим.
!
UA
