Цифровой мультиметр

MAS830B (Квт), MAS838 (Квт),

MAS830L (Квт)

инструкция по эксплуатации

ИнформацИя по безопасностИ
Данный мультиметр разработан в соответствии со стан-
дартом IEC61010 600V по безопасности измерительного
оборудования при перегрузке по напряжению по катего-
рии CAT II и уровню загрязнения по категории 2.
Для обеспечения работоспособности при работе с при-
бором следуйте рекомендациям настоящей инструкции.
Полное соответствие стандартам безопасности может
быть обеспечено только при использовании прилагаемых
щупов. При необходимости они могут быть заменены на
аналогичные.

сИмВоЛЫ безопасностИ

важная информация по безопасности,
см. инструкцию
возможно наличие высокого напряжения

Заземление

Двойная изоляция

Предохранитель, может быть заменен аналогич-
ным, с параметрами, указанными в настоящей
инструкции

УХоД за прИбором
•  Перед снятием крышки прибора отсоедините щупы от

исследуемой схемы.

•  Для надежной защиты прибора от короткого замыкания

используйте только быстроплавкие предохранители:
250 мА/250 в.

•  Никогда не работайте с прибором со снятой задней

крышкой.

•  Не используйте абразивы и растворители. Для чистки

применяйте мягкую ткань и неагрессивные моющие
средства.

теХнИКа безопасноЙ ЭКспЛУатацИИ
•  Никогда не превышайте предельно допустимых зна-

чений, указанных в технических характеристиках для
каждого диапазона измерений.

•  Не касайтесь неиспользуемых гнезд прибора, когда он

подключен к измеряемой схеме.

•  Никогда не измеряйте напряжение, если его потенциал

может превысить 600 в относительно земли.

•  если порядок измеряемой величины заранее не из-

вестен, установите предел измерений на максимальное
значение.

•  Перед поворотом переключателя диапазонов отсоеди-

ните щупы от измеряемой схемы.

•  При проведении измерений в телевизорах или

импульсных блоках питания всегда помните, что в из-
меряемых точках могут присутствовать импульсы на-
пряжения большой амплитуды, которые могут вывести
из строя мультиметр.

•  Будьте всегда осторожны, работая с напряжением

свыше 60 в по постоянному току или 30 в по перемен-
ному. При измерениях держите пальцы за защитными
кольцами щупов.

•   Перед установкой транзистора для проверки убедитесь,

что щупы прибора не подключены к электрическим
цепям.

•   При проведении измерений с помощью щупов убеди-

тесь, что в этот момент в гнезде для проверки транзи-
сторов ничего нет.

•   Никогда не проводите измерение сопротивления в

схемах, находящихся под напряжением.

обЩее опИсанИе
Данный прибор представляет собой 3 1/2-разрядный
мультиметр, предназначенный для измерения постоян-
ного и переменного напряжения, постоянного тока, со-
противления, проверки диодов, транзисторов, прозвонки
соединений (кроме модели MAS830B), а также для
измерения температуры (модель MAS838).

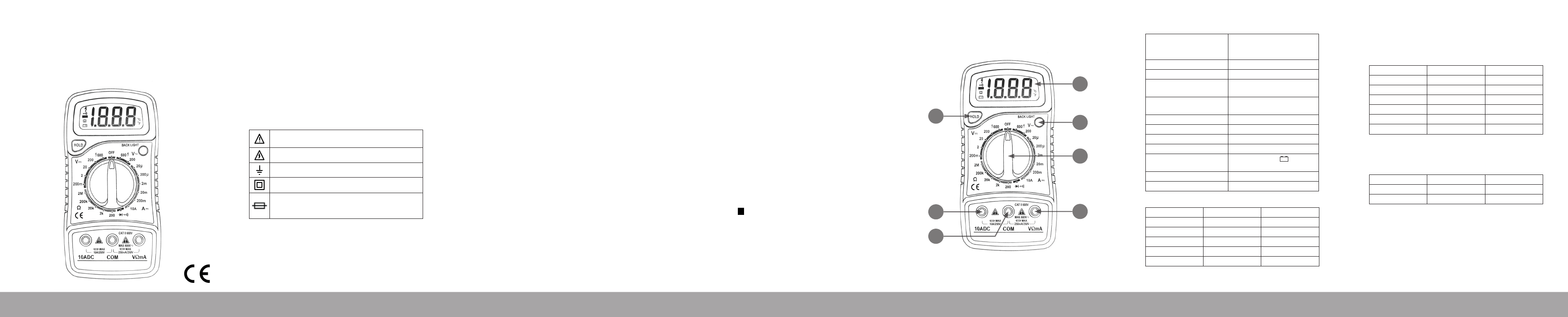

переДняя панеЛЬ
1.  Дисплей 3 1/2 разряда, 7-сегментный 15 мм ЖКи
2.  Кнопка подсветки дисплея «BACK LIGHT». При

нажатии этой кнопки включается подсветка дисплея.
Через приблизительно 5 секунд подсветка гаснет. Для
повторного включения подсветки нажмите кнопку еще
раз

3.  поворотный переключатель. используется для

выбора функции и предела измерения, а также для
включения/выключения прибора

4.  Кнопка «HOLD». При нажатии этой кнопки дисплей

«замораживает» показания и на индикаторе появляет-
ся значок

H

, пока кнопку не нажать вторично

5.  разъем «10а». Служит для измерения токов до 10 А
6.  разъем «COM». Для установки черного щупа или

вилки термопары с черным проводом

7.  разъем «V

Ω

mA». Гнездо для установки красного

щупа при измерении напряжения, сопротивления и
тока (кроме диапазона 10 А), или установки вилки
термопары с красным проводом

обЩИе ХараКтерИстИКИ

максимальное напря-
жение между гнездами и
«землей»

600 в по CAT  II категории
безопасности

Плавкий предохранитель

250 мА/250 в

Питание

Батарея 9в, типа «Крона»

Дисплей

ЖКи, 1999 отсчетов, об-
новление 2-3 раза в сек.

метод измерения

АЦП с 2-м интегрирова-
нием

индикация перегрузки

на дисплее цифра «1»

индикация полярности

«-» при отриц. полярности

рабочая температура

0°С - 40°С

температура хранения

-10°С - 50°С

индикация разряда
батареи

на дисплее знак

-   +

размеры

138 мм Х 69 мм Х 31 мм

вес

около 170 г

постоянное напряженИе

Диапазон

разрешение

точность

200 мв

100 мкв

±0,5% ± 2D

*

2 в

1 мв

±0,5% ± 2D

20 в

10 мв

±0,5% ± 2D

200 в

100 мв

±0,5% ± 2D

600 в

1 в

±0,8% ± 2D

*D - единица младшего разряда

01

02

03

04

05

06

Защита от перегрузки: 250 в эфф. для диапазона 200 мв
и 600 в пост./перем. эфф. для всех остальных диапазо-
нов.

постояннЫЙ тоК

Диапазон

разрешение

точность

20 мкА

0,01 мкА

±1,0% ± 2D

200 мкА

0,1 мкА

±1,0% ± 2D

2 мА

1 мкА

±1,0% ± 2D

20 мА

10 мкА

±1,0% ± 2D

200 мА

100 мкА

±1,5% ± 2D

10 А

10 мА

±3,0% ± 2D

Защита от перегрузки: плавкий предохранитель 200 мА/
250 в. (Диапазон 10 A не защищен от перегрузки)

переменное напряженИе

Диапазон

разрешение

точность

200 в

100 мв

±1,2% ± 10D

600 в

1 в

±1,2% ± 10D

Защита от перегрузки: 600 в пост./перем. эфф.
Частота: 40 Гц - 400 Гц.
измерение: измерение среднего значения, равного
среднеквадратичному значению для синусоидальных
сигналов.

ПереДНяя ПАНель

1

7

3

4

5

6

2
