Общие положения

В данном руководстве Вы найдете инструкции по эксплуатации, технике безопасности и техническому

обслуживанию

мультиметра автомобильного профессионального

.

Инструмент относится к разделу каталога -

ЭЛЕКТРООБОРУДОВАНИЕ

.

ВНИМАТЕЛЬНО ПРОЧТИТЕ ДАННУЮ ИНСТРУКЦИЮ! ОБРАТИТЕ ВНИМАНИЕ НА ТРЕБОВАНИЯ ПО

БЕЗОПАСНОСТИ. ЭКСПЛУАТАЦИЯ ДАННОГО ИЗДЕЛИЯ ДОЛЖНА ПРОИЗВОДИТЬСЯ С ОСТОРОЖНОСТЬЮ

И СТРОГО ПО НАЗНАЧЕНИЮ. НЕВЫПОЛНЕНИЕ ЭТИХ ТРЕБОВАНИЙ МОЖЕТ ПРИВЕСТИ К ПОЛОМКЕ

ОБОРУДОВАНИЯ, ПОЛУЧЕНИЮ ТРАВМ, А ТАКЖЕ ОТКАЗУ ПРОИЗВОДИТЕЛЯ ОТ ГАРАНТИЙНЫХ

ОБЯЗАТЕЛЬСТВ. СОХРАНИТЕ ДАННУЮ ИНСТРУКЦИЮ ДЛЯ БУДУЩЕГО ИСПОЛЬЗОВАНИЯ.

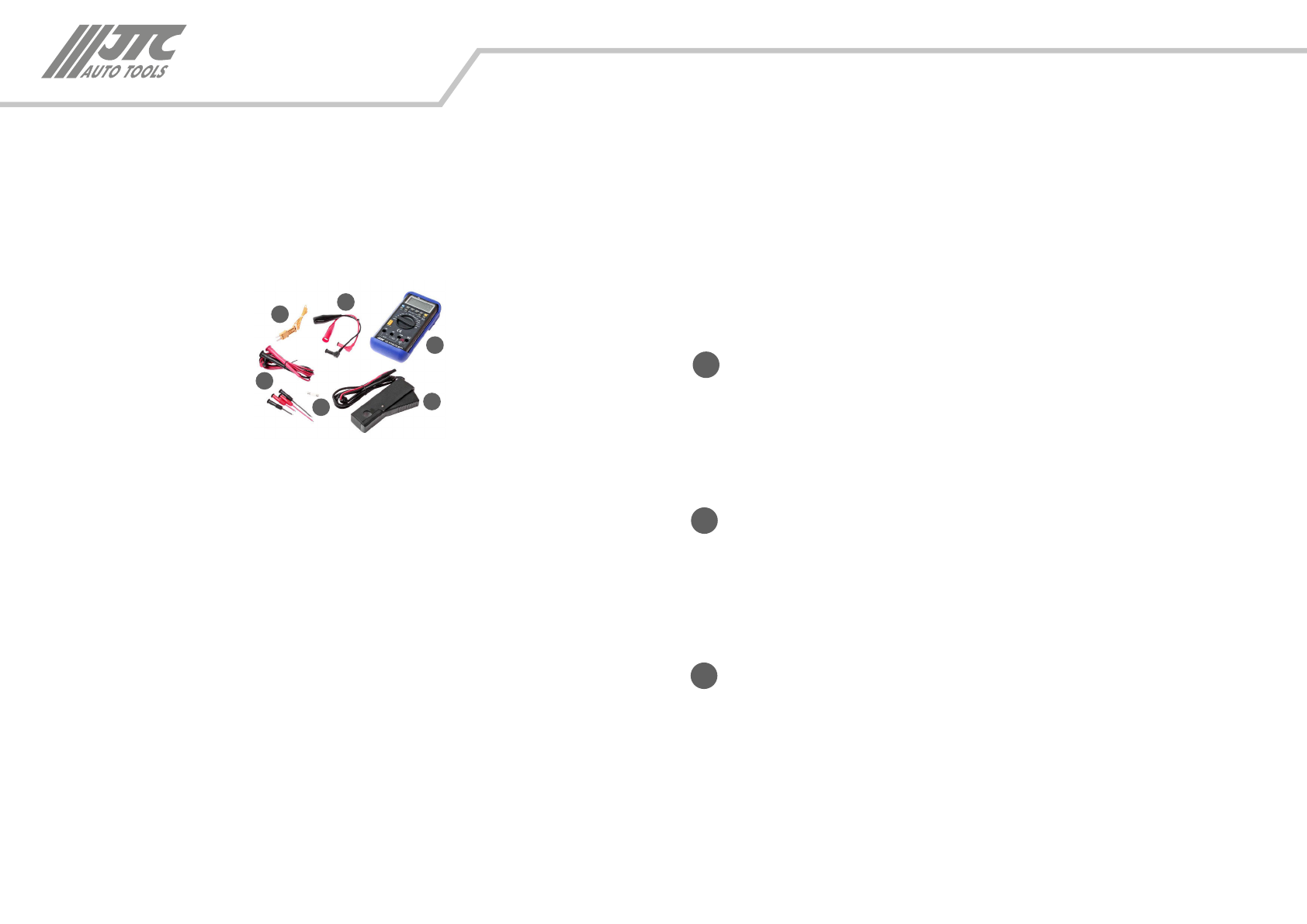

Комплектация

Применение

• Применяется для тестирования электрооборудования автомобиля.

• Более 20 измеряемых параметров, включая специфические (обороты, УЗСК,  температура,

1/

3

1. Мультиметр - 1 шт.

2. Термопара.

3. Щупы (2 шт.) + наконечники (4 шт.)

4. Переходники (2 шт.)

5. Предохранитель.

6. Токовые клещи - насадка.

1

5

2

6

3

4

длительность импульса и т.п.)

Функции

• Дисплей: 3-3/4 цифровой. Рассчитывает гистрограммы.

• Тест диодов.

• Тестирование непрерывности электрической цепи.

• Функция сохранения данных.

• Функция обнуления и сохранения измеренной величины в качестве номинального значения.

• Сохранение макс/мин показаний.

• ±Триггер.

Характеристики

• Тахометр (RPM): 600-4000, 6000-12000 +/-2%.

• Длительность импульса (мс): 0,1 - 10,0 мс +/-2%.

• Угол замкнутого состояния контактов прерывателя: 4, 5, 6, 8 цилиндров +/-2%.

• Рабочий цикл: 0-90%›100 мкс‹100 мс.

• Постоянное напряжение В: 0-400 мВ/4/40/400/1000В +/-0,5%.

• Переменное напряжение В: 0-400 мВ/4/40/400/750В +/-1,2%.

• Постоянный ток: 0-400 мА/20А +/-1,0%.

• Переменный ток:  0-40 0мА/20А +/-1,5%.

• Сопротивление: 0-400/4к/40к/400к/4М/40М Ом +/-1,0%.

• Емкость: 0-4 нФ/40/400/4 мкФ/40 мкФ +/-2,0%.

• Частота: 0-100 ГЦ/1К/10К/100К/400 кГц +/- 0,1%.

• Температура: -50 до 1100ºС, +/-1,0%.

• Разрешение: 100 мкВ, 100 мкА, 0,1 ∅, 0,01 Гц, 1º C/F.

Особенности

• Предохранитель 20А.

• Автоматическое отключение питания.

• Безопасные измерительные щупы.

• Защита от перегрузок на всех уровнях.

• Безопасность: IEC 1010-1, одобрено CE.

• Размер мультиметра: 200х95х52 мм.

• Габаритные размеры: 250/170/70 мм. (Д/Ш/В)

• Вес: 1116 гр.

Характеристики упаковки

• При измерении тока и напряжения нажатие кнопки "AC/DC " переключает режимы измерения АС и DC

• При измерении температуры, нажатие кнопки "C/F" переключает режимы измерения.

• При положении поворотного переключателя в режимах проверки диодов и проверки целостности цепи,

нажатие кнопки "ДИОД" переключает эти режимы.

Переключение режимов

ВНИМАНИЕ! Нельзя подавать на вход напряжение выше 600В DC (АС), возможно прибор и может

показать большее напряжение, но это может повредить мультиметр. Будьте внимательны, чтобы не

получить удар током при измерении высокого напряжения.

• Соедините черный  щуп с гнездом "СОМ", а красный  щуп - с гнездом "INPUT"

• Установите поворотный  переключатель в положение "V"

• Нажмите кнопку "AC/DC." для выбора режима DC (АС). Автоматический или ручной выбор диапазона

измерений устанавливается нажатием кнопки "RANGE".

• Подключите щупы к исследуемому источнику напряжения или нагрузке.

Измерение постоянного (переменного) напряжения

ВНИМАНИЕ! Перед подключением щупов к исследуемой цепи обесточьте ее.

• Соедините черный щуп с гнездом "СОМ", а красный щуп с гнездом "20А"

• Установите поворотный переключатель в положение "20 А"

• Нажмите кнопку "AC/DC" для выбора режима АС (DC). Автоматический или ручной выбор диапазона

измерения устанавливается нажатием кнопки "RANGE".

• Подключите щупы последовательно с нагрузкой .

• Прочитайте на дисплее результаты измерения.

• Соедините черный щуп с гнездом "СОМ", а красный щуп с правым крайним гнездом мультиметра

• Установите поворотный переключатель в положение "Омеgа." Автоматический или ручной выбор

диапазона измерения устанавливается нажатием кнопки "RANGE"

• Подключите щупы к исследуемому сопротивлению.

• Прочитай те на дисплее показание результатов измерения.

Измерение угла замкнутого состояния контактов прерывателя

• Соедините черный  щуп с гнездом "СОМ", а красный  щуп с правым край ним гнездом мультиметра.

• Установите поворотный  переключатель в положение "DWELL" и кнопкой  выберите

нужное количество цилиндров

• Подключите черный  щуп к массе автомобиля или отрицательному выводу аккумулятора, а

красный щуп к низковольтному выводу прерывателя или отрицательному выводу катушки

зажигания.

• После запуска двигателя прочитайте на дисплее значение.

2

/

3

!

!

Измерение сопротивления

ВНИМАНИЕ! Перед проведением измерения сопротивления непосредственно в схеме, обесточьте

последнюю и полностью разрядите все имеющиеся в ней конденсаторы.

Измерение постоянного (переменного) тока

!
