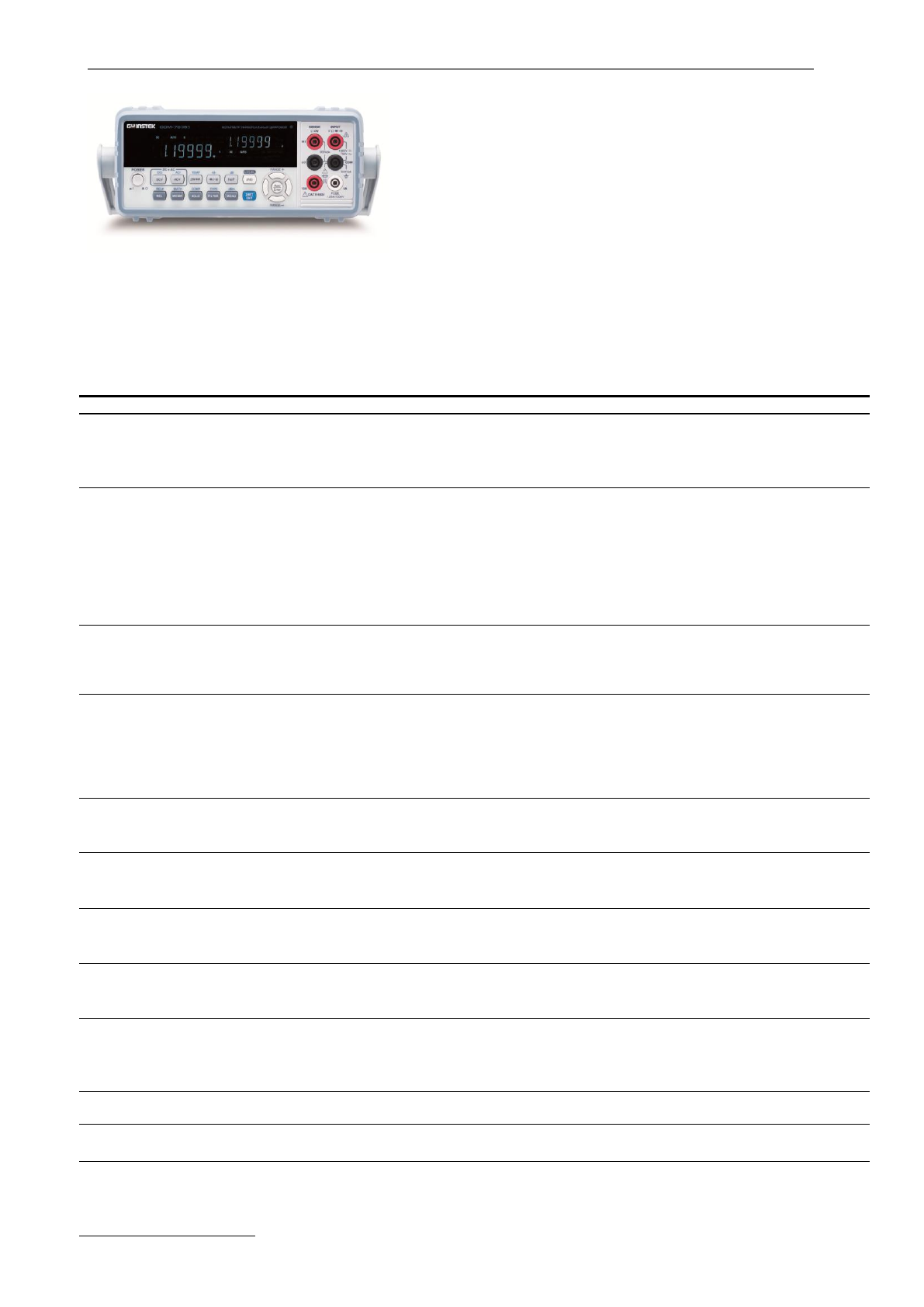

Вольтметры универсальные ______________________
GDM-78351
Вольтметр универсальный цифровой
GDM-78351
GOOD WILL INSTRUMENT Co., Ltd.
Базовая погрешность: ±0,012%
Измерение с учетом формы сигнала и искажений (True RMS)
5 ½ разрядов, динамический диапазон 120.000
12 параметров и режимов: одновременное измерение 2-х
параметров (ток/ напряж., сопротивл./ ток и пр.)
Измерение переменного сигнала со смещением (AC+DC)
2-
х и 4-х проводная схема измерения сопротивления
Автоматический и ручной выбор предела, удержание показаний
Функции математики (MX+B, 1/X, %), сравнение (comp)
Макс/мин, относит измерения (rel), dB/ dBm,
Флюорисцентный двухстрочный дисплей
Интерфейсы USB, RS-232 (опция – КОП)
Вход/ выход (I/O), управление внешними устройствами
Настраиваемая скорость измерений (макс. 320 изм/с)
Технические данные:
ХАРАКТЕРИСТИКИ *
ПАРАМЕТРЫ
ЗНАЧЕНИЯ
ПОСТОЯННОЕ
НАПРЯЖЕНИЕ
Пределы измерений
1
00 мВ / 1 / 10 / 100 / 1000 В
Разрешение
1 / 10 мкВ / 0,1 / 1 / 10 мВ
Погрешность измерения
(0,012 % + 5
…8 ед. сч.)
Входной импеданс
10 МОм или 10 ГОм (для диапазонов 100 мВ / 1 В)
ПЕРЕМЕННОЕ
НАПРЯЖЕНИЕ
(AC+DC, TRUE RMS)
Пределы измерений
1
00 мВ / 1 / 10 / 100 / 750 В
Разрешение
1 / 10 мкВ / 0,1 / 1 / 10 мВ
Частотный диапазон
20 Гц…100 кГц
Погрешность измерения
(1,0% + 10
0 ед. сч.) – 20 Гц…45 Гц
(0,2 % + 100 ед. сч.) – 45 Гц…10 кГц
(1,0…1,5 %+ 100…300 ед. сч.) – 10 кГц…30 кГц
(3,0…5,0 %+ 200…300 ед. сч.) – 30 кГц…100 кГц
Входной импеданс
1
МОм / 100 пФ
ПОСТОЯННЫЙ
ТОК
Пределы измерений
10 / 100
мА/ 1 А / 10 А
Разрешение
100 / 1000
нА / 0,01 мА / 0,1 мА
Погрешность измерения
(0,05 % + 15
ед. сч.) для диапазонов 10/100 мА
±(0,2% + 5 ед.сч.) для диапазонов 1/10 А
ПЕРЕМЕННЫЙ
ТОК
(AC+DC, TRUE RMS)
Пределы измерений
1
0 мА / 100 мА / 1 А / 10 А
Разрешение
100 / 1000
нА / 0,01 мА / 0,1 мА
Частотный диапазон
20
Гц…10 кГц
Погрешность измерения
(1,5% + 100
ед. сч.) – 20 Гц…45 Гц
(0,5 % + 100 ед. сч.) – 45 Гц…2 кГц
(2,0 %+ 200
ед. сч.) – 2 кГц…10 кГц
СОПРОТИВЛЕНИЕ
Пределы измерений
1
00 Ом / 1 / 10 / 100 кОм / 1 / 10 / 100 МОм
Разрешение
1 / 10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм
Погрешность измерения
(0,05…0,3 % + 2 ед. сч.)
ЧАСТОТА
Диапазон частот
1
0 Гц…1 МГц
Чувствительность
40
мВ (10 Гц…100 кГц); 300 мВ (100 кГц…1 МГц)
Погрешность измерения
(0,01 % + 3
ед. сч.)
ЕМКОСТЬ
Пределы измерений
10 нФ/ 100 нФ / 1мкФ / 10мкФ / 100 мкФ
Разрешение
0,01 нФ / 0,1 нФ / 0,001 мкФ / 0,01 мкФ / 0,1 мкФ /
Погрешность измерения
(2.0% + 4
…10 ед счета)
ПРОЗВОН
ЦЕПИ
Порог срабатывания
0,01…1000 Ом (плавно регулируется)
Тестовый ток
1 мА
Защита входа
500 В
ТЕМПЕРАТУРА
Предел измерений
-
200…+300°С
Разрешение
0,01
°С
Погрешность измерения
0,2
°С
Термопары
Поддержка термопар J,K,T типов (не входят в комплект поставки)
ИСПЫТАНИЕ
P-N
ПЕРЕХОДА
Тестовый ток/
напряжение
1 мА / 6 В
ДИСПЛЕЙ
Формат индикации
Двухстрочный (VFD), 5 1/2 разряда макс. (с дополн. индикатором)
Скорость измерений
S
(медленно)/ 10 изм/с; M (средне)/ 40 изм/с; F (быстро)/ 320 изм/с
ОБЩИЕ ДАННЫЕ
Напряжение питания
100 / 120 / 220 / 230 В (
10 %), частота 50 / 60 Гц
Интерфейс
Габаритные размеры
USB
(режим USBCDC и USBTMC), RS-232, доп. вх./вых. (I/O)
265
107
302мм
Масса
2,9 кг
