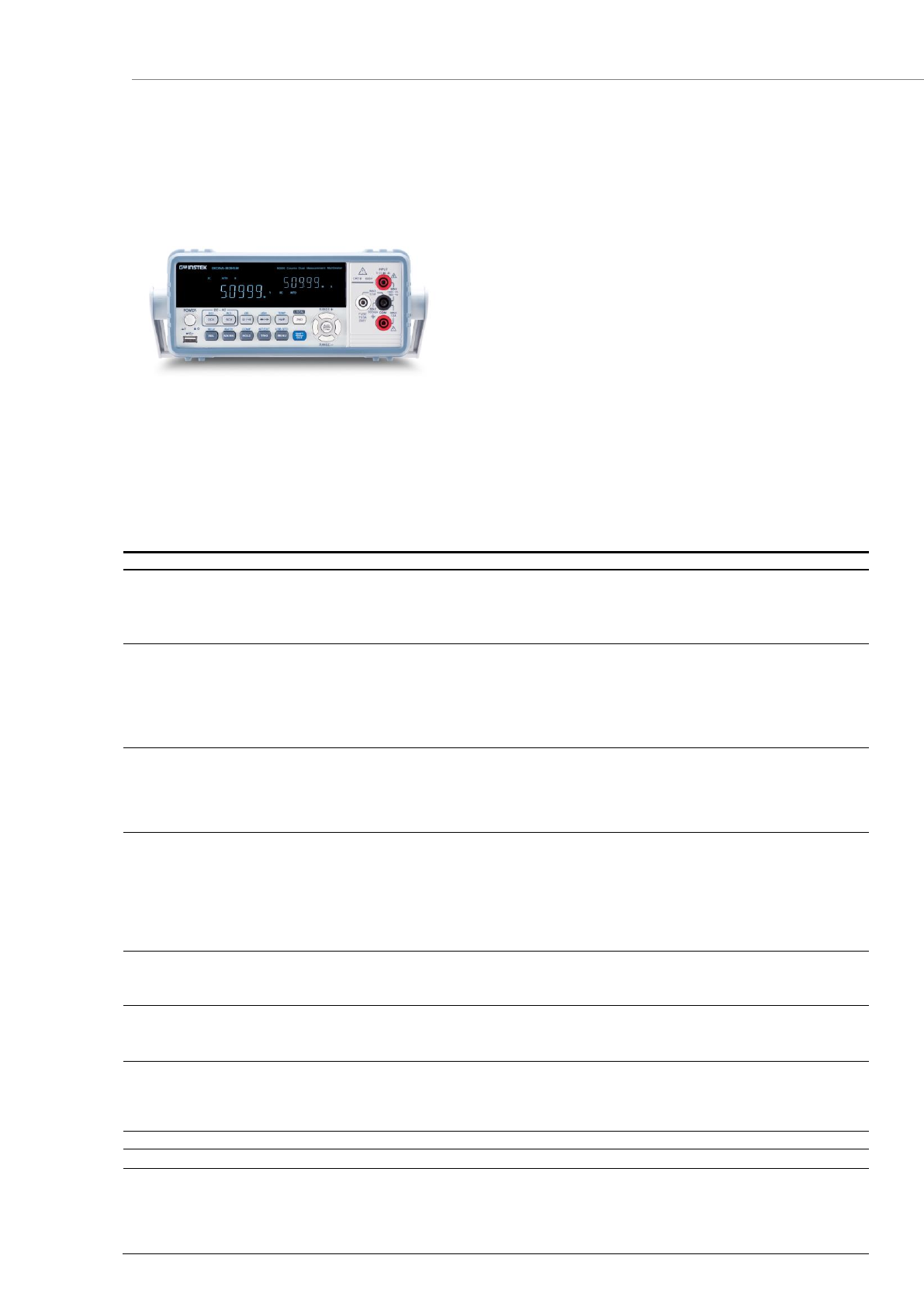

Вольтметры универсальные __________________________
Вольтметры универсальные
GDM-78341, GDM-78342
GOOD WILL INSTRUMENT Co., Ltd.
Мультиметр: постоянное/переменное напряжение (до 1000В) и
ток (до 10А), сопротивление (2 пр.сх./ до 50 МОм), емкость,
частота, прозвон, p-n (тест диодов)
Двухстрочный (VFD) дисплей, с доп. индикатором
Одновременное измерение и раздельное отображение двух
параметров по выбору пользователя (дисплей имеет 2
цифровых индикатора)
Измерение температуры (только для GDM-78342)
Базовая погрешность
0,02
Разрешение: 10 мкВ, 10 нА, 10 мОм
Измерение переменного сигнала со смещением (AC+DC)
Измерение с учетом формы сигнала и искажений (True RMS)
Рабочая полоса частот до 100 кГц
Режимы Удержание/ Сравнение (Hold/ Compare), 8
математических функций (Max./Min., REL/REL%, MX+B, 1/X,
Ref%, dB, dBm)
Возможность выбора скорости измерений (макс. 40 изм./с для
режима DCV)
Сохранение данных на внешний USB flash-диск (только для
78342)
Автоматический и ручной выбор предела
Интерфейс USB
Опционально GPIB для GDM-78342
Технические данные:
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ
ЗНАЧЕНИЯ
ПОСТОЯННОЕ
НАПРЯЖЕНИЕ
Пределы измерений
500 мВ / 5 / 50 / 500 / 1000 В
Разрешение
10 / 100 мкВ / 1 / 10 / 100 мВ
Погрешность измерения
(0,02 % + 4
ед. сч.)
Входной импеданс
10MΩ или >10GΩ
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
(AC+DC, TRUE RMS)
Пределы измерений
500 мВ / 5 / 50 / 500 / 750 В
Разрешение
10 / 100 мкВ / 1 / 10 / 100 мВ
Частотный диапазон
3
0 Гц…100 кГц
Погрешность измерения
(1,
35…0.5 % + 15…40 ед. сч.) – 50 Гц…10 кГц
(
1…2 % + 20…60 ед. сч) - 10 кГц…30 кГц
(3 % + 5
0…120 ед. сч.) – 30 кГц…100 кГц
ПОСТОЯННЫЙ ТОК
Пределы измерений
500 мкА / 5 / 50 / 500 мА / 5 / 10 А
Разрешение
10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
Погрешность измерения
(0,05…0,25 % + 4…5 ед. сч.)
Входной импеданс
100 /1 Ом/ 10мОм
ПЕРЕМЕННЫЙ ТОК
(AC+DC, TRUE RMS)
Пределы измерений
500 мкА / 5 / 50 / 500 мА / 5 / 10 А
Разрешение
10 / 100 нА / 1 / 10 / 100 мкА / 1 мА
Частотный диапазон
30
Гц…20 кГц
Погрешность измерения
(1,
5…2,0%+40…50 ед. сч) - 30 Гц…50 кГц
(0,5 % + 20
…40 ед. сч.) – 50 Гц…2 кГц
(1,5 % + 4
0…50 ед. сч) - 2 кГц…5 кГц
(3 % + 6
0…75 ед. сч.) – 5 кГц…20 кГц
СОПРОТИВЛЕНИЕ
(2
ПР.)
Пределы измерений
500 Ом / 5 / 50 / 500 кОм / 5 / 50 МОм
Разрешение
10 / 100 мОм / 1 / 10 / 100 Ом / 1 кОм
Погрешность измерения
(0,1…0,3 % + 3…5 ед. сч.)
ЁМКОСТЬ
Пределы измерений
5 / 50 / 500 нФ / 5 / 50 мкФ
Разрешение
0,001 / 0,01 / 0,1
/ 1 / 10 нФ
Погрешность измерения
(2,0 % + 4
…20 ед. )
ЧАСТОТА
Диапазон частот
10 Гц…1 МГц
Макс. чувствительность
35
мВ (10 Гц…100 кГц); 200 мВ (100 кГц…500 кГц)
500 мВ (500 кГц…1 МГц)
Погрешность измерения
(0,01 % + 5
ед. сч.)
ПРОЗВОН ЦЕПИ
Порог срабатывания
0,1…5000 Ом
ИСПЫТАНИЕ P-N ПЕРЕХОДА
Тестовое напряжение
5 В
ТЕМПЕРАТУРА
Предел измерений
-
200…+300°С
(ТОЛЬКО ДЛЯ GDM-78342)
Разрешение
0,1°С
Погреш. измерения
2 °С
Термопары
Поддержка J,K,T типов
(
К- типа входит в комплект для 78342)
