8845A/8846A
Руководство
пользователя
4-20
2
INPUT
SENSE
HI
LO
FRONT
REAR
10 A
1V
00
mA
4W
HI
LO
2W/4W
V
300 V
FUSED
1000 V CAT I
600 V CAT II
4
caw024.eps

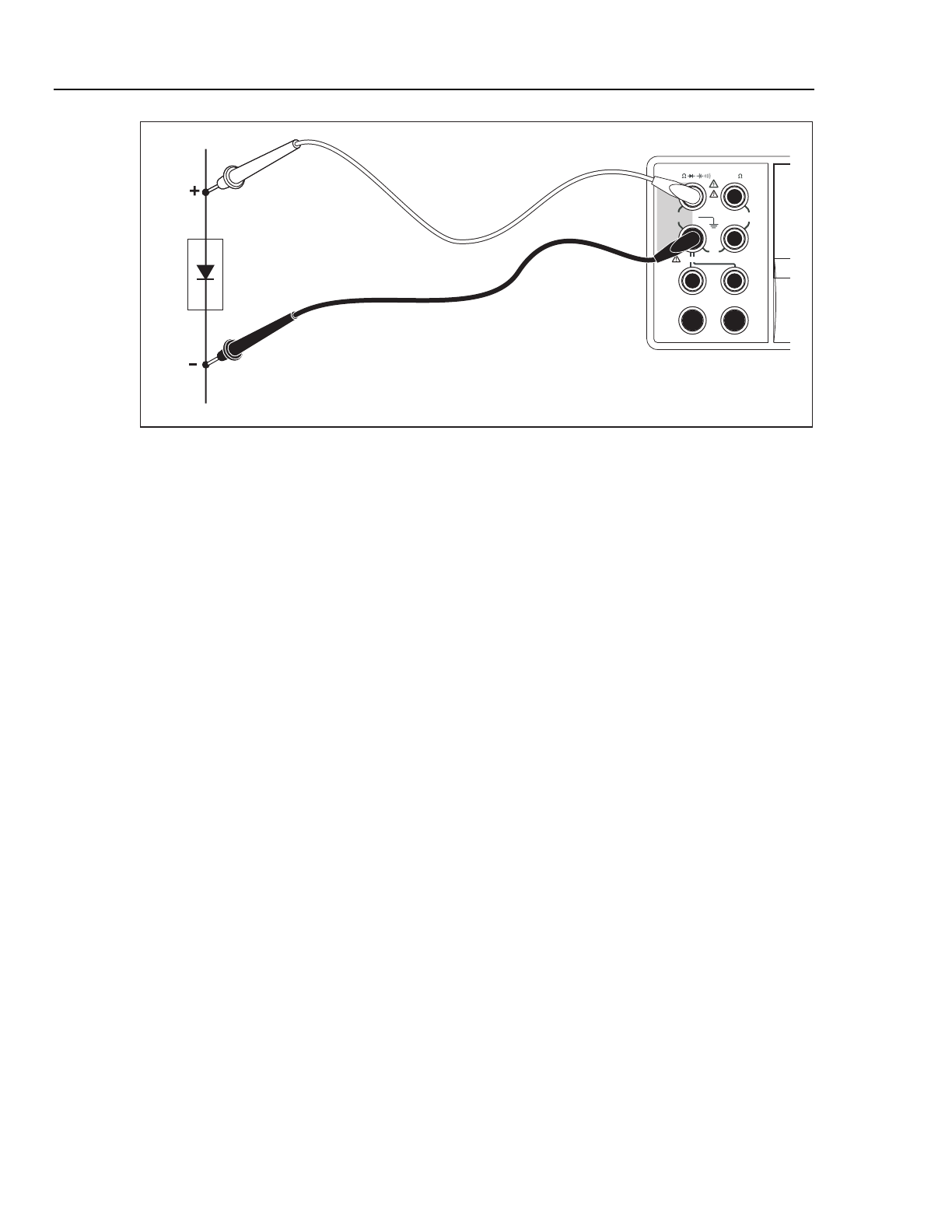

Рисунок
4-8.
Соединения
для
испытания
диодов
Модификаторы
функций
:
Отсутствуют
Четыре
виртуальные
клавиши
позволяют
изменять
испытательное
напряжение
и
ток
,
пода
-
ваемый
на
диод
через
измерительные
провода
.
Диапазон
изменения
выходного
напряжения
стабилизированного
источника
тока
устанавливается
либо
на
5
вольт
,
либо
на
10
вольт
.
Ток
соответствия
устанавливается
либо
на
1
мА
,
либо
на
0,1
мА
.
Нажмите
соответствующую
виртуальную
клавишу
,
чтобы
выбрать
уставки
требуемого
напряжения
и
силы
тока
.
Запуск
измерения
Запуск
измерительного
цикла
измерительного
прибора
устанавливается
посредством
меню
триггера
и
осуществляется
через
гнездо
,
расположенное
на
задней
панели
измерительного
прибора
,
или
клавишу
триггера
,
расположенную
на
передней
панели
.
Меню
триггера
также
позволяет
настроить
задержку
запуска
и
количество
измерений
или
измерительных
циклов
,
осуществляемых
по
получению
каждого
сигнала
запуска
(
срабатывании
триггера
).
Доступ
ко
всем
параметрам
функции
запуска
осуществляется
через
клавишу
настройки
измерения
.
Нажмите
клавишу
L
,
чтобы
зайти
в
меню
настройки
измерения
.
Триггер
измерения
может
быть
также
передан
через
порт
IEEE 488
при
помощи
команды
,
переданной
дистанционно
.
Этот
метод
триггеров
описан
в
руководстве
для
программистов
8845A/8846A
.
Установка
режима
триггера
Измерительный
цикл
измерительного
прибора
может
быть
запущен
либо
посредством
внутрен
-
ней
(
встроенной
)
измерительной
цепи
,
либо
посредством
внешнего
сигнала
возбуждения
.
Для
выбора
режима
триггера
:
1.
Когда
меню
настройки
измерения
отображается
на
дисплее
,
нажмите
виртуальную
клавишу
,
маркированную
как
TRIGGER
.
