87V MAX

Руководство

пользователя

26

Измерения

коэффициента

заполнения

Коэффициент

заполнения

 —

это

процент

времени

,

в

течение

которого

сигнал

находится

выше

или

ниже

уровня

срабатывания

в

течение

одного

периода

(

Рисунок

 9).

Режим

измерения

коэффициента

заполнения

оптимизирован

для

измерения

времени

включения

или

выключения

логических

и

переключающих

сигналов

.

Системами

типа

электронных

топливных

инжекционных

систем

и

импульсных

источников

питания

управляют

импульсы

переменной

ширины

,

которые

могут

быть

проверены

в

режиме

измерения

рабочего

цикла

.

Для

измерения

коэффициента

заполнения

установите

Измеритель

в

режим

измерения

частоты

,

затем

нажмите

 Hz

второй

раз

.

Так

же

,

как

и

для

функции

измерения

частоты

,

вы

можете

изменить

наклон

счетчика

Измерителя

нажатием



.

Для

логических

сигналов

 5

В

используйте

диапазон

постоянного

тока

 6

В

.

Для

автомобильных

переключающихся

сигналов

 12

В

используйте

диапазон

 60

В

постоянного

тока

.

Для

синусоидальных

сигналов

используйте

самый

маленький

диапазон

,

который

не

вызывает

множественного

срабатывания

.

(

Обычно

сигнал

без

искажений

может

быть

до

десятикратного

значения

больше

по

амплитуде

,

чем

выбранный

диапазон

напряжений

.)

Если

измерение

коэффициента

заполнения

не

дает

стабильного

результата

,

нажмите

 MIN MAX;

затем

пройдите

к

отображению

индикации

 AVG (

средний

).

gbf3ff.emf

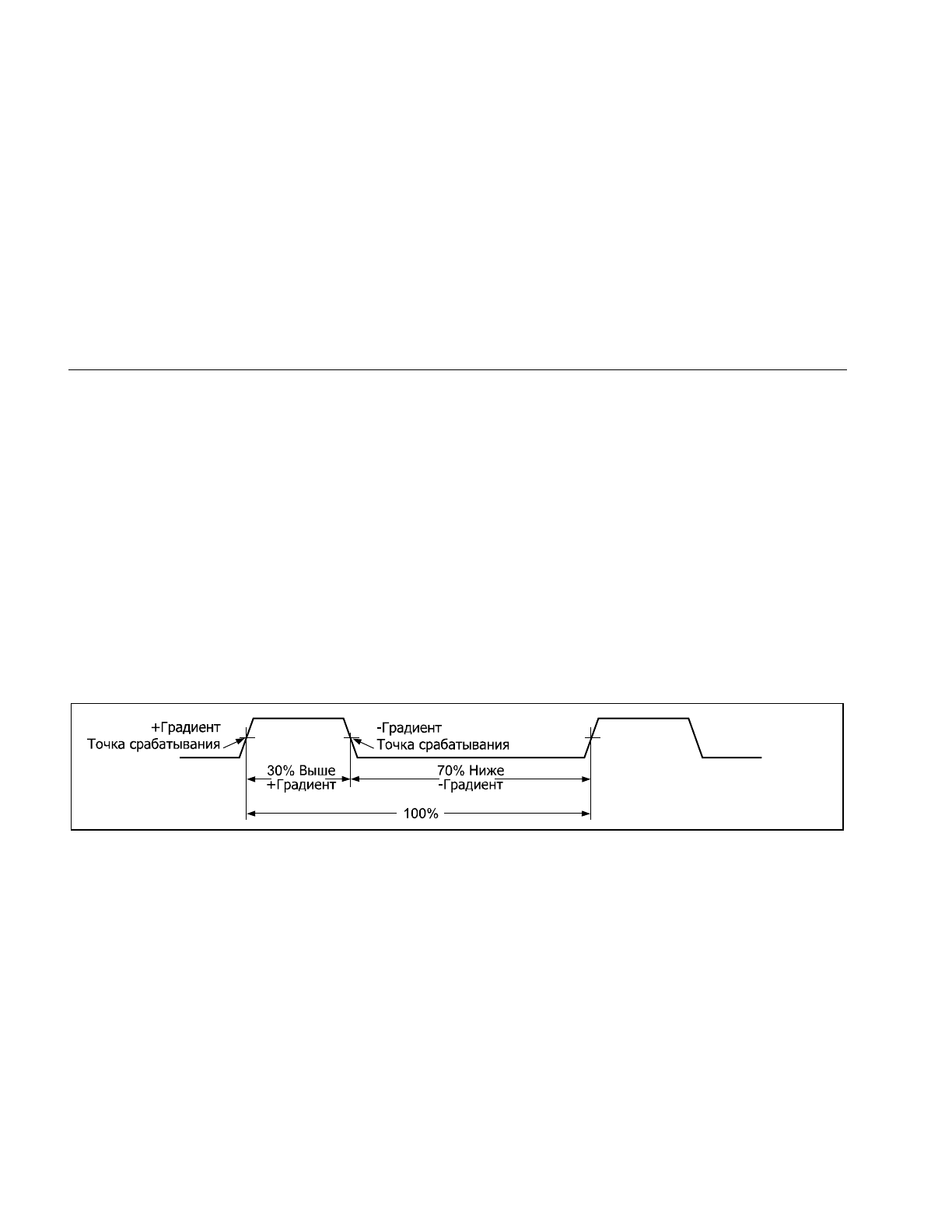

Рисунок

 9.

Составляющие

измерений

коэффициента

заполнения
