18

проходить

через

фильтр

,

отсекающий

нежелательные

частоты

,

превышающие

 800

Гц

.

См

.

Рис

. 1.

Фильтр

низких

частот

способен

повысить

точность

измерений

по

композитным

синусоидальным

волнам

,

которые

обычно

генерируются

инверторами

и

электроприводами

с

переменной

частотой

.



Предупреждение

Во

избежание

поражения

электрическим

током

или

травм

не

используйте

функцию

фильтра

низких

частот

ЧРП

для

проверки

наличия

опасного

напряжения

.

Возможно

присутствие

напряжения

выше

указанной

величины

.

Сначала

измерьте

напряжение

без

фильтра

для

выявления

потенциально

опасного

напряжения

.

После

этого

включите

функцию

фильтра

.

Примечание

При

использовании

функции

фильтра

низких

частот

ЧРП

Измерительный

прибор

переходит

в

Ручной

режим

.

Выберите

диапазон

измерений

с

помощью

кнопки

r

.

При

включенной

функции

фильтра

низких

частот

автоматический

выбор

диапазона

недоступен

.

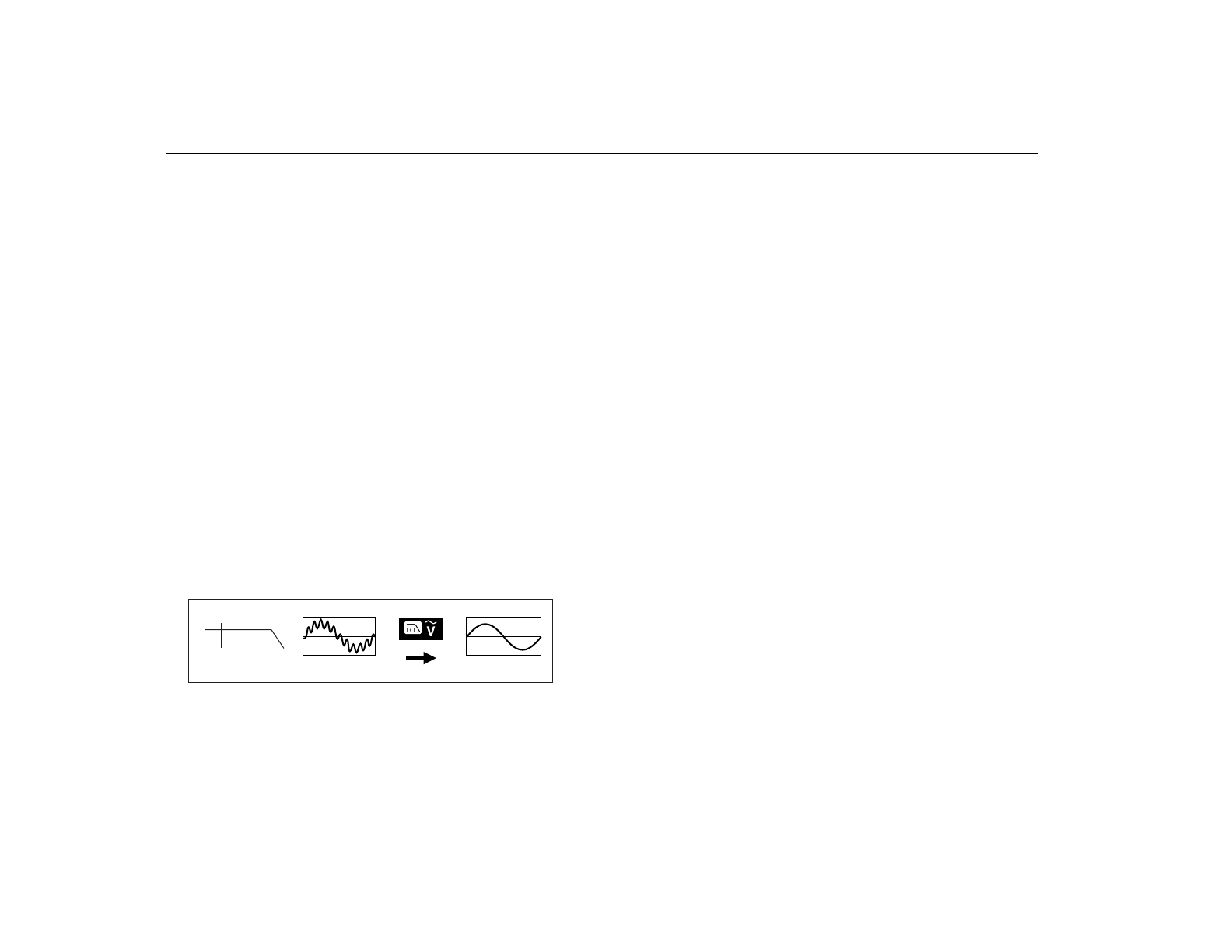

800 Hz

100 Hz

bav16f.eps

Рис

. 1.

Фильтр

низких

частот

ЧРП

Основные

измерения

На

рисунках

,

представленных

на

следующих

страницах

,

демонстрируется

выполнение

основных

измерений

.

При

подключении

испытательных

концов

к

цепи

или

устройству

сначала

подсоединяется

общий

испытательный

конец

 (

COM

).

И

наоборот

,

при

отключении

испытательных

концов

сначала

отсоединяется

активный

испытательный

конец

.



Предупреждение

Во

избежание

поражения

электрическим

током

,

возникновения

пожара

или

травм

следуйте

данным

инструкциям

:

•

Отключите

электропитание

контура

и

разрядите

все

конденсаторы

высокого

напряжения

перед

измерением

сопротивления

,

целостности

цепи

,

емкости

или

диодного

перехода

.

•

Отключите

питание

цепи

перед

подключением

Прибора

к

цепи

при

измерении

тока

.

Подключите

Прибор

последовательно

к

цепи

.

Для

большей

точности

,

при

измерении

отклонения

постоянного

тока

в

напряжении

переменного

тока

сначала

следует

измерять

напряжение

переменного

тока

.

Запишите

диапазон

напряжения

переменного

тока

,

затем

вручную

выберите

диапазон

напряжения

постоянного

тока

,

равный

или

превосходящий

диапазон

напряжения

переменного

тока

.

Данная

процедура

повышает

точность

измерения

постоянного

тока

благодаря

тому

,

что

контуры

защиты

на

входе

не

задействованы

.
