3

Модель

hFE

°C

М830В

+

+

+

+

+

+

М832

+

+

+

+

+

+

+

+

М838

+

+

+

+

+

+

+

+

Таблица 2

ификации для каждого диапазона измерения.

•  Не прикасайтесь к неиспользуемым гнездам, когда прибор подключен к измеряемой схеме.

•  Если  порядок  измеряемой  величины  не  известен  заранее,  установите

переключатель пределов на максимальное значение.

•  Перед изменением положения переключателя пределов отсоедините щупы прибора от из-

меряемой схемы.

•  При  проведении  измерений  в  телевизорах  и  импульсных  блоках  питания

всегда помните, что в измеряемых точках могут присутствовать импульсы  высокого напря-

жения, которые могут вывести из строя прибор.

•  Отключайте питание и разряжайте высоковольтные конденсаторы при измерении электри-

ческого сопротивления, проверке целостности цепи, диодов.

•  Перед установкой транзистора для проверки убедитесь, что щупы прибора не подключены

к электрическим цепям.

•  Никогда не измеряйте сопротивлений во включенной схеме.

•  Заменяйте батарею сразу при появлении значка

•  Всегда  будьте  осторожны  при  работе  с  напряжениями  свыше  60  В  постоянного  или  30  В

переменного тока.

Вслучае нарушения установленных производителем правил эксплуатации, примененная

в приборе защита может ухудшиться.

При появлении сбоев или ошибок в работе прибора нужно немедленно прекратить его экс-

плуатацию. Диагностика и ремонт мультиметра должны выполняться в специализированных

мастерских.

При  уходе  за  изделием  для  чистки  применяйте  мягкую  ткань,  не  используйте  абразивы

и растворители.

1.  НАЗНАЧЕНИЕ

Цифровые мультиметры M830B, M832, M838 EKF Master - это компактные приборы со

следующим набором функций (функции для конкретной модели см. в таблице 2):

- измерение постоянного напряжения (DCV)
- измерение переменного напряжения (ACV)
- измерение постоянного тока (DCA)
- измерение электрического сопротивления
- измерение температуры
- проверка диодов
- проверка транзисторов
- проверка целостности цепи (звуковая прозвонка)
- генерация сигналов частотой 50 Гц (меандр).

2.  ЭЛЕМЕНТЫ ЛИЦЕВОЙ ПАНЕЛИ

3.  ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1. LCD-дисплей 3

1/2

 разряда, высота знаков 12,7 мм.

2. Поворотный переключатель для выбора функции и

предела измерения, а также для включения/отключения

прибора. Прибор находится в выключенном состоянии,

когда переключатель установлен в положение «OFF».

3. Гнездо hFE для измерения коэффициента усиления

транзисторов.

4. Входное гнездо «10 A» для подключения щупа

положительной полярности, при измерении силы тока

до 10 A.

5. Входное гнездо «V

Ω

mA» для подключения щупа по-

ложительной полярности, при измерении напряжения,

сопротивления, силы тока до 200 мА.

6. Входное гнездо «COM» для подключения щупа от-

рицательной полярности.

Таблица 3

Параметр

Значение

Максимальное показание дисплея

1999 с автоматическим определением полярности

Метод измерения

АЦП двойного интегрирования

Время измерения

 2 измерения в секунду

Индикатор перегрузки

«1» на LCD-дисплее

Индикатор разряда батареи

символ на LCD-дисплее

Индикатор полярности

знак « - » при отрицательной полярности

Категория безопасности

CATI 1000V / CAT II 600V

Изоляция корпуса

двойная, класс II

Степень защиты по ГОСТ 14254

IP20

Рабочая температура

от 0 до + 40 °С, при относительной влажности

не более 80%

Высота над уровнем моря

до 2000 м

Напряжение питания

9 В. Батарея типа «КРОНА» (NEDA 1604, 6F22)

Размеры, мм

126х70х26

Вес, г

108 (с батареей)

Срок службы, лет

10

750

200

2000

20m

m

200

10

hFE

A

V

V

1000

2000m

200m

200

20

2000

200

200k

2000

20k

TEMP

C

OFF

B

B

C

E

E

E

E

C

mA

CAT I 1000V

CAT II 600V

200mA

MAX

10A

max 10 s each 15 m

unfused

COM

500V max

M 8 3 8

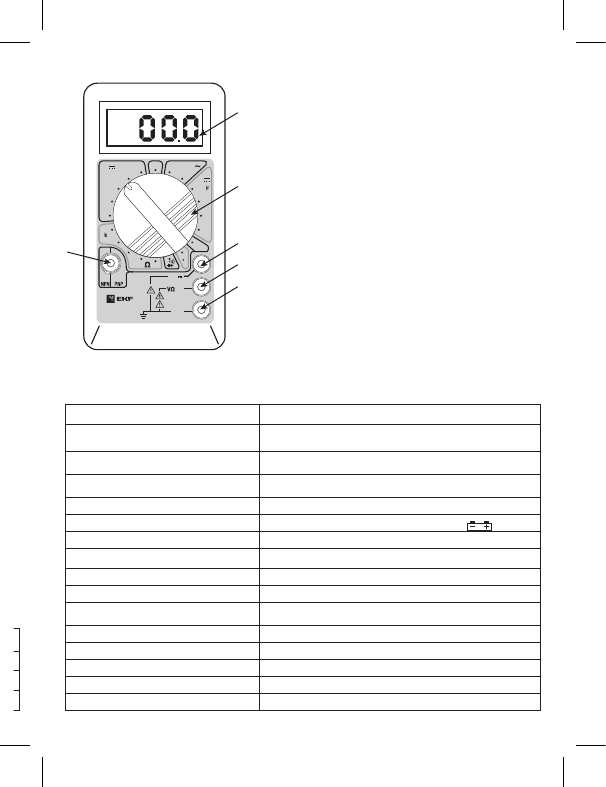

Рис. 1 Элементы лицевой панели

1

5

4

2

6

3
