ПРОЗВОНКА СОЕДИНЕНИЙ
• Установите поворотный переключатель в положение « ».
• Нажмите клавишу «FUNC» и выберите « ».
• Подсоедините щупы к двум точкам проверяемой цепи.
• Если между точками сопротивление ниже 30Ом, раздастся
звуковой сигнал.
ПРОВЕРКА ДИОДОВ
• Установите поворотный переключатель в положение « ».
• Нажмите клавишу «FUNC» и выберите « ».
• Подсоедините щуп прибора к аноду, а черный измерительный
щуп к катоду проверяемого диода.
• Дисплей покажет величину прямого падения напряжения на
диоде в мВ. При обратном подключении щупов к диоду дисплей
покажет «OL».
БЕСКОНТАКТНОЕ
ОБНАРУЖЕНИЕ
ПЕРЕМЕННОГО
НАПРЯЖЕНИЯ
Осторожно! Результат измерения только для справочной
информации. Данная функция может дать не правильное
предупреждение из-за различных внешних помех.
1. Установите поворотный переключатель в положение «OFF».
2. Приложите датчик «бесконтактного обнаружения напряжения» к
стене, и медленно перемещайте детектор в районе поиска
напряжения.
3. При приближении к цепи, находящейся под напряжением,
замигает светодиод.
РЕЖИМ ЭКОНОМИИ БАТАРЕЙКИ
(«СПЯЩИЙ РЕЖИМ»)
Прибор автоматически переходит в «спящий режим», если
изменение функций, диапазонов или нажатие кнопок не
выполняется в течение 15 минут. Нажатие любой кнопки или
изменение положения поворотного переключателя приводит к
активации Прибора.
РЕЖИМ ФИКСАЦИИ ДАННЫХ
Осторожно! Чтобы избежать поражения электрическим
током, следует помнить о том, что при активированном
режиме «HOLD» содержимое экрана не изменяется при
подаче различного напряжения.
Если вам требуется сохранить результат измерения на дисплее,
нажмите кнопку «HOLD». На дисплее зафиксируется текущее
показание. Что бы вернутся к обычному режиму работы повторно
нажмите кнопку «HOLD» или измените положение поворотного
переключателя.
ПОДСВЕТКА
Для включения и выключения подсветки нажмите кнопку « ».
Подсветка автоматически выключается через 20 сек.
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО / ПОСТОЯННОГО НАПРЯЖЕНИЯ
• Установите поворотный переключатель в положение « ».
• Нажмите клавишу «FUNC» и выберите измерение переменного
(AC) или постоянного (DC) напряжения.
• Подсоедините щупы к исследуемой схеме или устройству.
• Считайте измеренное значение на дисплее.
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО / ПОСТОЯННОГО ТОКА
• Установите поворотный переключатель в положение « » или
« ».
• Нажмите клавишу «FUNC» и выберите измерение переменного
тока или постоянного тока.
• Разомкните исследуемую цепь и подсоедините щупы прибора
последовательно с нагрузкой, в которой измеряется ток.
• Считайте измеренное значение на дисплее.
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
ЦИФРОВОГО МУЛЬТИМЕТРА
26045 5
ОГЛАВЛЕНИЕ
ВВЕДЕНИЕ
Введение .......................................................................................... 1
Информация по технике безопасности .......................................... 2
Описание внешнего вида прибора ................................................. 4
Измерения ........................................................................................ 5
Обслуживание.................................................................................. 7
Общие характеристики.................................................................... 7
Спецификации точности ................................................................. 8
Гарантия ......................................................................................... 11
Дата производства......................................................................... 11
Паспорт изделия............................................................................ 11
Цифровой мультиметр соответствует основным техническим
требованиями для электронных измерительных приборов.
Данный мультиметр является переносным измерительным
прибором с ЖК-дисплеем, предназначенным для измерения
постоянного и переменного напряжения, постоянного и
переменного тока, сопротивления, проверки: диодов и
«прозвонки» цепи. Также мультиметр имеет функцию подсветки
экрана и режим фиксации данных. Эта серия приборов может
быть широко использована для школ, лабораторий,
научно-исследовательских институтов, предприятий и заводов,
для различной электронной промышленности. Прибор работает
от встроенной батареи. Перед началом работы с прибором
внимательно ознакомьтесь с руководством по эксплуатации.
* Фирма-изготовитель оставляет за собой право на внесение изменений в
конструкцию, дизайн и комплектацию изделия, не ухудшающих его
технических характеристик и не влияющих на безопасность конечной
продукции.
ИНФОРМАЦИЯ ПО ТЕХНИКЕ
БЕЗОПАСНОСТИ
СИМВОЛЫ
ОПИСАНИЕ ВНЕШНЕГО ВИДА ПРИБОРА
ОБСЛУЖИВАНИЕ
ОБЩИЕ ХАРАКТЕРИСТИКИ
ИЗМЕРЕНИЯ
Следуйте данным инструкциям во избежание возникновения
травм и поражения электрическим током:
• Внимательно изучите все инструкции.
• Перед использованием прибора ознакомьтесь со всеми
правилами техники безопасности.
• Используйте данный прибор только по назначению.
• Осмотрите корпус прибора перед использованием. Обратите
внимание на возможные трещины или сколы в пластмассовом
корпусе.
• Не используйте прибор, если он поврежден, или в его работе
возникли неполадки.
• При выполнении измерений используйте только измерительные
шнуры с соответствующим допустимым напряжением и силой
тока.
• Напряжение между клеммами или между клеммами и
заземлением не должно превышать номинальных значений.
• При проведении измерений не забывайте, что в измеряемых
точках могут присутствовать импульсы напряжения большой
амплитуды, которые могут вывести из строя прибор.
• Щуп общей цепи подсоединяйте первым и отсоединяйте
последним, а щуп под напряжением подсоединяйте последним и
отсоединяйте первым.
• Пальцы должны находиться за защитными упорами для
пальцев на щупе.
• Никогда не проводите измерение сопротивления, в схемах,
находящихся под напряжением.
• Если загорелся индикатор низкого заряда батарей, их
необходимо заменить.
• Извлеките элементы питания, если прибор не используется
длительное время, или если температура хранения превышает
+50°C.
• Никогда не работайте с прибором со снятой задней крышкой.
Во избежание получения недостоверных показаний, батареи
следует менять сразу после появления индикатора низкого
заряда батареи « ».
Для
предотвращения
травм,
устанавливайте
плавкие
предохранители с указанными значениями силы тока и
напряжения. Перед открытием корпуса или крышки батарейного
отсека отсоедините измерительные провода. Для очистки
корпуса прибора применяйте мягкую ткань, смоченной раствором
нейтрального моющего средства.
Не используйте абразивные материалы и растворители.
Влага и грязь на контактах разъемов могут влиять на показания
прибора.
Если Прибор не работает, сначала проверьте батареи и плавкий
предохранитель, затем прочитайте данное руководство, чтобы
убедиться, что Вы правильно работаете с Прибором.
Калибровку прибора рекомендуется выполнять каждые 12 месяцев.
Метод индикации ........................................................... ЖК дисплей
Предел измерения переменного напряжения......................... 600В
Пределы измерения постоянного напряжения ....................... 600В
Пределы измерения постоянного тока ................................. 200мА
Предел измерения переменного тока................................... 200мА
Пределы измерения сопротивления цепи...........................200кОм
Пределы измерения сопротивления изоляции ................... 20МОм
Режим «Прозвонка» ................................................................... есть
Проверка диодов ........................................................................ есть
Светодиодный фонарь............................................................... есть
Бесконтактное обнаружение напряжения ................................ есть
Автоматическое переключения диапазонов измерений ......... есть
Запоминание последних данных измерений............................ есть
Индикация низкого заряда батареи .......................................... есть
Подсветка дисплея ..................................................................... есть
Автоматическое выключение .................................... через 15 мин.
Защита от перегрузки................................................................. есть
Питание ...................................................батарея 2 х 1.5В, тип ААА
Рабочая температура.................... 0°С-40°С, при влажности <80%
Размер ............................................................ 128мм х 61мм х 25мм
Вес ............................................................................................ 150гр.
АС (переменный ток)
DC (постоянный ток)
Опасное напряжение
Батарейка (батарейка разряжена, если
этот знак появляется на экране)
Не утилизируйте данный продукт в качестве
несортированных городских отходов.
По вопросам утилизации обращайтесь
в корпорацию или в компанию
с соответствующей квалификацией.
Предохранитель
Двойная изоляция
Важная информация, см. руководство
Заземление
Постоянный и переменный ток

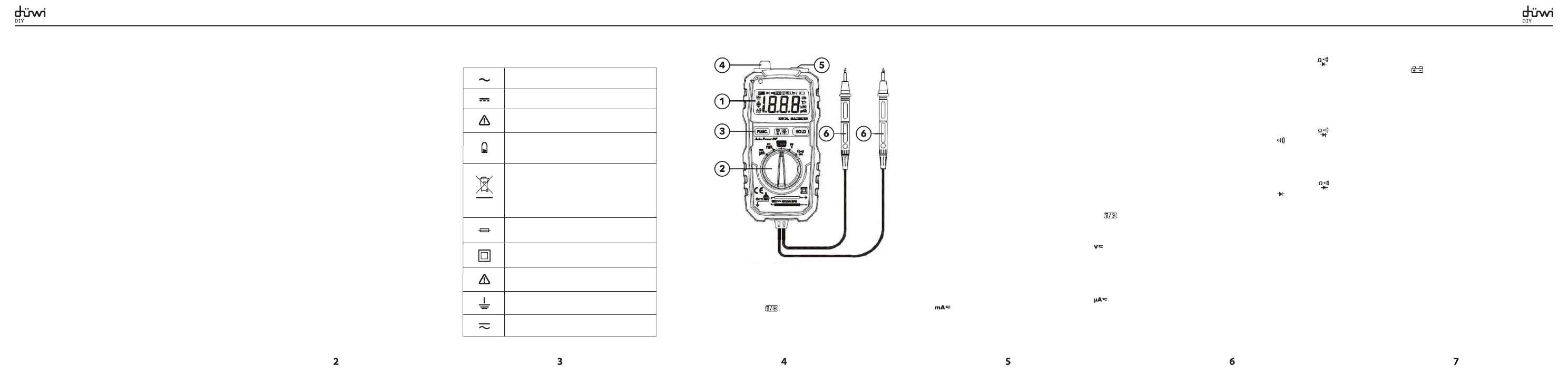

1. Жидкокристаллический дисплей.
2. Поворотный переключатель режимов.
3. Кнопки:
«FUNC» – производит переключения функций. Вольт амперного
диапазона, постоянного/переменного режима, диапазона
сопротивления « » – служит для включения подсветки
экрана и светодиодного фонарика.
«HOLD» – служит для включения режима фиксации данных.
4. Светодиодный фонарь.
5. Датчик бесконтактного обнаружения напряжения.
6. Измерительные щупы.
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ
• Установите поворотный переключатель в положение « ».
• Нажмите клавишу «FUNC» и выберите измерение сопротивления.
• Если измеряемое сопротивление установлено в схеме, перед
проведением измерений выключите питание и разрядите все
емкости схемы.
• Подсоедините щупы к сопротивлению.
• Считайте измеренное значение на дисплее.
