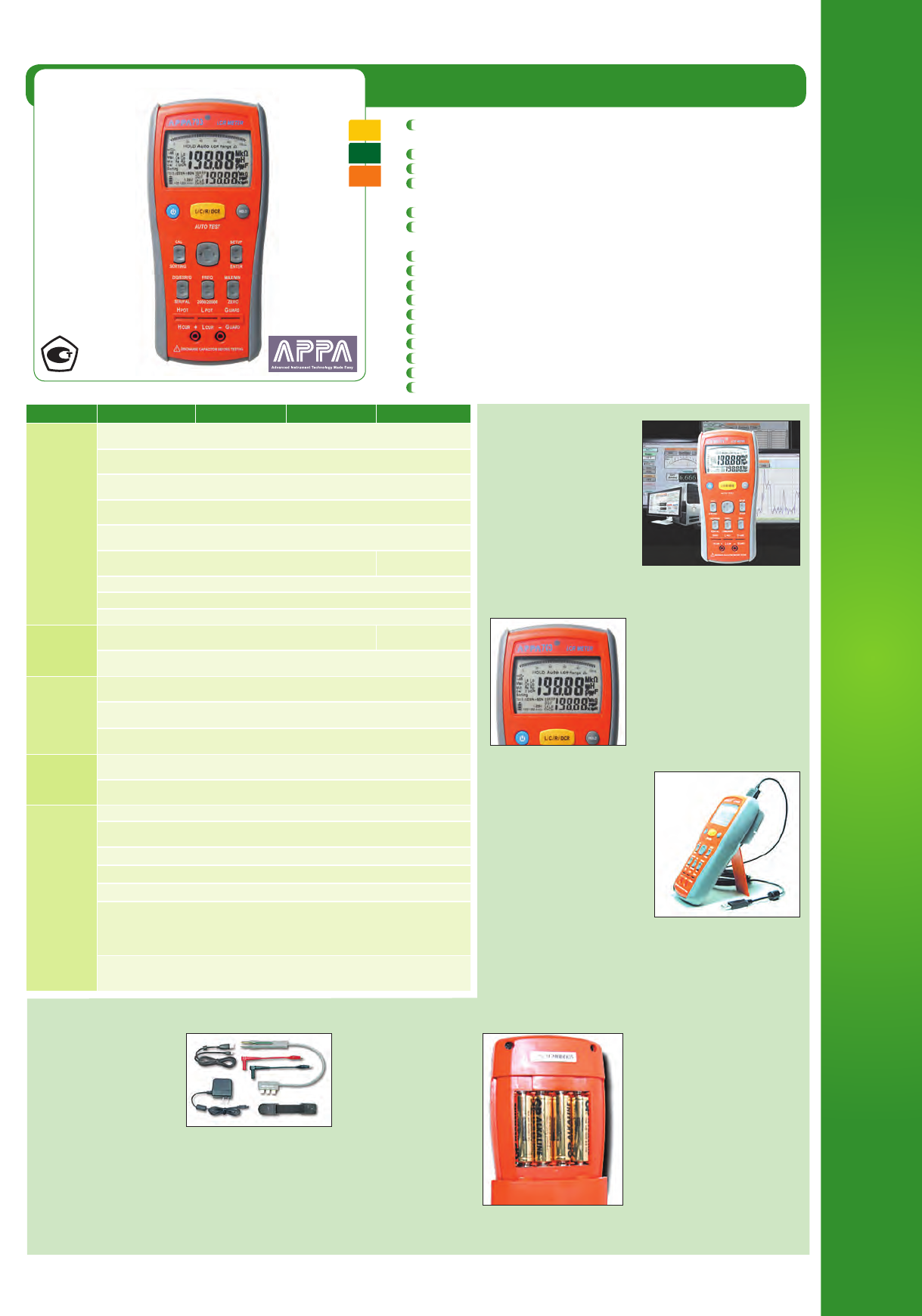

APPA Rlc 703 - Инструкция по эксплуатации

ИЗМЕРИТЕЛИ ПАР

АМЕТРОВ RLC

67

  Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь,

добротности, сопр. постоянному току (Rdc), экв. послед. сопротивления (ESR)

  Измерение фазового сдвига между током и напряжением

θ

 (

APPA 700B, 703

)

  Базовая погрешность: ± 0,2% (C, L)
  Частота тест-сигн.: 100 Гц, 120 Гц, 1 кГц -

APPA 700B

; 100 Гц, 120 Гц, 1 кГц, 10 кГц

-

APPA 701

; 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц -

APPA 703

; уров. 1,25 В (фикс.)

  Схема измерения: параллельная / последовательная
  Одновременная индикация двух измеряемых параметров (осн. шкала - Rs,Rp,

DCR, Ls, Lp, Cs, Cp; дополнит. шкала -

θ

, ESR, D, Q)

  Режим

∆

- измерений (Zeroing)

  Режим сортировки для входного контроля (10 номиналов % допуска)
  Ведение статистики (режим MAX/MIN -

APPA 703

)

  Режим компенсации начальной емкости и сопротивления
  Макс. индикация 20000, 1,25 изм./сек, графическая шкала
  Автоматический выбор и удержание предела измерения
  Универсальное питание (батареи или сетевой адаптер -

 APPA 703

)

  Современный дизайн, простота эксплуатации
  Ударопрочное пыле-влагозащищенное исполнение
  USB интерфейс

Измеритель параметров RLC

APPA 700B

APPA 701
APPA 703

Днём и ночью

Во время измерений не надо

отвлекаться на принудительное

ручное включение подсветки.

В условиях недостаточной

видимости автоматика сделает

это за оператора!
Фотоэлемент (встроен в

переднюю панель) управляет

автовключением подсветки,

обеспечивая оператору

визуальный контроль

показаний на экране и повышая

безопасность и удобство в

работе.

Полная автоматизация

измерений

В измерителе имеется

интеллектуальная схема

автовыбора режима измерений.

При включении питания

автоматически измеряется: L/ C/

R с отображением параметра Q,

D и

q

 (703) в зависимости от типа

подключенного типа компонента

(радиодетали).
Это первый в мире LCR-метр

с функцией автовыбора при

тестировании.

USB интерфейс

LCR-метр 700-серии имеет

оптоизолированный USB

интерфейс ДУ, наиболее

удобный и безопасный

при подключении к ПК

для передачи записанных

данных. Посредством USB

порта прибор подключается к

источнику питания постоянного

напряжения (DC power supply).
Предусмотрена внутренняя

программная калибровка

(требует наличия

эталона-калибратора и

специализированного

ПО; выполняется в

сертифицированном сервис-

центре).

Быстрая и удобная

замена батарей

Корпус LCR-измерителя

разработан для

практического удобства

пользователя. Теперь не

требуется снятие всей

задней крышки корпуса и

вскрытие прибора вплоть

до схем внутреннего

монтажа. Открутив всего

один винт обеспечивается

доступ к батарейному

отсеку для замены

источников питания.

Никаких опций - для

работы всё включено

LCR-метр 700-серии не

требует каких либо опций

для измерений. Силиконовые

провода (не «дубеющие» на

холоде) с зажимом-«крокодил»

в изоляции обеспечат

безопасные и комфортные

измерения.
Дополнительно для APPA-703

в комплект поставки входят:

4-х проводный измерительный

кабель с пробником-пинцетом

(SMD), сетевой адаптер

питания, кабель USB, ПО на

CD-диске.

Сверхнадежная защита и

функциональность

Эргономичный корпус LCR-метр

700-серии, удачно интегрирован с

надежным многофункциональным

защитным чехлом.
 Помимо основной функции чехол

дополнительно имеет: подставку-

упор для удобного вертикального

расположения, крюк-петлю для

подвешивания, фиксаторы для

крепления измерительных проводов

при хранении.
Прибор разработан для применения

в жестких полевых и промышленных

условиях, имеет противоударное

исполнение, допускающее падение

с высоты 1,3 м на бетонный пол без

утраты работоспособности.

R

L

C

íîâèíêà

Характ.

Параметры

APPA 700В

APPA 701

APPA 703

ИЗМЕРЕНИЕ
RLC

Сопротивление (Rdc)

20 Ом…200 МОм;

Разреш.: 0,001 Ом

Диапазон:0,01 Ом…20 МОм; Разрешение:

0,001 Ом

Емкость (C)

2 нФ…20 мФ;

Разреш.: 0,1 пФ

Диапазон: 20 пФ…20 мФ; Разрешение:

0,001 пФ

Индуктивность (L)

2 мГн…20 кГн;

Разреш.: 0,1 мГн

Диапазон:20 мкГн…2000 Гн; Разрешение:

0,001 мкГн

Добротность (Q)

Диап.: 2,000…2000;

Разреш.: 0,001

Диапазон: 0,000…999; Разрешение: 0,001

Тангенс угла потерь (D) Диап.: 2,000…2000;

Разреш.: 0,001

Диапазон: 0,000…999; Разрешение: 0,001

Фазового сдвига (

q

)

Диап.: -90

°

... +90

°

Разрешение: 1

°

-

Диап.: -90

°

... +90

°

Разрешение: 1

°

Погр. измерения

Базовая

±

0,2%

Скорость измерения

1,25 измерений/сек.

Схема измерения

Параллельная / последовательная

ТЕСТ СИГНАЛ

Частоты тест-сигнала

(фиксированные)

100 Гц, 120 Гц, 1 кГц

100 Гц, 120 Гц, 1 кГц,

10 кГц

100 Гц, 120 Гц, 1 кГц,

10 кГц, 100 кГц

Уровень тест-сигнала

(фиксированный)

600 мВскз

ДОПОЛНИ-
ТЕЛЬНЫЕ
ФУНКЦИИ

Режим индикации

измерений

Абсолютное значение,

∆

-измерение, Max/Min (APPA 703)

Режим сортировки

10 фикс. номиналов (±0,1%, ±0,2%, ±0,25%, ±0,5%, 1%, 2%, 5%,

10%, 20%, (+80%/-20%))

Интерфейс

для связи с ПК

USB (оптоизолированный)

ДИСПЛЕЙ

Тип индикатора

ЖК индикатор: основной экран (R, L, C), дополнительный экран

(Q, D,

q

, ESR), индикатор параметров режима измерения

Формат индикации

5 разрядов на основном экране (20.000)

5 разрядов на дополнительном экране

ОБЩИЕ
ДАННЫЕ

Условия эксплуатации

0

°

С... 50

°

С и относительная влажность до 80%

Напряжение питания

 АА 4х1,5 В (непрерывная работа 30 ч) или сеть 220В/50Гц через

адаптер (APPA 703)

Авто-отключение

10 мин.

Габаритные размеры

95

×

207

×

52 мм

Масса

0.63 кг

Комплект поставки

руководство по эксплуатации, батарея питания (4), кабель

«банан-крокодил» (2), короткозамыкатель, магнитный

держатель,

только для APPA 703:

 4-хпроводный измерительный

кабель с пробником-пинцетом (SMD), адаптер питания, кабель

USB, ПО на CD.

Опции

4-проводный измерительный кабель c 4-крокодилами

(DC-700 для АРРА - 700В/ -701/ -703)
