Измерители параметров электрических сетей _____________

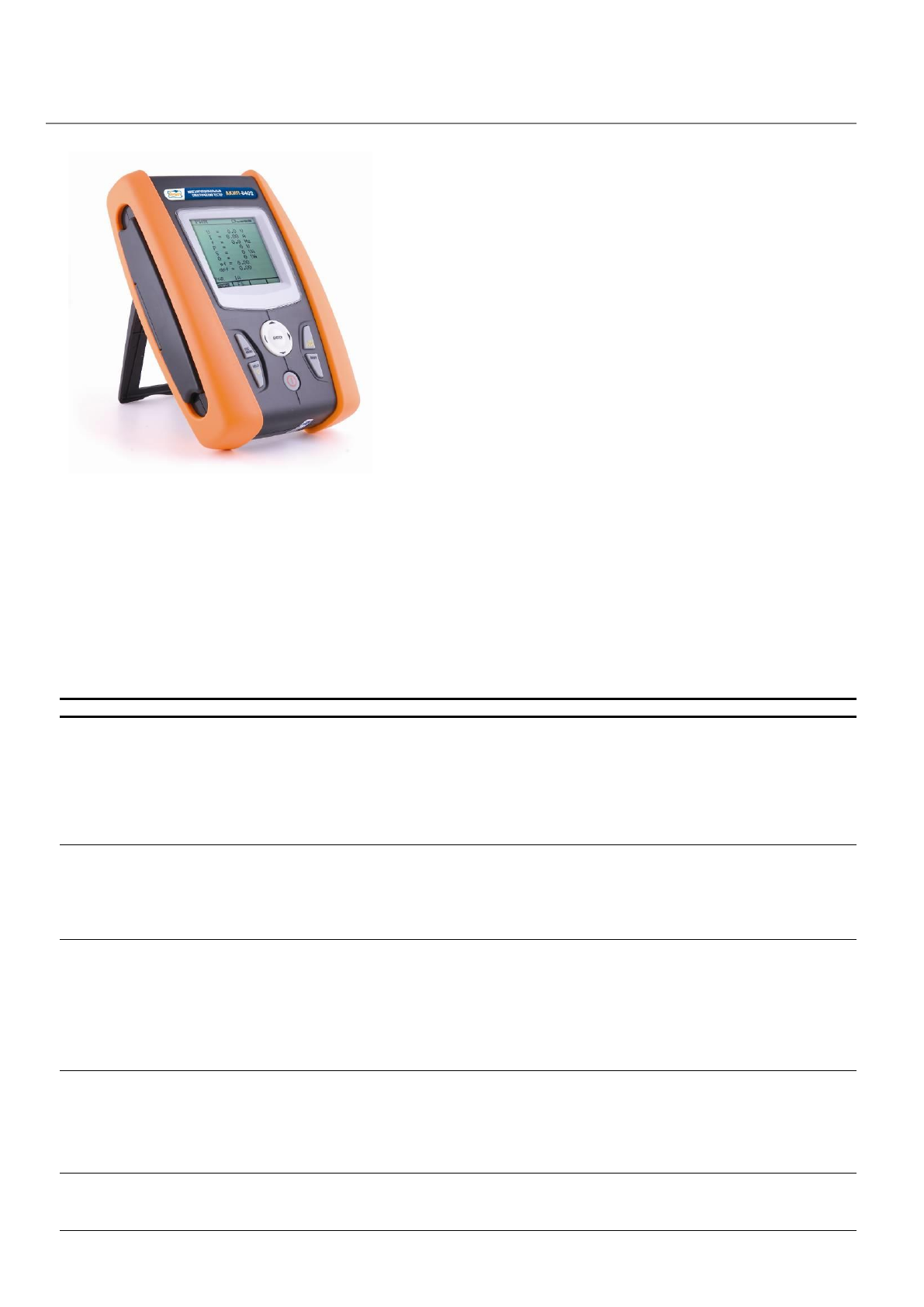

АКИП-8402
Измерители параметров электрических сетей
АКИП-8401, АКИП-8402
АКИП™
Комбинированные приборы для измерения параметров в
однофазных и трехфазных электрических сетях и контроля норм
электробезопасности оборудования и энергосистем
Проверка целостности и измерение сопротивления защитных
проводников заземления и зануления (ток > 200 мА)
Измерение параметров УЗО (АС, А - общего и селективного типа):
время отключения, ток отключения, напряжение прикосновения,
полное сопротивление цепи заземления без отключения УЗО (ток 15
мА)
Измерение полного сопротивления цепи «Ф-Ф», «Ф-Н» и петли «Ф-З»,
вычисление ожидаемого тока КЗ (до 41,5 кА)
Измерение сопротивления изоляции до 2 ГОм (50 В, 100 В, 250 В,
500
В,1000 В)
Функция «
Автоизмерение
» (полное сопротивление цепи заземления
+ тест УЗО + измерение сопротивления изоляции)
Определение правильности подключения и последовательности
чередования фаз (индикация)
Измерение токов утечки (с внешним т/преобразователем -
опция
)
Режим «
Power
»: измерение в однофазных сетях: переменного тока и
напряжения (TRMS), активной/ реактивной/ полной мощности, коэфф.
мощности, гармоник тока и напряжения, отклонения частоты
(
АКИП-
8402 c
опцией HT96U
)
Режим «AUX»: измерение параметров окружающей среды:
температуры, влажности, освещенности
(
АКИП-8402 опционально)
Внутренняя память (500 тестов)
ЖК-дисплей, батарейное питание, автовыключение, справочное меню
Оптический USB интерфейс (опционально: ПО для анализа + кабель)
Исполнение с двойной изоляцией корпуса (класс 2)
1.
Технические данные:
ХАРАКТЕРИСТИКИ
ПАРАМЕТРЫ
ЗНАЧЕНИЯ
ИЗМЕРЕНИЕ
ЦЕЛОСТНОСТИ
ЗАЩИТНЫХ
ПРОВОДНИКОВ
Макс. напряжение теста
(авто, R+Time, R-Time)*
От 4 до 24 В, постоянное (без нагрузки)
Тестовый ток
> 0,2 А, постоянный (сопротивление < 5 Ом)
Разрешение
1 мА
Диапазон измерений
0,01…9,99 Ом/ 10,0…99,9 Ом
Разрешение
0,01 Ом/ 0,1 Ом
Погрешность измерения
(2,0 % + 2 ед.сч.)
ИЗМЕРЕНИЕ
СОПРОТИВЛЕНИЯ
ИЗОЛЯЦИИ
Тестовое напряжение Uтест (пост.)
50 В /100 В /250 В / 500 В / 1000 В
Диапазон измерений (МОм)
0,01…1999
До 4 поддиапазонов в зависимости от Uтест
Макс. разрешение (МОм)
0,01
Погрешность измерения
От 2 % до 5 % - в зависимости от поддиапазона
ИЗМЕРЕНИЕ ВРЕМЕНИ
ОТКЛЮЧЕНИЯ УЗО
Тестовый ток
10-30-100-300-500-650-1000
мА
Время отключения (мс) и
начальное значение
дифф. тока (∆ I)
1…999 тестовый ток ½ I∆N, I∆N
1…200 тестовый ток 2 I∆N для ВДТ общего типа
1…250 тестовый ток 2 I∆N для ВДТ селективного типа
1…50 тестовый ток 5 I∆N для ВДТ общего типа
1…160 тестовый ток 2 I∆N для ВДТ селективного типа
Разрешение
1 мс
Погрешность измерения
(2 % + 2 ед. счета)
ИЗМЕРЕНИЕ
ОТКЛЮЧАЮЩЕГО
ТОКА УЗО
Измерение тока отключения
(до 10мА)
(0,5-1,4)
х
I
– АС-тип
(0,5-2)
х
I
– А-тип
Измерение тока отключения
(> 10мА)
(0,5-1,4)
х
I
– АС-тип
(0,5-2)
х
I
– А-тип
Разрешение
0,1
х
I
Погрешность измерений
нижняя граница допуска: - 0 %; верхняя граница допуска: + 5%
ИЗМЕРЕНИЕ
НАПРЯЖЕНИЯ
ПРИКОСНОВЕНИЯ (
U
П
)
Диапазон измерений
0
… 2
х
U
п (Uп = от 25 В до 50 В)
Разрешение
0,1 В
Погрешность измерения
(5,0 % +3 ед.сч.)
