Таблица 1

Позиция

на рис.

Наименование

Количество

1

Манометр высокого давления воды

1

2

Электродвигатель

1

3

Насос высокого давления воды

1

4

Регулировочный клапан

1

5

Реле давления (остановка котла при недостаточном
давлении воды на входе)

1

6

Блок поджига бойлера

1

7

Корпус бойлера

1

8

*Заливная горловина емкости для чистящих средств

1

9

Заливная горловина топливного бака

1

10

Электрический кабель

1

Рукав высокого давления воды с БРС

1

Пистолет с удлинительным копьем и форсункой

1

Руководство по эксплуатации

1

* актуально для модели E5-200-15-Th-F-Cover-Gun


4.4 Устройство и работа аппарата

4.4.1  Органы управления и индикация

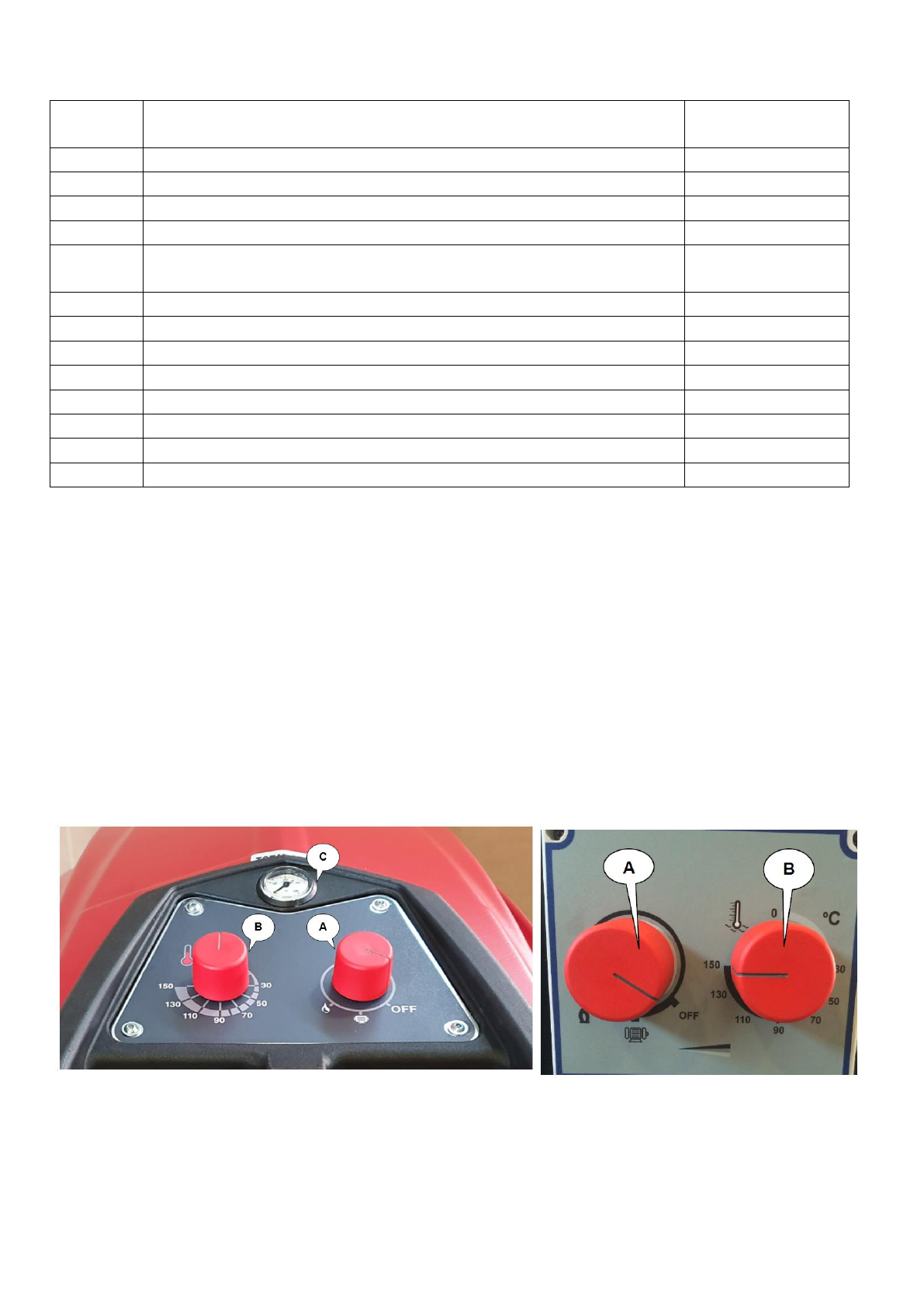

Внешний вид панели управления аппаратом представлен на рис. 3.
Ручка

«А»

 имеет три положения:

1. Положение OFF (ВЫКЛ) – аппарат выключен.
2. Положение ДВИГАТЕЛЬ: электродвигатель привода насоса высокого давления включен.
3. Положение НАГРЕВ: электродвигатель привода насоса и бойлер нагрева воды включены.

Ручка

  «B

»  включает  термостат  бойлера  и  позволяет  регулировать  температуру  воды  на

выходе  из  аппарата  в  соответствии  со  шкалой  значений  от  0  до  140°C  (в  зависимости  от
температуры воды на входе и количества воды на выходе из установки).

Манометр

«C»

 показывает заданное давление воды на выходе из аппарата.

Рис. 3


4.4.2  Принцип работы аппарата

Принцип  действия  аппарата  заключается  в  создании  высокого  давления  воды  насосом  с

электрическим  приводом  и  организации  с  помощью  насадок  (форсунок)  высокоскоростных
водяных  струй,  обладающих  достаточной  кинетической  энергией  для  механического
разрушения  отложений на очищаемой поверхности.
