– 3 –
МОЙКА ВЫСОКОГО ДАВЛЕНИЯ GT 340 IMPERIAL
#
АРТИКУЛ
ОПИСАНИЕ
КОЛ-ВО
В1
002530391
Основание (цилиндр масляный) в сборе
1
В3
002530392
Сальник 30х17х7
1
В4
002530393
Подшипник 6302-2Z
1
В5
002530394
Вал
1
В6
002530395
Шестерня насоса (большая)
1
В7
002530396
Подшипник 629-2Z
1
В8
002530397
Наклонный диск/Косая шайба
1
В9
002530398
Шайба гроверная 8
1
В10
002530399
Болт М8х20
1
В12
002530499
Корпус насоса высокого давления
1
В13
002530500
Крышка насоса высокого давления
1
В14
002530402
Сальник плунжера 10х16х4
1
В15
002530403
Основание сальника
1
В16
002530404
Плунжер/Поршень
1
В17
002530405
Стопорная шайба/Тарелка пружины
1
В18
002530406
Пружина плунжера
1
В19
002530501
Коллектор-комплект
1
В20
002530502
Коллектор
1
В21
002530409
Уплотнительное кольцо 5,5х2
2
В22
002530411
Скоба - фиксатор
1
В23
002530412
Уплотнительное кольцо 12х2
1
В24
002530413
Толкатель/Золотник предохранительного клапана
1
В25
002530414
Ограничительное кольцо
1
В26
002530503
Пружина предохранительного клапана
1
В27
002530416
Шпилька U-образная 15х26
1
В28
002530417
Корпус предохранительного клапана
1
В29
002530418
Прокладка предохранительного клапана
1

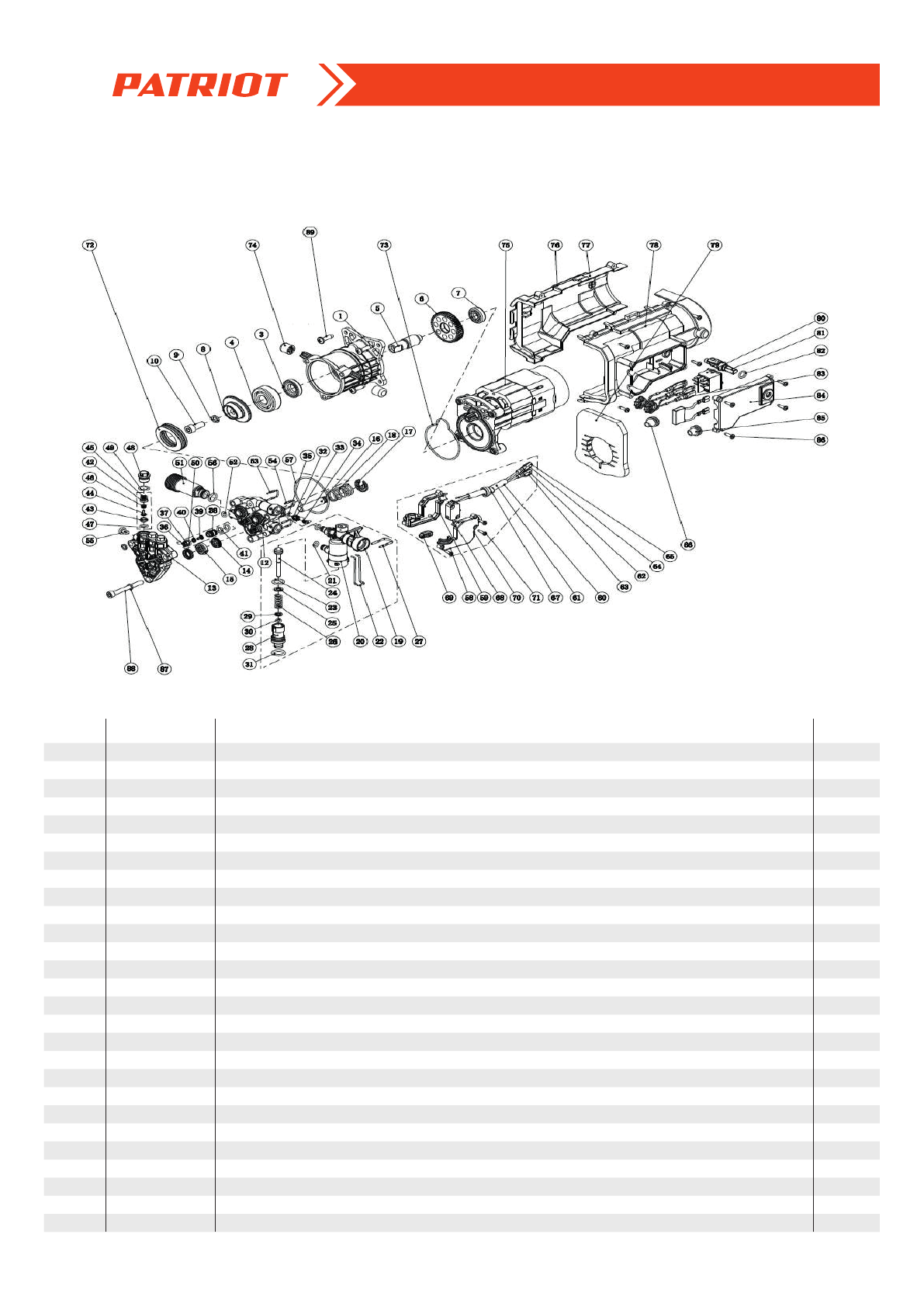

РИСУНОК B
АРТИКУЛ: 322 30 6005
