1

Ventilkörper mit Handgriff

1

12.294

2

Schutzhülse

1

12.295

3

Abdeckschutz

1

12.296

4

Betätigungshebel grau

1

12.298 3

5

Sicherungshebel

1

12.149

6

Abschlussschraube  M 16 x1

1

12.247

7

Stopfen

1

12.287

8

Gewindeführungshülse Ø3 R 1/4“ AG

1

12.250 1

9

Aufsteuerbolzen Ø3

1

12.284 1

10

Stift

1

12.148

11

Lagernadel

1

12.253

12

Edelstahlfeder

1

12.246

13

Edelstahlkugel 8,5

1

12.245

14

Edelstahlsitz Ø7

1

14.118

15

O-Ring  11 x 1,44

1

12.256

16

O-Ring  2,84 x 2,62

1

12.136 1

17

Blechschraube  3,9 x 8

4

12.297

18

Druckstück

1

12.252

19

Rohr kunststoffumspritzt bds. R 1/4” AG

1

15.004 5

20

Überwurfmutter ST 30  M22 x 1,5 IG

1

13.276 1

21

Außen-Sechskant-Nippel  R 1/4” IG

1

13.277 1

22

O-Ring  9,3 x 2,4

1

13.273

23

Aluminium-Dichtring

4

13.275

24

O-Ring  15 x 1,5

1

12.129 1

25

Sicherungsring

1

12.258

26

Gleitschuh Ø3

1

12.289 1

51

Düsenschutz

1

26.002

52

Rohr 500 mm; bds. R1/4”

1

12.385 1

53

ST 30 Nippel M 22 x 1,5 / R1/4” m. ISK

1

13.370

54

Flachstrahldüse 2504 (bei quadro 800)

1

D2504

54.1

Flachstrahldüse 2505 (bei quadro 1000)

1

D2505

54.2

Flachstrahldüse 2507 (bei quadro 1200)

1

D2507

54.3

Flachstrahldüse 2511 (bei quadro 1500 TST)

1

M2511

54.4

Flachstrahldüse 2510 (bei quadro 1500 TS)

1

M2510

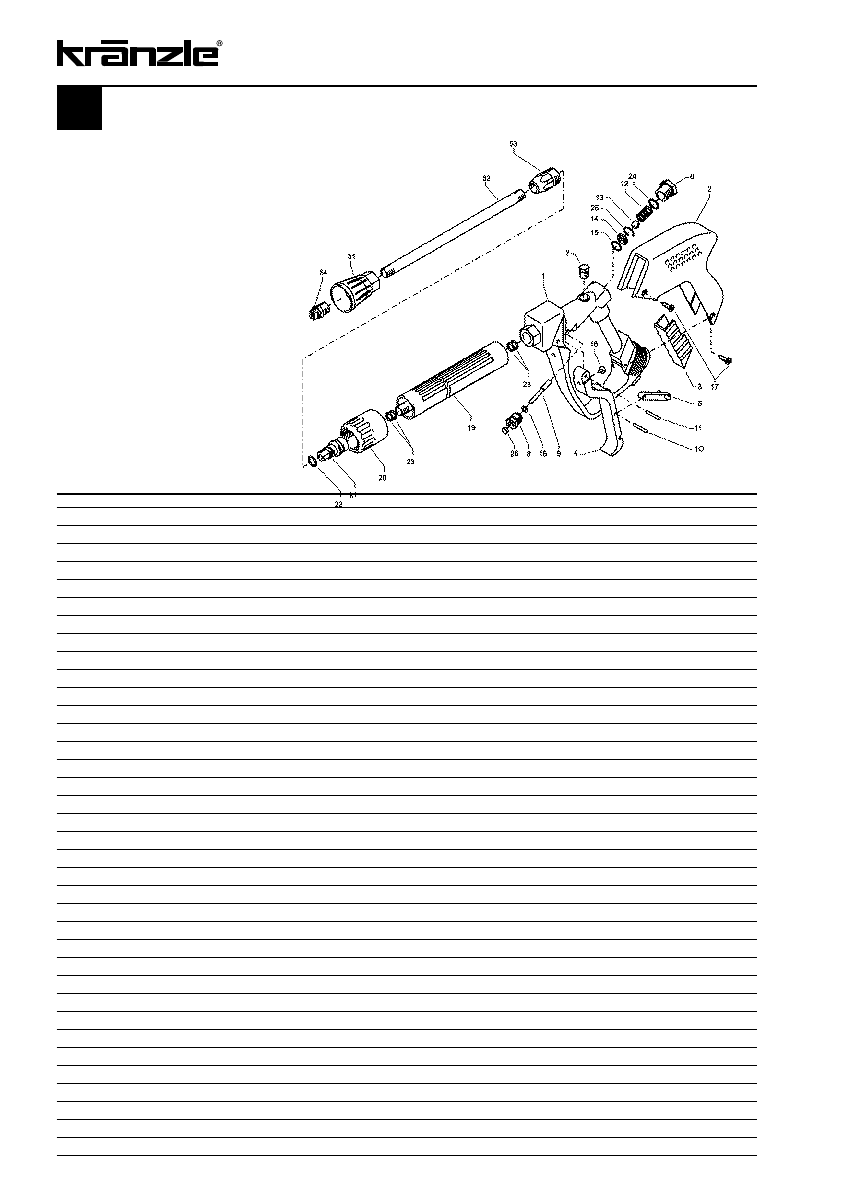

Starlet-Pistole mit Verlängerung

12.320 4

Rep.-Satz „Starlet II“

12.299

bestehend aus je 1x Position: 8, 9, 13-16, 24-26

Спецификация запасных частей

Kränzle quadro 1500 TS / TST

Пистолет 'Starlet'

46

Поз.

Обозначение

Шт.

№ для зак.
