Водопроводная система

Вода должна подаваться в очиститель высокого давления под давлением

(входное давление 1 – 8 бар). Поплавковый клапан регулирует подачу

воды. Затем вода высасывается из водяного бака насосом высокого

давления и под установленным давлением подается в предохранительную

распылительную трубку. Струя высокого давления образуется благодаря

соплу, расположенному на предохранительной распылительной трубке.

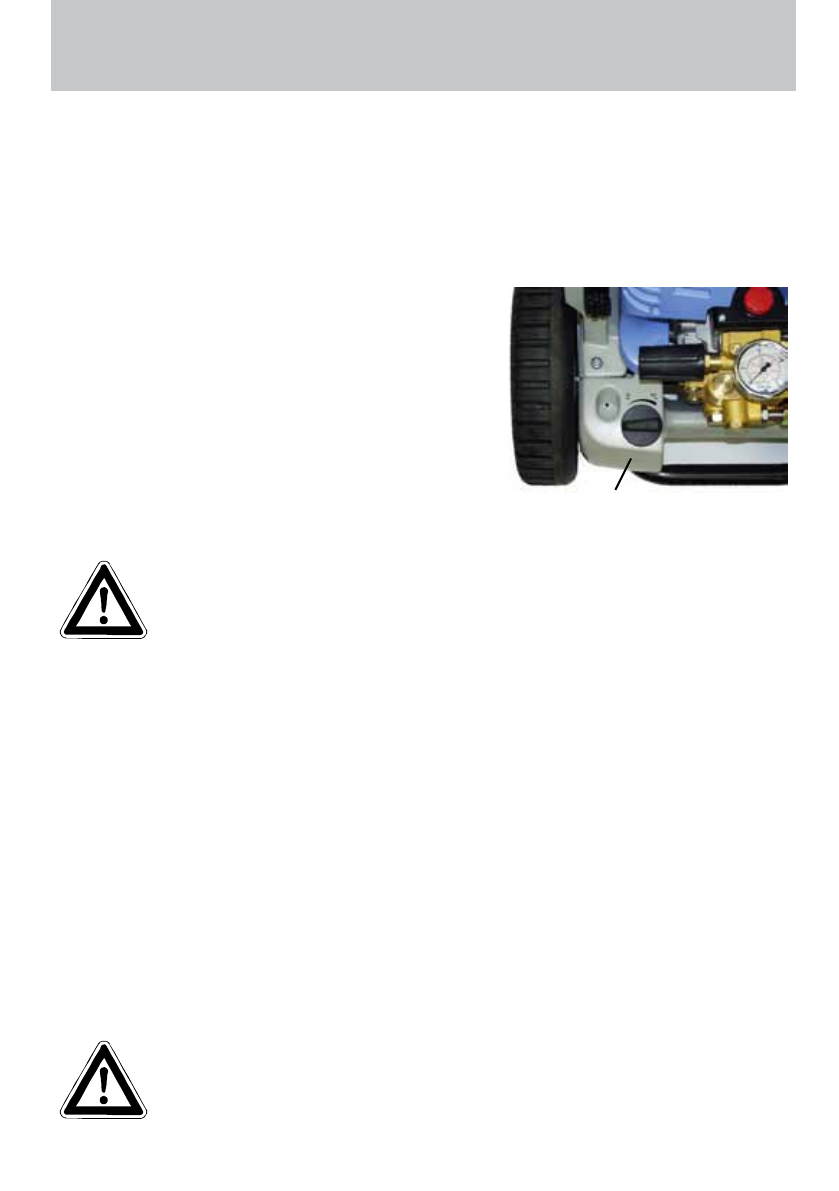

Очистная система

Насос высокого давления может

одновременно всасывать средство для

очистки/ухода и добавлять его в струю

высокого давления. При этом добавки

всасываются насосом и подаются под

настроенным давлением.

Вставьте шланг моющего средства в свой

бачок и откройте клапан моющего средства

(6).

Моющее средство выйдет вместе с водой из сопла высокого давления.

Открыть дозировочный клапан только, если химическая

сетка вставлена в жидкость.

Всосанный воздух разрушает уплотнения насоса!!!

Соблюдать инструкции по защите окружающей среды,

утилизации и защите водоемов!

Описание

6

5

Распылительная трубка с распылительным пистолетом

Распылительный пистолет делает возможной эксплуатацию аппарата только

при включенном предохранительном рычаге переключения.
При нажатии на рычаг распылительный пистолет раскрывается. Жидкость

теперь подается к соплу. Создается давление распыления, быстро

достигающее избранное рабочее давление. Отпустив рычаг переключения,

пистолет перекрывают, жидкость из распылительной трубки выступать не

может, а манометр должен показывать 0 бар.
Толчок давления при закрывании пистолета открывает перепускной клапан,

предохраняющий от повышения давления сверх допустимого. Насос

остается включенным, перекачивая с пониженным избыточным давлением

жидкость в контуре. При открытии пистолета клапан регулирования давления

перекрывается, а насос дальше перекачивает жидкость с избранным

рабочим давлением в распылительную трубку.

Распылительный пистолет является предохранительным

устройством. Ремонт разрешается выполнять только

компетентным лицам. При замене деталей разрешается

использовать только конструкционные детали, допущенные

изготовителем.
