Калибр Руководство по эксплуатации

10

www.kalibrcompany.ru

- вставить разъём шланга высокого давления (рис.1 поз.4) в штуцер;

- отпустить защёлку для фиксации разъёма шланга;

-  проверить  прочность  соединения  попыткой  вытянуть  разъём  шланга  из

штуцера.

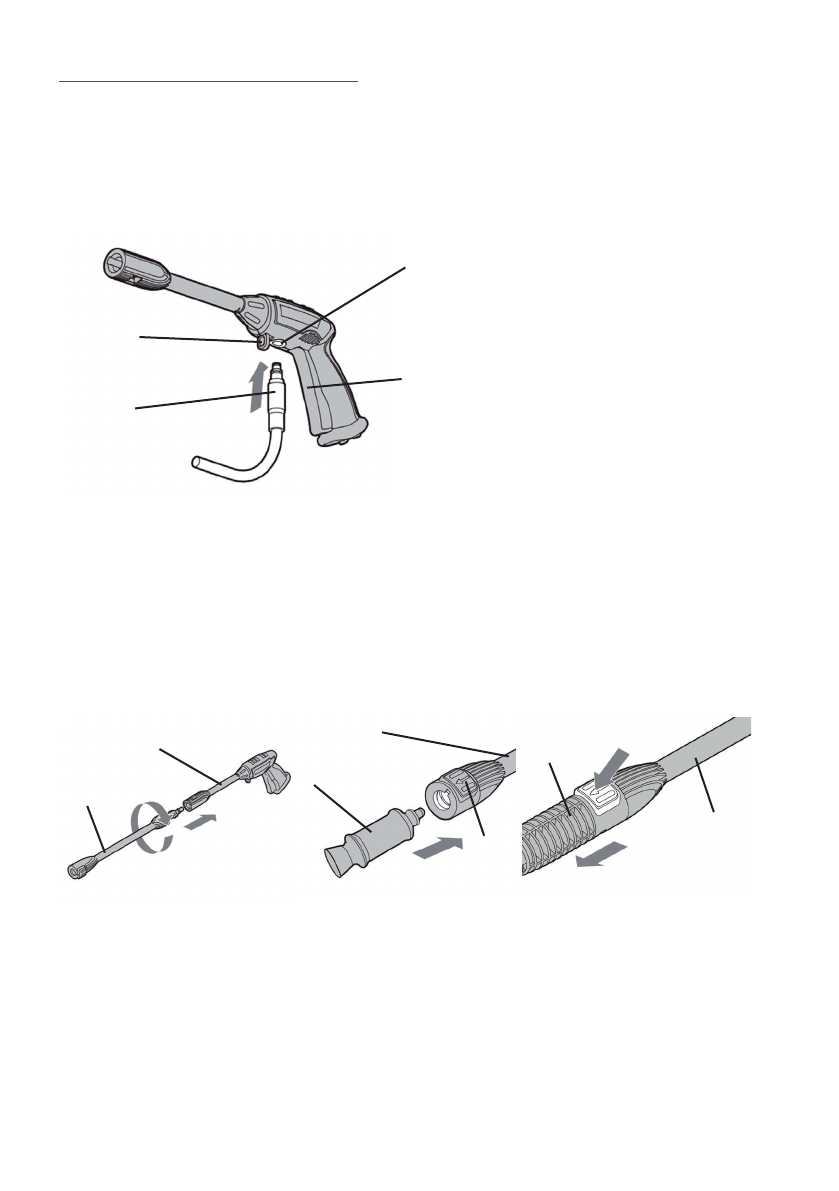

7.1.4 Подключение шланга высокого давления к пистолету (см. рис.4):

- нажать (в сторону курка) защёлку (рис.4 поз.2);

- вставить во входной штуцер (рис.4 поз.3) разъём шланга высокого давле-

ния (рис.4 поз.1);

- отпустить защёлку для фиксации разъёма;

-  проверить  прочность  соединения  попыткой  вытянуть  разъём  шланга  из

штуцера.

7.1.5 Установка/снятие  насадки-удлинителя  и  насадки  распылительной  (см.

рис.5)

- совместив выступ на насадке-удлинителе (рис.5 поз.1) с пазом в торце пи-

столета, вставить хвостовик насадки в пистолет (рис.5 поз.2);

-  надавив,  преодолевая  сопротивление  пружины,  на  насадку  (рис.5  поз.1),

утопить  её  хвостовик  в  пистолете  (рис.5  поз.2)  и  зафиксировать,  повернув  по

рис.5

1

2

3

4

1

1

 – насадка-удлинитель;

2

 – пистолет;

3

 – насадка (форсунка) распылитель-

ная  регулируемая;

4

 –  кнопка  фиксации  насадок;

5

 –  насадка  (форсунка)  рас-

пылительная нерегулируемая

4

5

рис.4

1

 – разъём шланга высокого

      давления;

2

 – защёлка;

3

 – входной штуцер пистолета;

4

 – курок.

3

2

1

4
