Калибр Руководство по эксплуатации
www.kalibrcompany.ru
5
4. Общий вид и устройство мойки

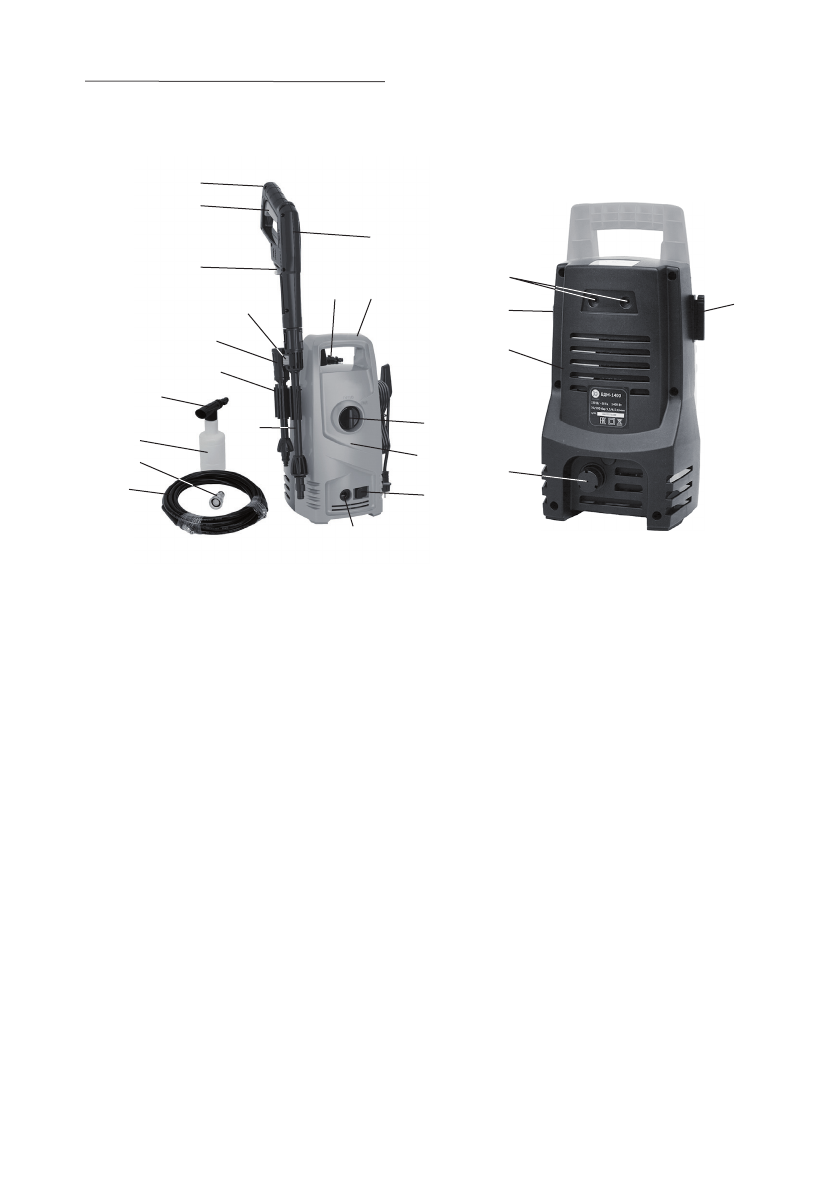

4.1 Общий вид мойки представлен на рис. 1
4.2 Устройство инструмента
Коллекторный электродвигатель в сборе с редуктором и плунжерным насо
-
сом, расположены в пластиковом корпусе (рис.1 поз.13 и поз.19), состоящем из
2-х частей. Вращательный момент с якоря двигателя преобразуется в возврат
-
но-поступательное движение плунжеров насоса. Давление воды из водопро
-
вода (ёмкости) повышается до 70 бар на выходе из шланга высокого давления
(рис.1 поз.4). Ручка выключателя (рис.1 поз.1), выходной штуцер (рис.1 поз.2)
и защёлка (рис.1 поз.3) его фиксации расположены в нижней части передней
панели корпуса. Передняя панель корпуса выполнена заодно с транспортиро
-
вочной рукояткой (рис.1 поз.11). В нижней части задней панели (рис.1 поз.19)
корпуса находятся входной штуцер подключения шланга подачи воды, после
установки коннектора с фильтром (рис.1 поз.16).
В нижней части рукоятки пистолета расположена клавиша (рис.1 поз.5) бло
-
рис. 1
1
2
3
4
5
6
7
8
9
10 11
12
13
14
15
17
18
19
20
21
22
23
16
1
– ручка выключателя;
2
– штуцер выходной;
3
– защёлка фиксации шланга в/д;
4
– шланг в/д;
5
– клавиша блокировки/разблокировки курка;
6
– пистолет;
7
– курок;
8
- защёлка фиксации шланга в/д;
9
- насадка распылительная с регулируемой головкой;
10
– крюк-держатель шланга в/д;
11
– рукоятка транспортировочная;
12
– держатель пи
-
столета и насадок;
13
– передняя панель корпуса;
14
– насадка-удлинитель;
15
– кнопка
фиксации насадки распылительной;
16
– коннектор входного штуцера с фильтром;
17
– бачок для моющего средства;
18
– насадка-пенообразователь;
19
– задняя панель
корпуса;
20
– кронштейн крепления держателя;
21
– крепёжные отверстия крюка-дер
-
жателя шланга;
22
– кронштейн крепления крюка кабеля питания;
23
– заглушка вход
-
ного штуцера.
