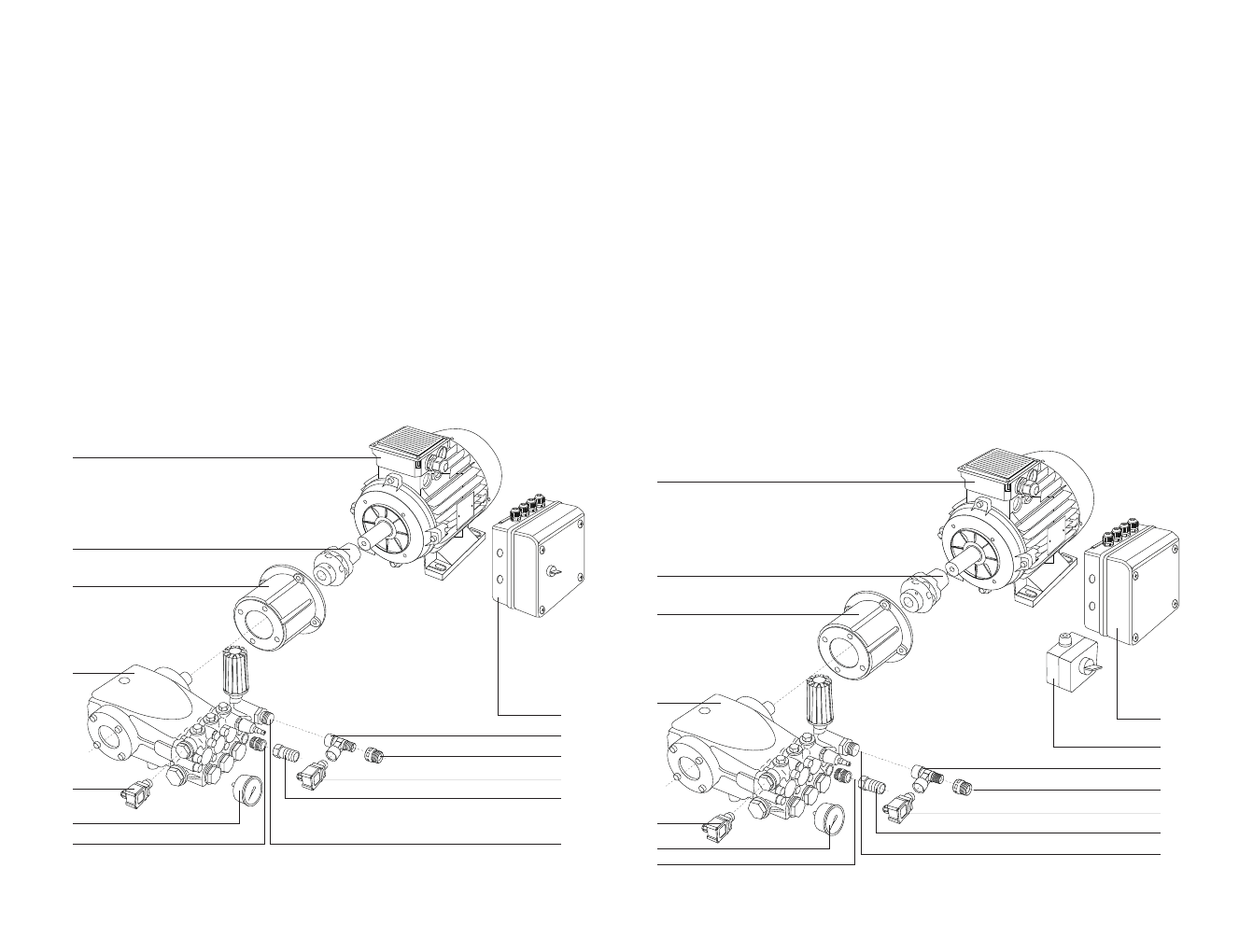

3.5 Составные части аппарата высокого давления
(Комплектации Standard FC)
1. Двигатель электрический (цельный вал).
2. Гибкая муфта.
3. Фланец крепления помпы к двигателю.
4. Помпа Е3В2515 со встроенным регулятором давления.
5. Реле давления 25 бар.
6. Манометр.
7. Ниппель соединительный 1/2 П—
3/4 П.
8. Блок управления АВД.
9. Тройник 3/8
п—
3/8
м—
3/8 м.
10. Ниппель соединительный 3/8 м—22 × 1,5п.
11. Реле давления 45 бар.
12. Переходник под шланг 3/4 м—20 мм.
5
7
8
9
10
11
12
4
3
2
1
6
1. Двигатель электрический (цельный вал).
2. Гибкая муфта.
3. Фланец крепления помпы к двигателю.
4. Помпа Е3В2515 со встроенным регулятором давления.
5. Реле давления 25 бар.
6. Манометр.
7. Ниппель соединительный 1/2 П—
3/4 П.
8. Блок электрический АВД.
9. Блок для дистанционного включения/выключения АВД.
10. Тройник
3/8
п—
3/8
м—
3/8 м.
11. Ниппель соединительный 3/8 м—22 × 1,5п.
12. Реле давления 45 бар.
13. Переходник под шланг 3/4 м—20 мм.
3.6 Составные части аппарата высокого давления
(Комплектация Profi FC)
5
7
9
10
11
12
13
4
3
2
1
6
8
