Таблица электрических соединений - ДИОЛД ВДМ-2-135 К 40031030 - Инструкция по эксплуатации - Страница 3

Мойка высокого давления

ВДМ-2-135 К

 Лист 3

Крепиться к корпусу
 мойки заднему поз. 13

Кр

еп

ит

ься

 к

ко

рпу

су

 м

ойк

и

за

дн

ем

у

по

з.

 1

3

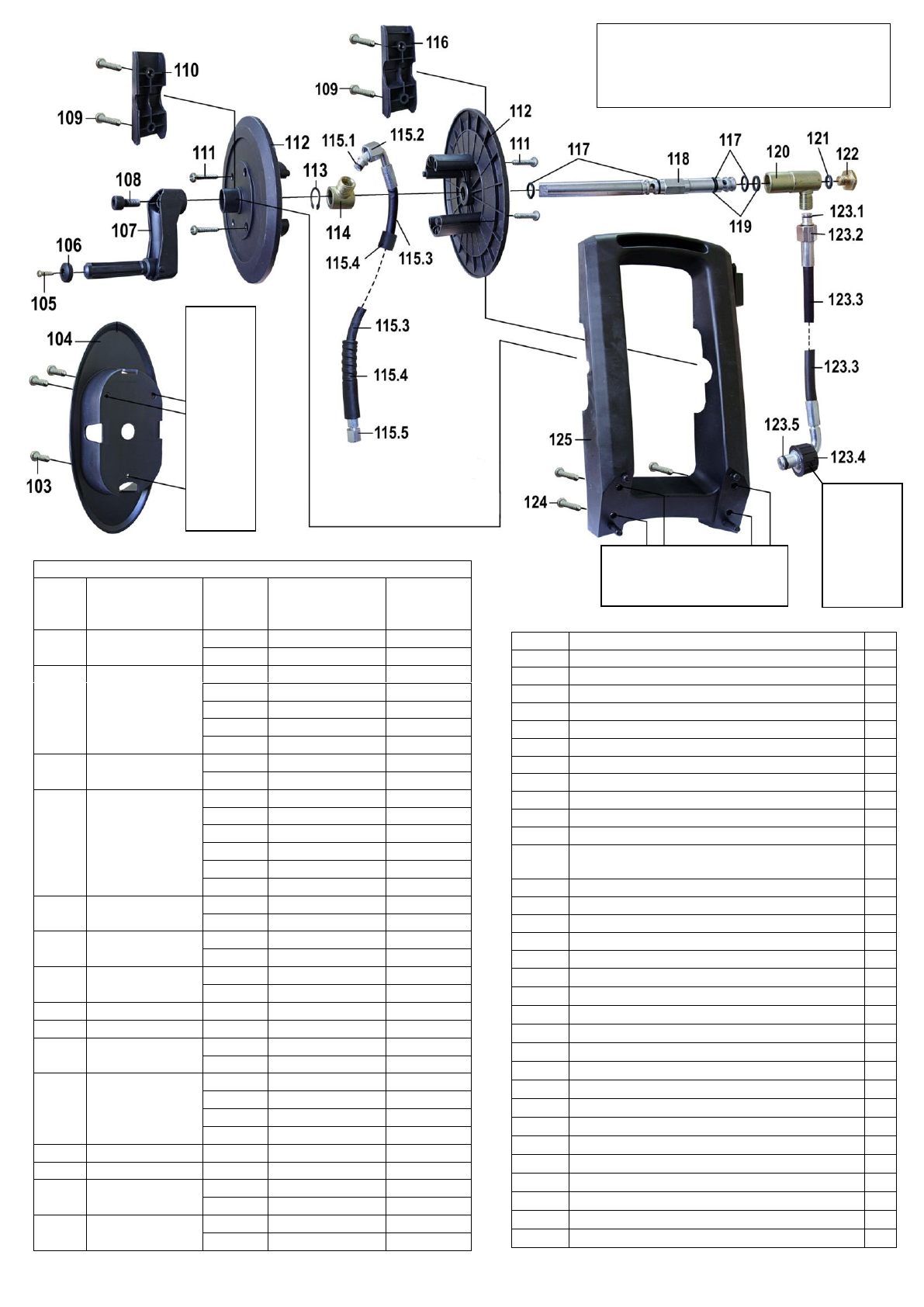

Таблица электрических соединений

№  по
схеме

Наименование

№ вы-

вода

Цвет проводни-

ка или иная

характеристика

Соединен

с выводом

7

Шнур сетевой

1-1

синий

2-1

1-2

2-2

18

Выключатель

2-1

разъем плоский

1-1

2-2

разъем плоский

1-2

2-3

разъем плоский

3-2

2-4

разъем плоский

3-1

3-2

гнездо

4-1

22

Шнур сетевой
(разъемы)

3-1

синий

2-4

3-2

коричневый

2-3

29

Колодка
переходная

4-1

гнездо

8-1, 6-1

4-2

гнездо

9-1, 6-2

4-3

гнездо

5-2

4-4

гнездо

5-1

4-5

гнездо

7-1

4-6

гнездо

7-2

22

Шнур сетевой


5-1

синий

4-4

5-2

коричневый

4-3

33

Конденсатор

6-1

черный

4-1

6-2

черный

4-2

82

Шнур сетевой


7-1

синий

4-5

7-2

коричневый

4-6

45

Проводник

8-1

синий

4-1

46

Проводник

9-1

черный

4-2

42

Щетки

10-1

наконечник

11-4

10-2

наконечник

11-2

44

Статор

11-1

разъем

12-1

11-2

разъем

10-2

11-3

разъем

13-1

11-4

разъем

10-1

46

Проводник

12-1

наконечник

11-1

45

Проводник

13-1

наконечник

11-3

81

Выключатель

14-1

разъем плоский

15-1

14-2

разъем плоский

15-2

82

Шнур сетевой
(разъемы)

15-1

синий

14-1

15-2

коричневый

14-2

Подключается к
пистолету из
комплекта по-
ставки

П

одкл

ю

ча

ет

ся

к

шту

це

ру

по

з.

  100

103

Винт  4х16 саморез

3

104

Вставка для намотки шнура сетевого

1

105

Винт  3,5х16 саморез

1

106

Вставка ручки катушки

1

107

Рукоятка катушки в сборе

1

108

Винт М8х20

1

109

Винт  4х25 саморез

4

110

Планка катушки правая

1

111

Винт  4х25 саморез

4

112

Корпус катушки

2

113

Кольцо стопорное Ø16

1

114

Переходник специальный (резьба 16)

1

115

Шланг высокого давления  в сборе
(длина ≈ 5 м)

1

115.1

кольцо  007,5-010,5-19 уплотнительное

1

115.2

гайка соединительная (резьба 16)

1

115.3

шланг мах.36МРа

1

115.4

трубка

1

115.5

гайка соединительная (резьба 14)

1

116

Планка катушки левая

1

117

Кольцо 012-016-25 уплотнительное

4

118

Вал

1

119

Манжета  уплотнительная 012-016-23

2

120

Переходник специальный (резьба 16)

1

121

Кольцо 008-012-25 уплотнительное

1

122

Винт заглушка (резьба 8)

1

123

Шланг высокого давления (длина ≈ 0,6 м)

1

123.1

кольцо  007,5-010,5-19 уплотнительное

1

123.2

гайка соединительная (резьба 16)

1

123.3

шланг мах.36МРа

1

123.4

гайка соединительная (резьба 22)

1

123.5

кольцо  011-015-25 уплотнительное

1

124

Винт  4х25 саморез

4

125

Дополнительная рукоятка

1

Главный конструктор                   Петров В.Г.                                   Начальник ТО                        Козлов П.А.
