11
11

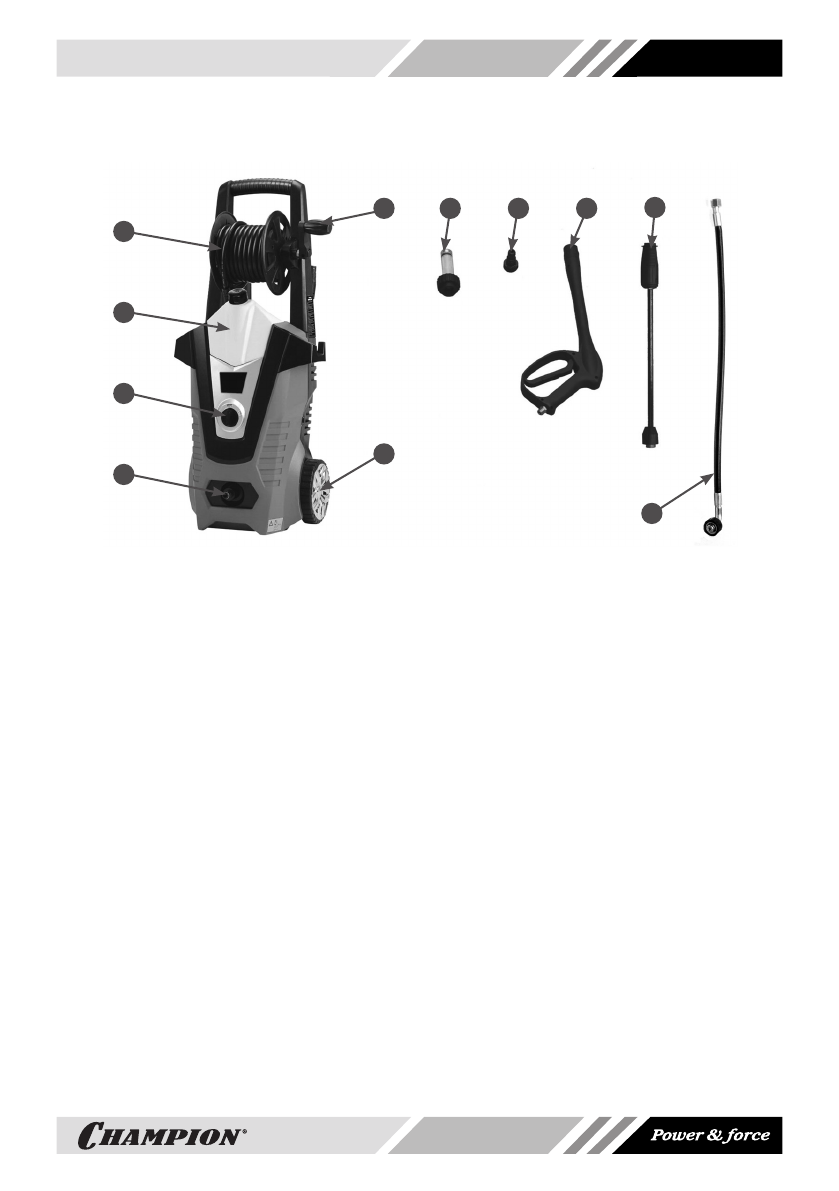

Рис. 3 Основные узлы и органы управления HP5210
1. Штуцер для подключения шланга подачи воды 2. Выключатель
3. Емкость для моющего средства 4. Шланг высокого давления с барабаном
5. Ручка для вращения барабана 6. Колесо транспортировочное 7. Фильтр тонкой очистки
8. Адаптер для подключения шланга подачи воды 9. Пистолет
10. Трубка струйная 11. Шланг высокого давления к барабану
4
1
2
3
6
7
8
9
5
11
10
Вращение вала электродвигателя пере
-
дается на наклонную шайбу с упорным
подшипником, который оказывает пери
-
одическое давление на подпружинен
-
ные поршни насоса и обеспечивает их
возвратно-поступательные движение.
Поршень под действием пружины (в
это время давление наклонной шайбы
снимается) сначала двигается в одну
сторону и создает разрежение во впуск
-
ной камере насоса, при этом впускной
клапан открывается и в камеру посту
-
пает вода.
Затем поршень, под давлением наклон
-
ной шайбы, двигается в обратную сторо
-
ну и давит на воду. Давление во впуск
-
ной камере насоса растет, закрывается
впускной клапан, открывается выпускной
и вода поступает в шланг высокого дав
-
ления, к которому подсоединен пистолет.
При нажатии на курок пистолета, откры
-
вается клапан и вода через струйную
трубку и распылительную головку по
-
дается на очищаемую поверхность. При
вращении наклонной шайбы этот цикл
повторяется в каждой рабочей камере.
ПРИНЦИП РАБОТЫ АППАРАТА МОЮЩЕГО ВЫСОКОГО ДАВЛЕНИЯ
