Адаптер

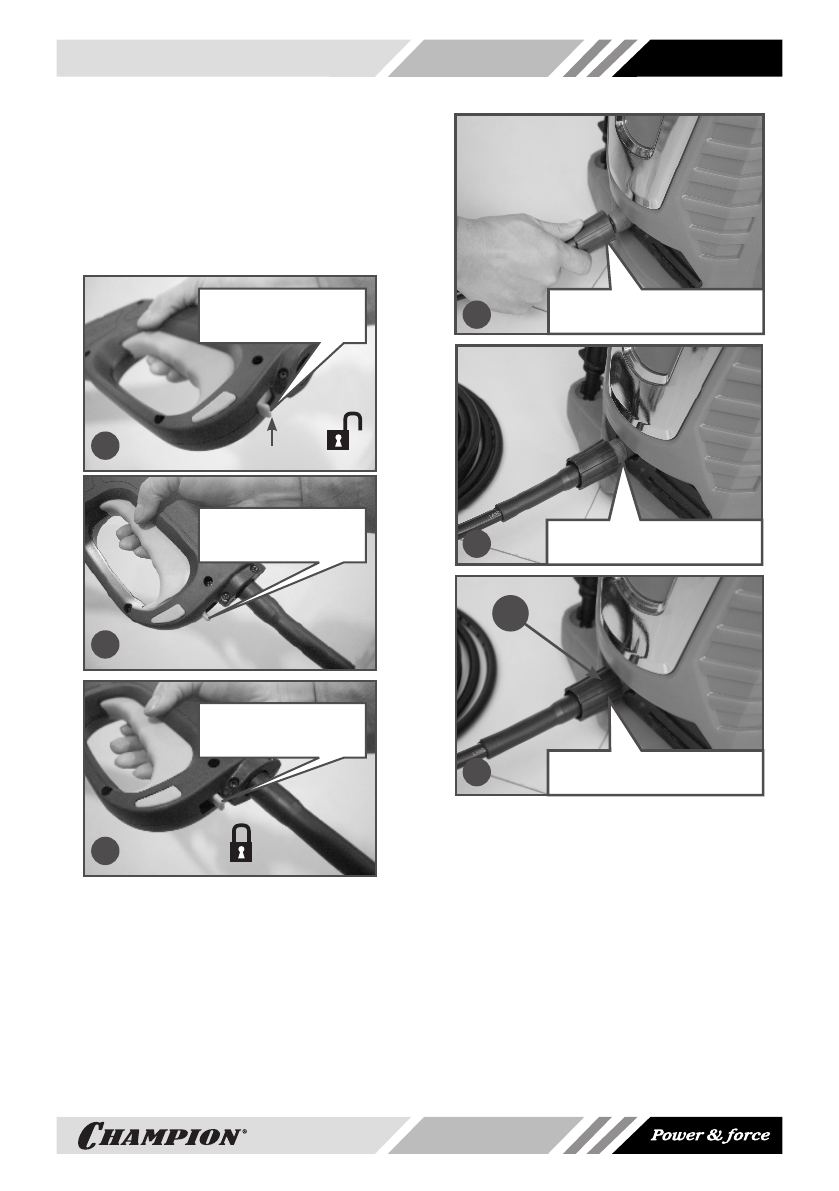

1.  С  помощью  быстроразъемного  со

-

единения  подключите  шланг  высоко

-

го давления к пистолету (Рис. 3). Для

этого  установите  фиксатор  шланга  в

левое положение (Рис. 3A) , вставьте

шланг  до  упора  (Рис.  3B)  и  устано

-

вите  фиксатор  в  правое  положение

(Рис. 3C).

Установите

фиксатор в левое

положение

Фиксатор

A

Установить

шланг (фиксатор

слева)

B

Установить

фиксатор в

правое положение

C

Рис. 3 Подключение шланга высокого

давления к пистолету

2.  Подключите  шланг  высокого  давле

-

ния  к  выходному  штуцеру  аппарата.

Для  этого  возьмите  шланг  высокого

давления  и  установите  его  напротив

выходного  штуцера  (Рис.  4А),  при

-

жмите  его  к  штуцеру  (Рис.  4B)  и  за

-

крутите  гайку  коннектора  шланга  до

упора (Рис. 4C).

Установите

Прижмите

Закрутите

1

Рис. 4 Подключение шланга высокого

давления

1. Гайка коннектора шланга

3.  Присоедините  шланг  подачи  воды

(в  комплектность  не  входит)  через

фильтр  тонкой  очистки  к  входному

штуцеру аппарата (Рис. 5). Для этого:

•  извлеките  из  корпуса  фильтра  про

-

кладку 1 и установите ее в основание

корпуса 2;

•  снимите заглушку 3 с входного штуце

-

ра и накрутите на него фильтр;

•  накрутите на фильтр адаптер 4;
