ПЕРИОДИЧЕСКОЕ ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И МЕЛКИЙ РЕМОНТ

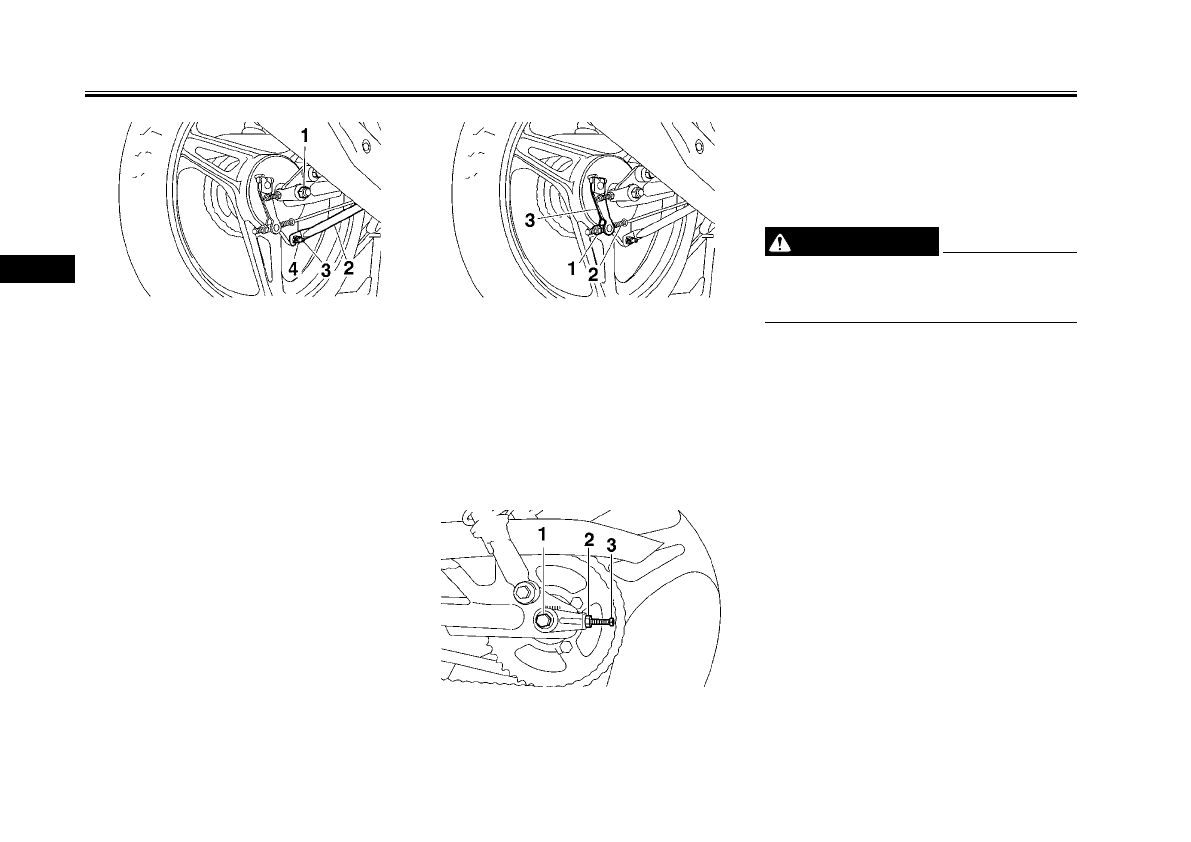

1. Гайка оси
2. Реактивная тяга тормозного механизма
3. Шплинт реактивной тяги тормозного меха-
низма
4. Гайка и болт реактивной тяги тормозного ме-
ханизма:
3. Расположите мотоцикл на центральной
подножке.
4. Отверните регулировочную гайку сво-
бодного хода педали тормоза и отсо-
едините тормозную тягу от рычага ку-
лачка тормозного механизма.
1. Регулировочная гайка свободного хода педа-
ли тормоза
2. Тяга тормозного механизма
3. Рычаг кулачка тормозного механизма
5. Слегка отверните контргайку натяжного
ролика цепи и регулировочные болты
слабины приводной цепи с обоих торцов
маятникового рычага.
1. Ось колеса
2. Контргайка натяжного ролика цепи
3. Регулировочный болт слабины приводной
цепи
6. Отверните гайку оси, затем вытащите
ось колеса.
7. Переместите колесо вперед и снимите
приводную цепь с задней звездочки.
ПРЕДУПРЕЖ ДЕНИЕ
Для снятия и установки заднего колеса
нет необходимости разбирать привод-
ную цепь.
8. Снимите колесо.
E AU37192
Для установки заднего колеса
1. Вставьте ось колеса с левой стороны и
установите колесо.
2. Установите приводную цепь на заднюю
звездочку.
3. Наверните гайку оси.
4. Установите тягу тормозного механизма
на рычаг кулачка тормозного механизма,
затем наверните регулировочную гайку
свободного хода педали тормоза на тягу
тормозного механизма.
5. При помощи болта и гайки присоедини-
те реактивную тягу тормозного механиз-
ма к опорному щиту тормозных колодок.
6. Отрегулируйте слабину приводной цепи
(см. стр. 6-21).
