www.huter.su

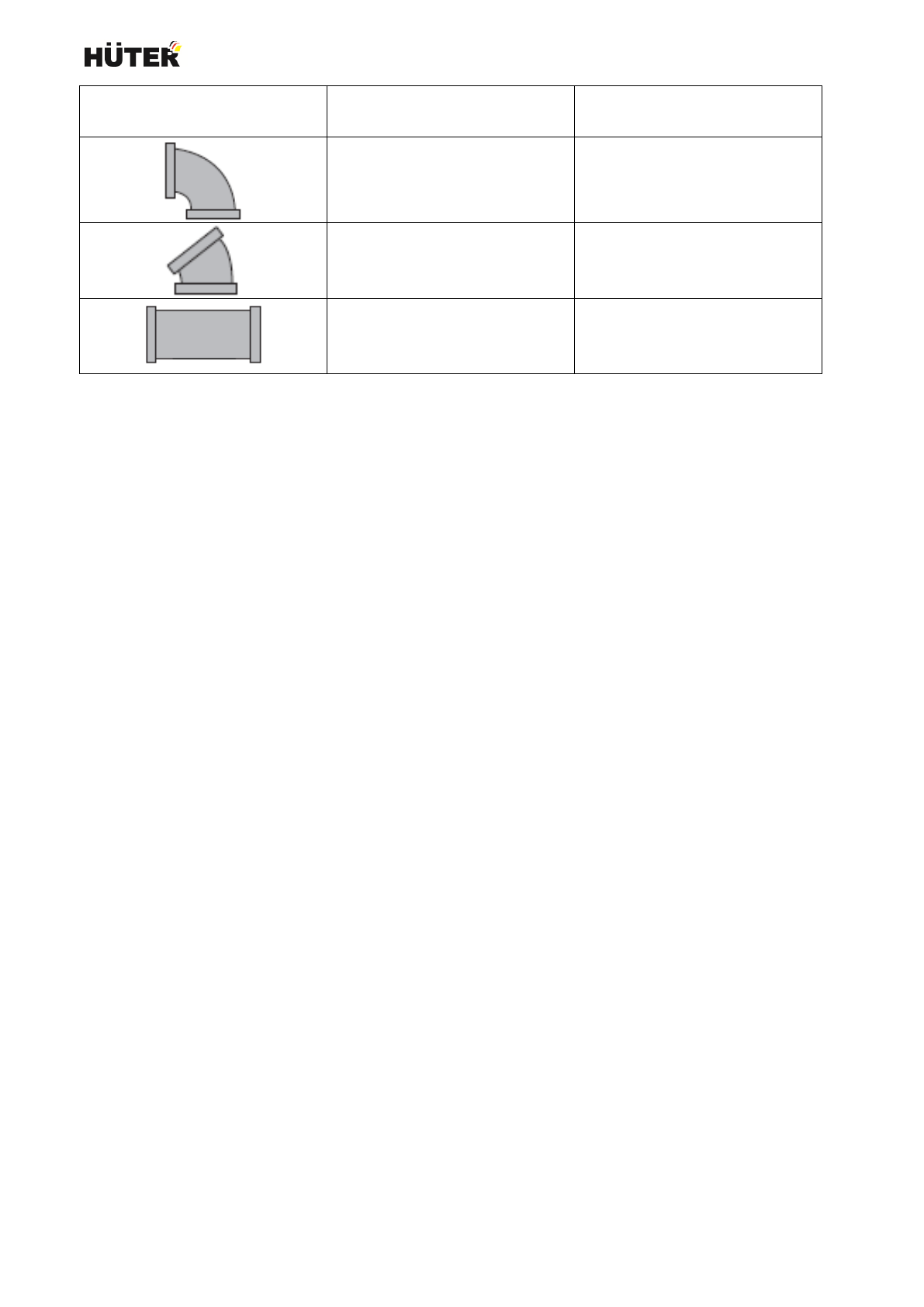

18
Рисунок
Тип соединения
Гидравлические
потери
Поворот на 90
2 м
Изгиб на 45
1,5 м
Прямой участок
магистрали длиной
10м
1 м
Таблица 2. Таблица гидравлических сопротивлений (К)
.
Рассмотрим пример:
Мотопомпа для забора воды находится на участке для полива
с высотой (Hs) = 2 м над водоемом. Заборный шланг длинной (Ls) =
4 м. Длина подающего шланга (Ld) = 20 м. Точка разбора
расположена выше положения помпы на 5м (Hd). На конце шланга
необходимо обеспечить расход воды (Q) 200л/мин при давлении 1,5
бар (Pr, 1бар=10 м), Hd = 0, т.к. шланг лежит на земле.
Определим общую высоту подъема воды:
H = Hs + Hd + Pr =
2+0+15=17
м
Рассчитаем коэффициент гидравлических потерь в
трубопроводе:
K=K1+K2+...+Kn
= 1+2,4=3,4
м, где
K1 = 1
– кран на выходе (Tабл.2).
K2 = 2,4
– потери в линии на 24 м (Табл.2).
Находим полную длину трубопровода:
L = Ls + Ld + K
= 4+20+3,4=27,4 м,
Устанавливаем эквивалентную высоту подъема воды:
Hэ = Н + 0,25L = 17+0,25х27,4 = 23,85 м (примем 24м),
Откладываем данную точку на графике (Рис.19). Выше данной
точки расположены графики мотопомпы MP-50 и MPD-80. В случае
если вода чистая, то подойдут обе модели. Если вода грязная, то
необходимо использовать MPD-80 или MPD-100.
