7.ОСНОВНЫЕ УЗЛЫ И ОРГАНЫ
УПРАВЛЕНИЯ

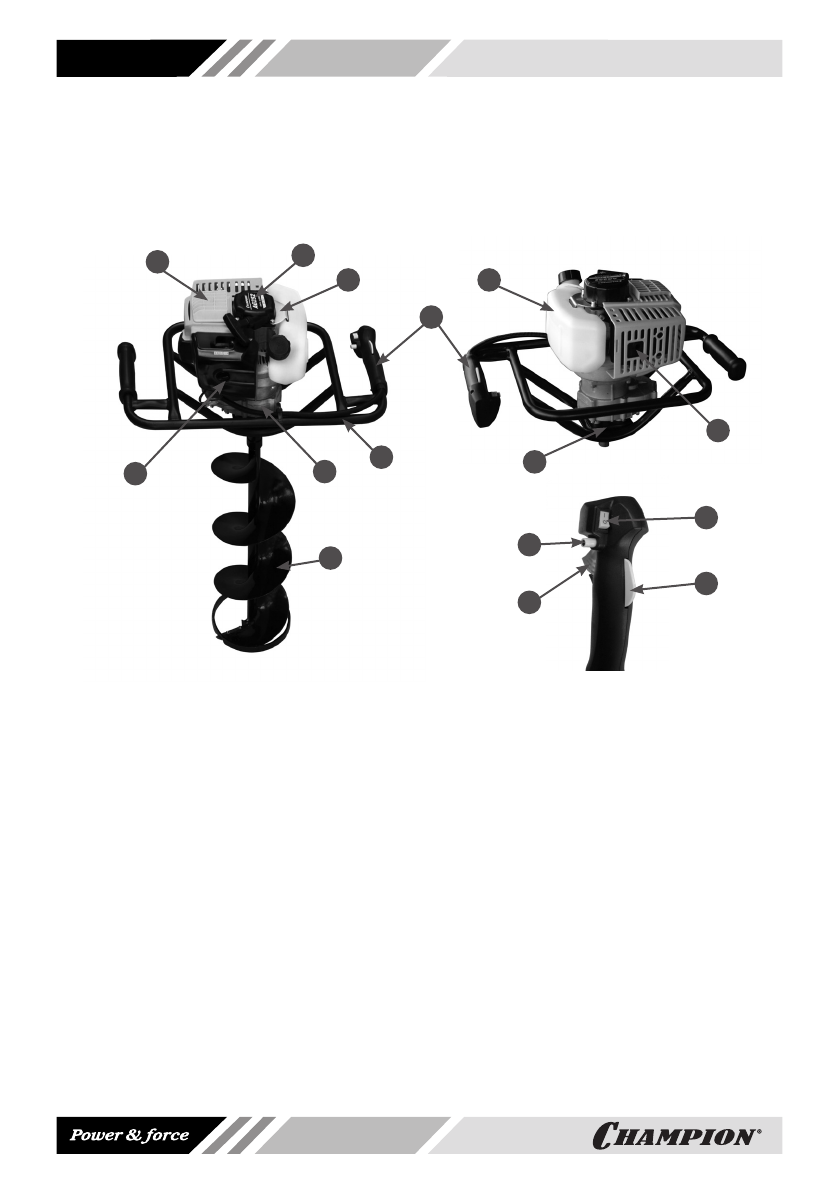

Рис. 1 Расположение основных узлов и органов управления
1. Двигатель
2. Стартер
3. Топливный бак
4. Амортизатор
топливного бака
5. Рукоятка управления
Органы управления:
А - Выключатель зажигания
В - Предохранительный рычаг курка газа
С – Курок газа
D – Фиксатор курка газа
ПРИНЦИП РАБОТЫ
И УСТРОЙСТВО МОТОБУРА
Принцип работы мотобура основан на
технологии шнекового бурения.
Одноцилиндровый, двухтактный бензи
-
новый двигатель с воздушным охлажде
-
нием закреплен на раме с рукоятками.
Крутящий момент от вращающегося ко
-
ленчатого вала двигателя через муфту
сцепления центробежного типа переда
-
ется на редуктор, который понижает ско
-
рость вращения и увеличивает крутящий
момент, передаваемый на шнек.
Шнек устроен таким образом, что его
окончание врезается в землю, а вырыва
-
емая земля по спирали шнека извлекает
-
ся на поверхность во время бурения. Для
достижения требуемой глубины бурения
могут применяться удлинители.
Расположение основных узлов и органов управления мотобура представлено на Рис. 1.
6. Глушитель
7. Рама с рукоятками
8. Амортизатор рамы
9. Редуктор
10. Шнек
11. Воздушный фильтр
A
B
C
D
5
3
4
1
2
6
7
8
11
9
10
Характеристики
