–16–

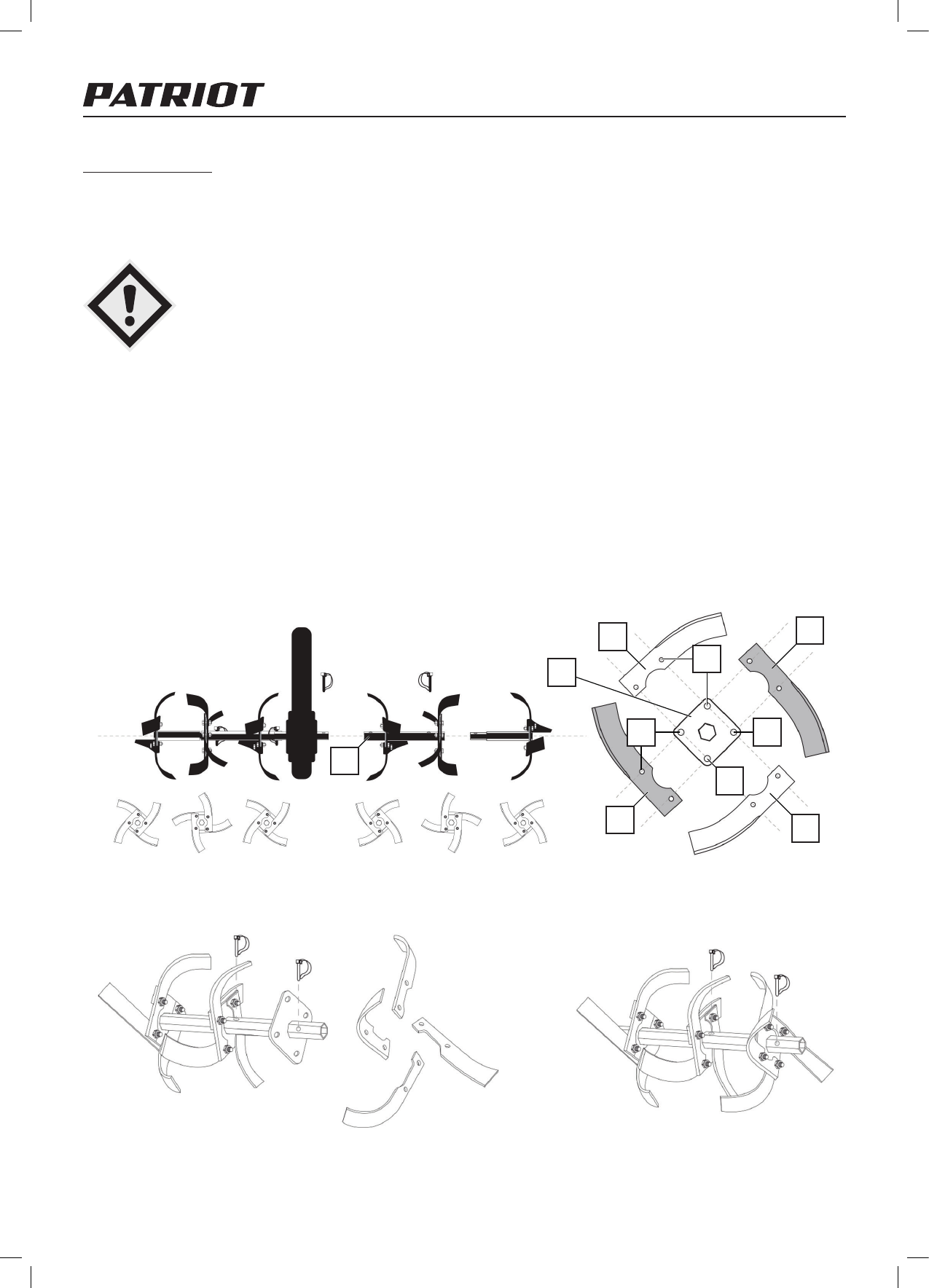

Сборка фрез

•

Распакуйте коробку с фрезами и соберите их как показано на рисунках ниже. Фрезы имеют марки-

ровку R и L.

•

Приложите нож фрезы 1 на квадрат втулки 4, совместив отверстие 3, приложите фрезу 5 с обратной

стороны квадрата втулки 4, закрепите в отверстии болтом и зафиксируйте его гайкой с шайбой.

Приложите фрезу 7 и совместите отверстие 6, закрепите в отверстии болтом и зафиксируйте его

гайкой с шайбой. Приложите фрезу 9, совместите отверстия 8 и 2, закрепите в отверстии болтом

и зафиксируйте его гайкой с шайбой.

•

Установите блоки фрез на мотоблок таким образом, чтобы при движении мотоблока вперед острые

кромки ножей были направлены по ходу вращения выходного вала редуктора. Совместите отвер-

стия 11 во втулке блоков фрез и выходного вала редуктора, вставьте стопоры и зафиксируйте их.

ВНИМАНИЕ! Ножи первого ряда фрез со стороны редуктора

крепите на дальнюю сторону квадрата, что бы исключить

задевание фрез за корпус редуктора.

РИС. 14

РИС. 15

3

1

11

5

6

7

7

8

2

4
