11

4.

Установите  фрезы  на  шестигранный  вал  для  крепления  фрез  при

помощи пальца и шплинта.

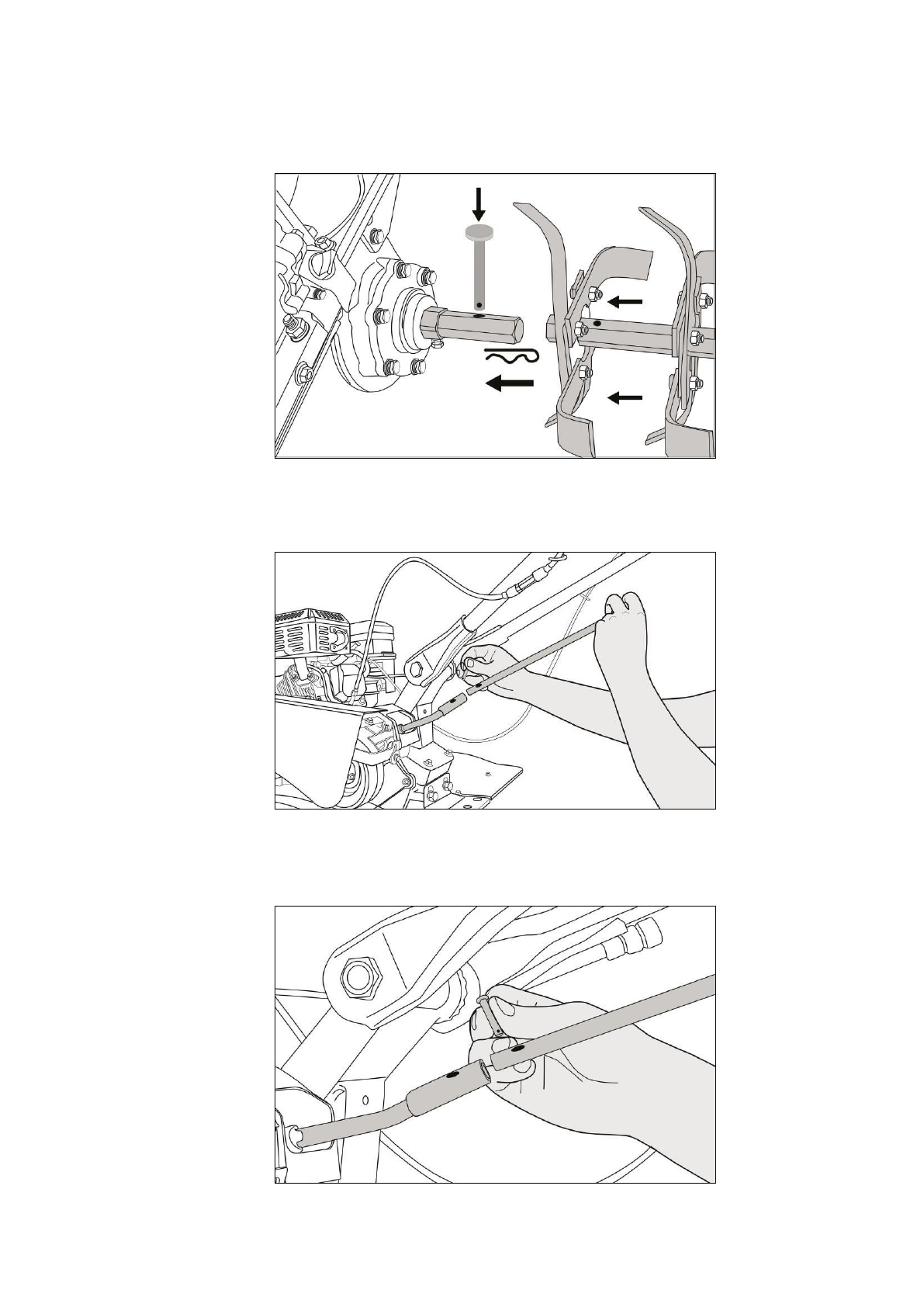

Рис. 7. Установка фрезы

5.

Установите удлинитель ручки переключения передач на его основу.

Рис. 8. Установка рукоятки переключения передач

6.

Закрепите рукоятку при помощи специального пальца.

Рис. 9. Фиксация пальца рукоятки переключения передач
