26

2.

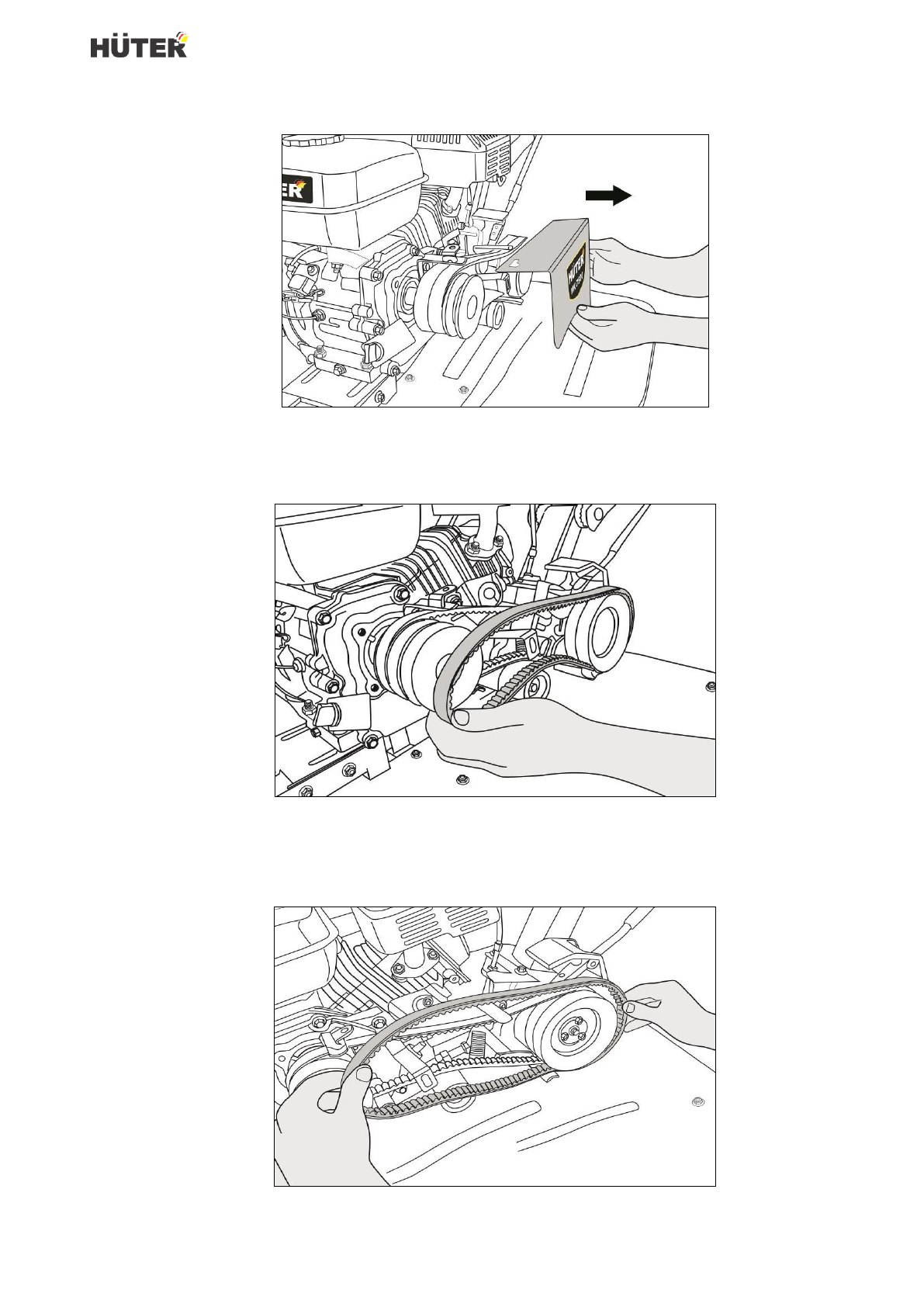

Снимите защитную крышку

Рис. 46 Снятие защитной крышки

3.

Снимите изношенный ремень

Рис. 47. Снятие приводного ремня

4.

Оденьте на приводные ролики новый приводной ремень и прикрутите

крышку на место.

Рис. 48. Установка нового ремня
