Внимание!
Во избежание разлива топлива рекомендуется пользоваться воронкой, подходящей для налива
ГСМ.
Внимание!
Храните бензин в специальных емкостях. Длительное хранение бензина (свыше 3 месяцев) может
привести к изменению его свойств и неустойчивой работе двигателя, а так же его повреждению.
Воздушный фильтр
Обязательно проверьте наличие воздушного фильтра и его состояние перед
запуском. Для этого снимите крышку корпуса воздушного фильтра извлеките
фильтр и осмотрите на предмет загрязнения, в случае необходимости промойте,
просушите и установите на место.

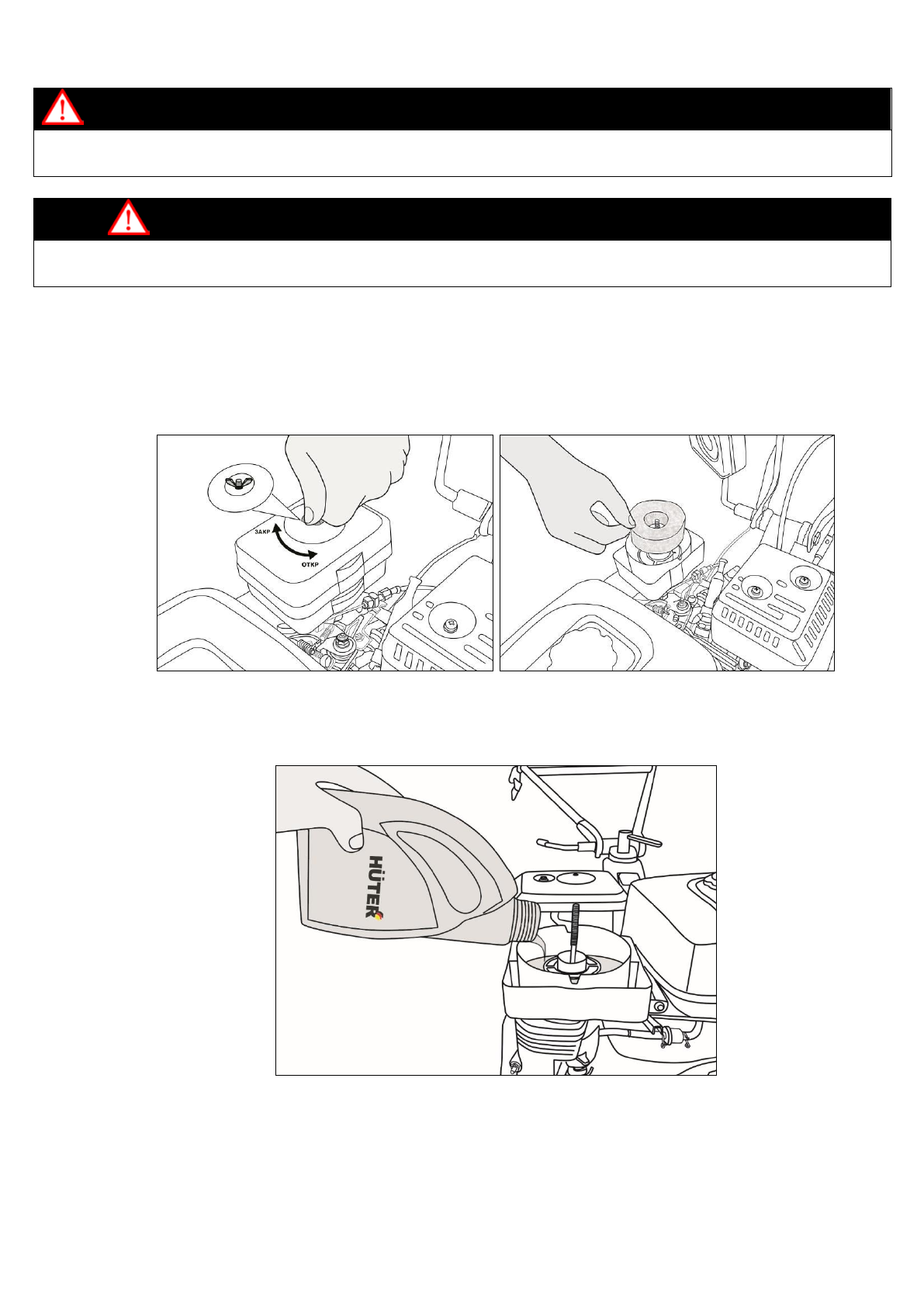

Рис. 24. Открытие крышки корпуса
Рис. 25. Извлечение воздушного
воздушного фильтра
фильтра.
После проверки обязательно залейте масло в масляную ванну воздушного
фильтра до соответствующей отметки.
Рис. 26. Заливка масла в масляную ванну.
Содержание
- 4 Содержание
- 5 ОБЩИЕ СВЕДЕНИЯ
- 6 ПРАВИЛА БЕЗОПАСНОСТИ; Не работайте с агрегатом босиком или в открытых сандалиях.
- 7 КОМПЛЕКТНОСТЬ
- 9 . ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- 10 Таблица 2. Технические характеристики; СБОРКА И РЕГУЛИРОВКА; Установите рукоятки управления на кронштейн и отрегулируйте по; Рис. 3. Установка нижней части рукоятки управления для 7800 PRO
- 11 Рис. 4. Установка верхней части рукоятки управления; Установите на правую рукоятку управления ручку сцепления (для
- 12 Соедините клемму выносной кнопки включения зажигания на руле с; Рис. 7. Соединение клеммы выносной кнопки стартера; При помощи болтов из комплекта соберите фрезы. Лезвия необходимо; Рис. 8. Фреза в сборе по методу 3 лезвия на секцию; Установите фрезы на шестигранный вал для крепления фрез при
- 13 Установите удлинитель ручки переключения передач на его основу.; Рис. 8. Установка рукоятки переключения передач; палец при помощи специального шплинта из комплекта.; Рис. 9. Фиксация пальца рукоятки переключения передач; болты и гайки из комплекта; Рис. 10. Установка задней балки крепления крыльев
- 14 Рис. 11. Установка передней балки крепления крыльев; этого ключ из комплекта; Рис. 12. Фиксация балки крепления крыльев; Установите правую и левую боковую защиту (крылья) на балку и
- 15 Рис.14. Установка сцепки Рис.15 Фиксация пальца сцепки шплинтом; Установите сошник на сцепку и зафиксируйте пальцем и шплинтом
- 16 Установите кронштейн для крепления навесного оборудования (К; ПОДГОТОВКА К РАБОТЕ
- 17 Заливка масла в двигатель машины.; быть на уровне заливной горловины.; двигатель; необходимо выполнить; Рис. 19. Откручивание крышки наливной горловины двигателя; Если уровень масла низкий, долейте рекомендованное масло до края
- 18 Фирменное масло Hutter; Топливо
- 19 Воздушный фильтр; воздушного фильтра; фильтра до соответствующей отметки.
- 20 ЗАПУСК ДВИГАТЕЛЯ; Поверните рычаг топливного крана в положение «Открыто».
- 22 РАБОТА; Выберете необходимую передачу коробки передач. Скорости вперед; Рис. 33. Переключение скоростей коробки передач; В конструкции модели МК-7800М PRO и моделей с индексом 4х2
- 23 Установите ручку газа в максимальное положение; Рис. 35. Перевод ручки газа в максимальное положение; Для начала движения медленно нажимайте рычаг сцепления.
- 24 Уменьшите обороты двигателя (сдвиньте рычаг газа в положение Мед-; Рис. 38. Установка рычага газа в минимальное положение; Дождитесь охлаждения двигателя (2-3 минуты на малых оборотах без; ЧИСТКА И ОБСЛУЖИВАНИЕ; водой и протрите ветошью.; струю воды под давлением.
- 25 Очистка воздушного фильтра (проверка производится перед каждым; Проверка топливной системы также производится перед каждым
- 26 Обслуживание редуктора; Смена масла в редукторе требуется после первых 2 часов работы, это; Замена ремней; Открутите гайки защитной крышки ремней.; Рис. 44. Откручивание гайки защитной крышки приводных ремней; Снимите защитную крышку; Рис. 45 Снятие защитной крышки
- 27 Рис. 48. Правильное положение приводных ремней
- 28 ХРАНЕНИЕ; Опасность взрыва при воспламенении паров бензина.; ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ; Неисправность
- 29 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
- 31 ГАРАНТИЙНЫЙ ТАЛОН
