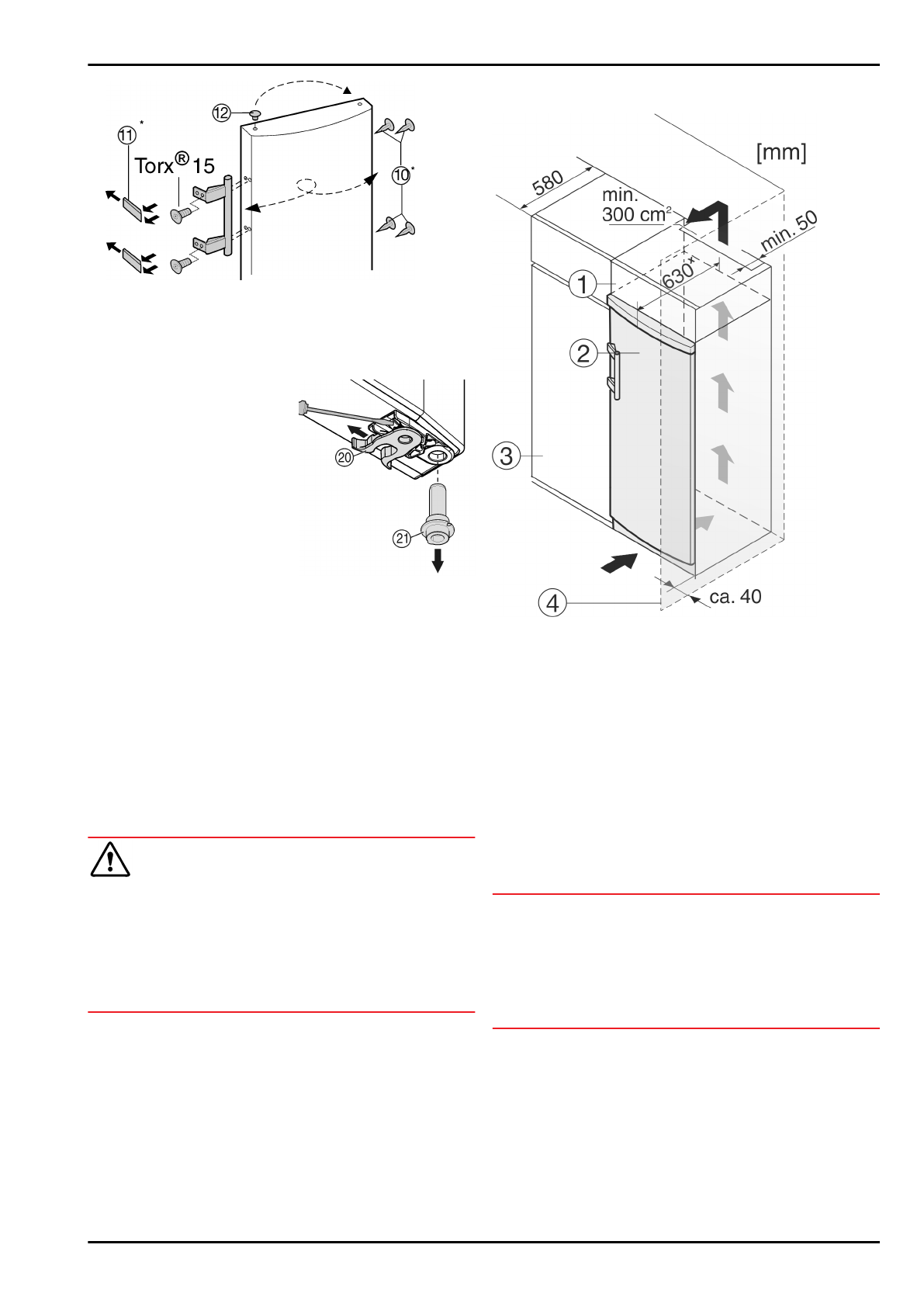

Fig. 8

u

Витягніть  пробки

  Fig.  8  (12)  із  втулок  на  дверцятах  і

переставте їх.

u

Зніміть  пробки

 Fig. 8 (10), пластини Fig. 8 (11) та ручки і

переставте на протилежний бік.

u

При  встановленні  пластин  слідкуйте  за  правильною

фіксацією.

u

переставити

  Fig.  9  (20)

пружинний

затискач:

Натиснути

язичок

защіпки  вниз,  зняти  з

нього  пружинний  зати-

скач.

u

Вставити

пружинний

затискач  на  новому  боці

шарніра  доки  він  не

зафіксується.

u

Вийміть  гвинт

  Fig.  9  (21)

із  втулки  дверцят  і

вставте разом із шайбою

на  протилежному  боці.

Язичок  защіпки  повинен

бути  спрямований  до

внутрішньої

сторони

дверцят,  надріз  —  до

зовнішньої сторони.

Fig. 9

u

Підвісьте верхню частину дверцят на гвинт

 Fig. 7 (9).

u

Поверніть  нижню  частину  дверцят  і  вставте  гвинт

Fig.  9  (21)  в  опорний  кронштейн.  У  разі  необхідності

покрутіть гвинт до його фіксації.

u

Вкрутіть фіксуючий гвинт

 Fig. 5 (1) знизу в гвинт і затяг-

ніть (з моментом 4 Нм).

u

У  разі  необхідності  за  допомогою  двох  продовгуватих

отворів  на  опорному  кронштейні  встановіть  дверцята

на  одній  осі  з  корпусом.  Для  цього  викрутіть  середній

гвинт.

ПОПЕРЕДЖЕННЯ

Небезпека травмування через дверцята, що падають!

Якщо  опорні  деталі  недостатньо  добре  прикручені,  двер-

цята можуть впасти. Це може призвести до тяжких ушкод-

жень.  Крім  того,  якщо  дверцята  не  зачиняються  щільно,

прилад охолоджує неправильно.

u

Закрутіть опорні кронштейни/болти (з моментом 4 Нм).

u

Перевіряйте, чи міцно затягнуті всі болти, в разі необхід-

ності - затягуйте їх.

4.4  Встановлення в кухонній ніші

Fig. 10

(1) Шафа для встано-

влення на пристрої

(3) Кухонна шафа

(2) Пристрій

(4) Стінка

x

  У  пристроях,  до  комплекту  поставки  яких  входять

пристінні  розпірки,  величина  збільшується  на  35  мм

(див. 4.2 Встановлення пристрою) .
Перед  встановленням  пристрою  можна  змінити  його

конструкцію  відповідно  до  кухонної  шафи.  Щоб  привести

висоту  пристрою

  Fig.  10  (2)  у  відповідність  із  розмірами

кухонної ніші, можна встановити на нього спеціальну шафу

Fig. 10 (1).
При  комбінуванні  з  кухонними  шафами  (глибина

макс.  580  мм)  пристрій  можна  встановити  безпосередньо

поруч  з  кухонною  шафою

  Fig.  10  (3).  Пристрій  виступає

збоку на 34 мм

x

і посередині на 50 мм

x

відносно передньої

панелі кухонної шафи.

УВАГА

Небезпека ушкоджень внаслідок перегрівання через недо-

статню вентиляцію!

За  умов  слабкої  вентиляції  може  виникнути  ушкодження

компресора.

u

Слідкуйте  за  тим,  щоб  зберігався  достатній  рівень

вентиляції.

u

Зверніть увагу на вимоги до вентиляції.

Вимоги до вентиляції:

-

Глибина вільного простору вздовж усієї задньої сторони

шафи повинна складати не менше 50 мм.

-

Площа  вентиляційного  отвору  в  стелі  приміщення  не

повинна бути менше 300 cм

2

.

-

Чим  більший  розмір  вентиляційного  отвору,  тим  менше

електроенергії потрібно пристрою для роботи.

Якщо пристрій встановлюється поряд зі стінкою

 Fig. 10 (4),

відстань між пристроєм та стінкою повинна бути не менше

40  мм.  Це  відповідає  необхідній  відстані  для  ручки  після

відкривання дверцят.

Початок екусплуатації

8

* залежно від моделі та оснащення
