Указания по установке и модернизации

Размеры

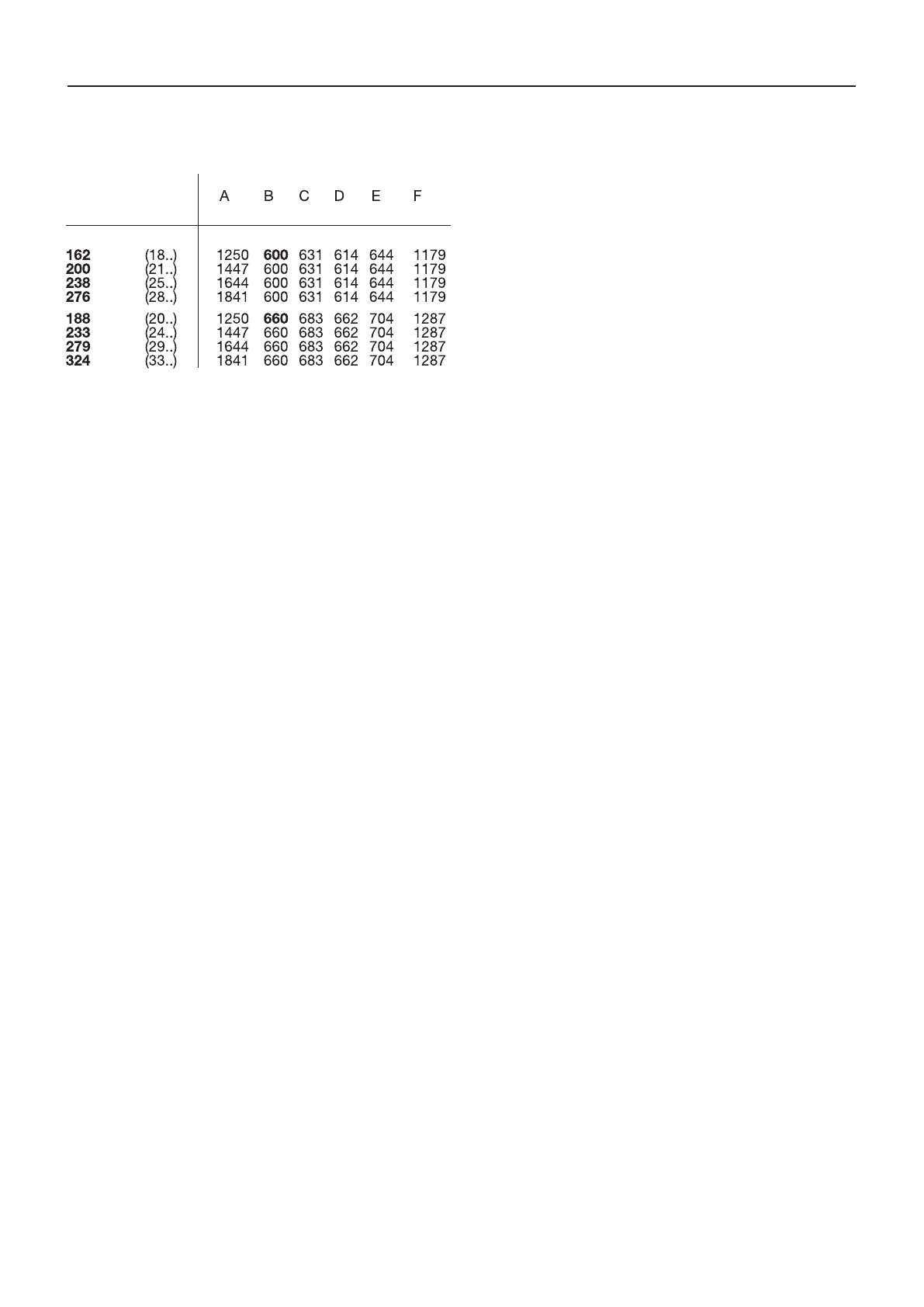

Наружные размеры устройства указаны на рис.

S

и в нижеприведенной таблице.

Общая емкость модели (л)
(см. табличку с техническими
данными)

Наружные размеры [мм]

Указания по установке

-

Не устанавливайте морозильник в непосредственной близости от другого хо-
лодильника или морозильника. Это важно учитывать для предотвращения об-
разования конденсата и, как следствие, повреждения оборудования.

-

Это не относится к моделям категории Side-by-Side [Бок о бок] (SBS). Они ра-
ссчитаны на установку вплотную к другому холодильнику или морозильнику.
Указания по установке для комбинации устройств категории Side-by-Side нахо-
дятся в пакете для принадлежностей, прилагаемом к морозильнику или холо-
дильнику-морозильнику SBS.

Изменение стороны расположения петель дверцы

На устройствах, предназначенных для индивидуальной установки, петли двери
можно перенести на другую сторону. На устройствах категории SBS с отделкой из
нержавеющей стали, рассчитанных на установку вплотную к другому устройству,
петли двери должны быть перенесены на другую сторону!

G

Изменяйте сторону расположения петель только тогда, когда холодильник от-
ключен от сети электропитания!

G

Рис.

Т

. Открыв дверь холодильника, высвободите отверткой цокольную план-

ку (1) на стороне петель и снимите ее спереди.

-

При помощи отвертки высвободите крышку (2) и снимите ее.
Закройте дверь.

-

Выкрутите винт М5 (3).

G

Вытяните компонент петли (4) с шарнирным болтом (5) из нижней части и сни-
мите; не потеряйте распорную втулку (10).

G

Перенесите все компоненты петли на другую сторону дверцы.
В зависимости от исполнения вашего морозильника действуйте в соответ-
ствии с одним из двух вариантов:

Вариант I

(видимая панель управления): При помощи отвертки удалите

крышки (8) спереди и выньте их снизу под углом. Удалите шарнирный болт (7)
и вставьте его с другой стороны. Для этого используйте прилагаемый гаечный
ключ с шестиугольным гнездом (ширина ключа 5). Вновь установите крышки
(8): вставьте их сзади до щелчка спереди.

Вариант II

(скрытая панель управления): Приподнимите крышку (8) со сто-

роны ручки двери, потяните ее на себя; приподнимите крышку со стороны пе-
тель и вытяните ее.

-

Открутите пластину заземления (21): сначала винт заземления (20), затем
внутренний стопорный винт (25).

-

Открутите петлю (9): сначала винт заземления (20), затем стопорные винты
(25). Прикрепите петлю (9) с противоположной стороны: для упрощения сбор-
ки установите петлю сверху и сначала затяните верхний стопорный винт (25)
М5, потом винт (25) и, наконец, винт заземления (20) М4.

-

Поверните пластину заземления (25) на 180° и плотно прикрутите с новой сто-
роны расположения ручки: сначала стопорный винт (25), затем винт заземле-
ния (20).

-

Вставьте шарнирный болт (7) в другое отверстие под крепеж. Для этого ис-
пользуйте прилагаемый гаечный ключ с шестиугольным гнездом (ширина клю-
ча 5).

-

Вновь установите крышки (8): вставьте крышку на стороне петли, сдвигая ее
наружу, и установите на место до щелчка; вставьте крышку на стороне откры-
вания двери, сдвигая ее внутрь, и установите на место до щелчка.
Внизу: При помощи отвертки удалите распорную втулку (13) и установите ее с
другой стороны.

9

G

Снова установите дверцу: Выньте заглушки (14) из узлов крепления двери и
вставьте их с другой стороны.

-

Навесьте дверцу с распорной втулкой на шарнирный болт (7), закройте дверцу.

-

Разверните компонент петли (4) на 180°, извлеките шарнирный болт (5), по-
верните на 180° и установите обратно. Установите оба компонента в петлю
(15): вставьте болт в узел крепления двери через петлю, наклоните компонент
петли внутрь, сдвиньте вверх и закрепите винтом (3).

G

Выровняйте дверцу заподлицо с корпусом устройства, используя прорезь на
петле (15), после чего затяните винт (3).

G

Навесьте цокольную планку (1) и, нажимая на нее, установите на место до щелчка.

G

При открытой дверце вставьте крышку (2) спереди в цокольную планку и уста-
новите на место до щелчка сзади.

G

Поменяйте местами дверные ручки (16) и заглушки (18)*. При открытой две-
ри осторожно приподнимите прижимные планки* (17) в передней части и
выдвиньте их; открутите ручку.
Повторную сборку выполняйте в обратной последовательности и установите
прижимные планки на место до щелчка.
Встраивание морозильника в кухонную мебель
Рис.U. Морозильники шириной 600 мм можно встраивать в предметы кухон-
ной мебели. Для адаптации устройства к окружающей кухонной мебели по вы-
соте над устройством можно установить подходящий по размерам верхний
предмет мебели (1).

Для обеспечения надлежащей вентиляции и беспрепятственного выхода воздуха по

всей ширине устройства между ним и задней стенкой предмета мебели, в ко-
торый оно встраивается, должен оставаться зазор глубиной не менее 50 мм.
Площадь зоны под верхней панелью предмета мебели, необходимая для вен-
тиляции устройства, должна составлять не менее 300 см

2

. Чем больше эта пло-

щадь, тем экономичнее будет работать устройство.

G

При установке устройства в стандартный кухонный гарнитур (макс. глубина
580 мм) и установке декоративных панелей толщиной до 2 мм устройство
можно установить вплотную к предмету кухонной мебели. Дверца устройства
выступает за переднюю поверхность предмета мебели на 34 мм по бокам и на
51 мм в центре устройства. Это упрощает открывание и закрывание двери.

G

При установке устройства около стены (4) между устройством и стеной со сто-
роны расположения петель дверцы должно оставаться расстояние не менее
36 мм (для защиты ручки от повреждения при открывании двери).

(1)  верхний предмет кухонной мебели
(2) холодильник/морозильник
(3)  боковая панель предмета кухонной мебели
(4) стена

* Наличие зависит от модели и комплектации
