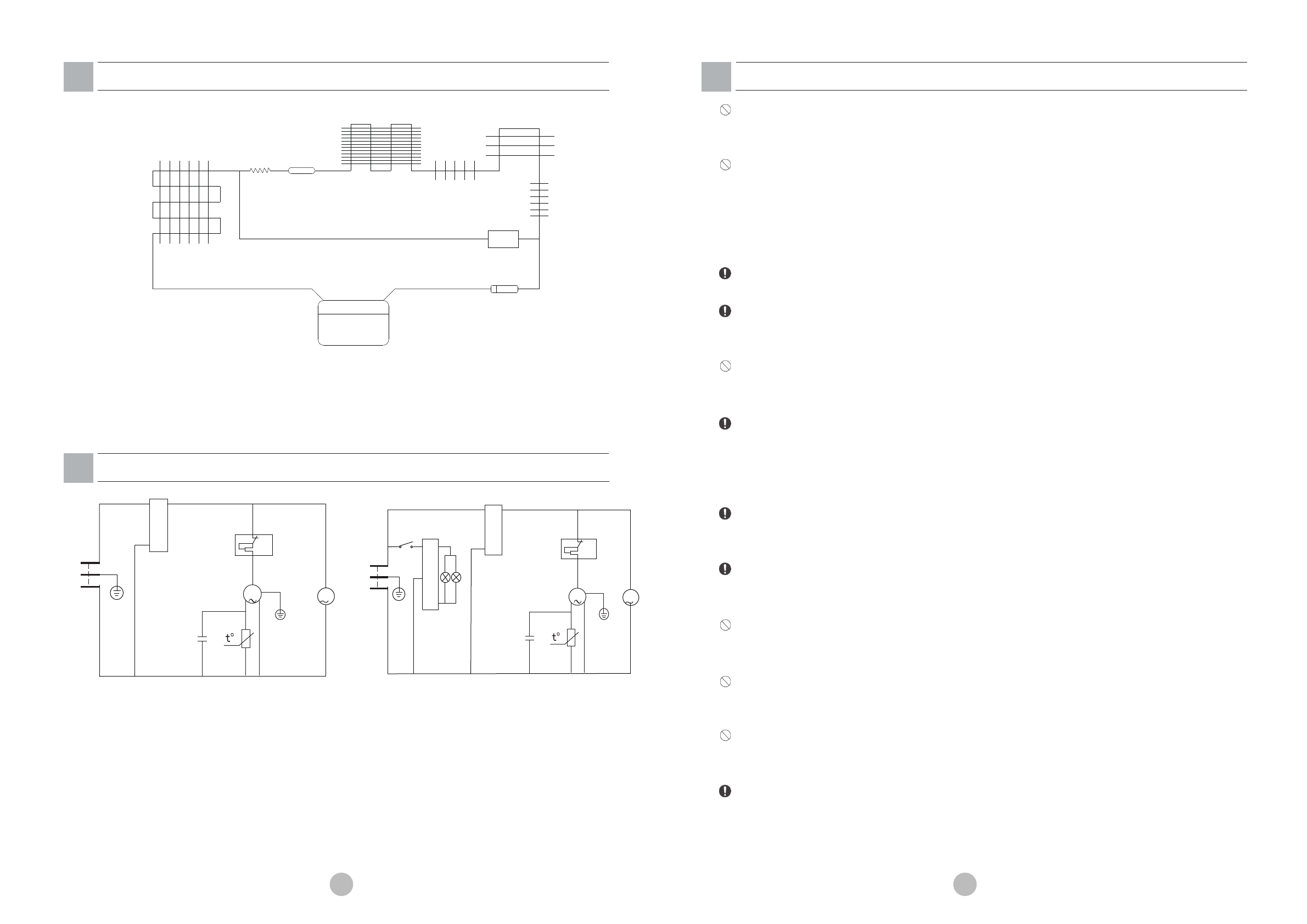

Схема электрических соединений

Схема охлаждения

Меры предосторожности

Если шкаф подлежит утилизации, следует демонтировать дверцу, что снизит

опасность для детей. Легковоспламеняемые пеноматериалы должны

утилизироваться только уполномоченными специалистами.
К использованию изделия допускаются дети в возрасте от 8 лет, лица с

ограниченными физическими или умственными способностями, а также лица с

отсутствием опыта и знаний, если они делают это под надзором или после

ознакомления с правилами безопасного использования изделия, осознавая при этом

возможные опасности. Детям запрещено играть с изделием. Дети не допускаются к

чистке устройства без надзора взрослых.
Данное изделие следует использовать только по прямому назначению в

соответствии с предписаниями настоящего руководства.
В случае утечки горючего газа перекройте вентиль контура подачи газа, откройте

двери и окна для проветривания помещения, при этом не подключайте и не

отсоединяйте морозильный шкаф.
Пользователю запрещается разбирать, ремонтировать или модифицировать

морозильный шкаф самостоятельно. Проведение таких работ неуполномоченными

специалистами может привести к возникновению пожара или получению травм.
После отключения морозильного шкафа его можно вновь включить не ранее, чем

через 5 минут, чтобы избежать повреждения компрессора или системы. Прежде

чем приступить к ремонту или техническому обслуживанию морозильного шкафа

его необходимо отсоединить от сети питания. Не допускайте скручивания и

повреждения сетевого шнура.
Утилизация морозильного шкафа должна производиться квалифицированным

персоналом. Дверцы необходимо снять во избежание несчастных случаев

(например, удушения).
При отсоединении морозильного шкафа от сети питания следует держаться за

вилку сетевого шнура, а не сам шнур, во избежание поражения электрическим

током или возникновения пожара вследствие короткого замыкания.
Не прикасайтесь влажными руками к элементам электрооборудования, например,

штепсельной вилке или выключателю, во избежание поражения электрическим

током.
Хранение  в  морозильном  шкафу  стеклянных  бутылок  или  консервированных

продуктов не допускается во избежание появления трещин под воздействием

температуры, которые могут привести к травмам.
Не прикасайтесь к хранящимся в морозильном шкафу продуктам голыми руками.

Прикосновение к замороженному товару или внутренней стенке морозильного

шкафа голыми руками может привести к обморожению.
Во время ремонта надевайте перчатки во избежание травм об острые края и углы.

3

10

1

2

3

4

5

6

7

8

9

10

11

1

. Компрессор  2. Глушитель шума  3. Электромагнитный клапан  4.

Предварительный охладитель  5. Вспомогательный конденсатор 6. Трубка сбора

конденсата 7. Внутренний конденсатор 8. Сухой фильтр 9. Капиллярная трубка

10

. Испаритель  11. Всасывающая трубка

M

2

M

1

XP

T

F

C

M

2

M

1

L

XP

P

T

F

C

S

SD-332   SD-377HJX

XP-Штепсельная вилка C - Рабочий конденсатор
T-Электронный контроллер  F-Реле защиты двигателя

 M1-Компрессор M2-Вентилятор охлаждения

SD-377HJXL

XP-Штепсельная вилка   C-Рабочий конденсатор

T-Электронный контроллер   F-Реле защиты двигателя

 M1-Компрессор   M2-Вентилятор охлаждения

 S-Выключатель подсветки   L-Светодиодная подсветка

P-Питание светодиодной подсветки
