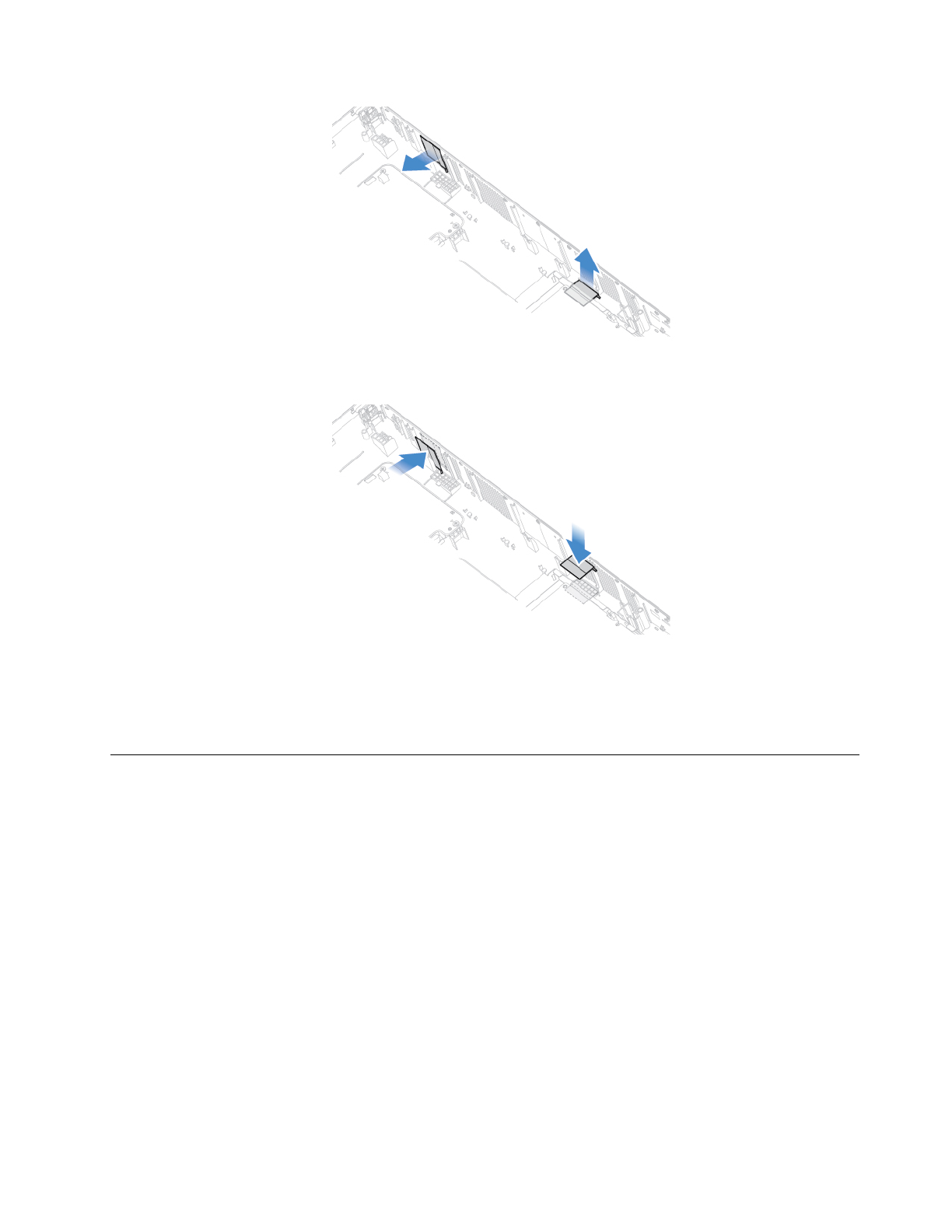

Рис. 100. Удаление антенн Wi-Fi
Рис. 101. Установка антенн Wi-Fi
6. Выполните действия после замены. См. раздел «Действия после замены компонентов» на
Замена материнской платы
Внимание:
Не открывайте компьютер и не пытайтесь ремонтировать его, пока не прочитали раздел
Руководство с важной информацией о продукте
.
1. Снимите подставку для монитора. См. раздел «Замена подставки для монитора» на странице 20.
2. Снимите ЖК-панель. См. раздел «Снятие ЖК-панели» на странице 22.
3. Снимите радиатор. См. раздел «Замена радиатора» на странице 39.
4. Снимите микропроцессор. См. раздел «Замена микропроцессора» на странице 47.
5. Снимите модуль памяти. См. раздел «Замена модуля памяти» на странице 41.
6. Снимите карту Wi-Fi. См. раздел «Замена карты Wi-Fi» на странице 50.
7. Снимите твердотельный диск M.2. См. раздел «Замена твердотельного диска M.2» на странице
8. Запишите, как проложены и подключены кабели, а затем отключите все кабели от материнской
платы. См. раздел «Материнская плата» на странице 4.
9. Отверните винты, которыми крепится материнская плата, чтобы снять ее.
Примечание:
Обращайтесь с материнской платой осторожно, держите ее только за края.
Глава 4. Замена аппаратных компонентов
53
