8. Извлеките карту Wi-Fi из гнезда для карты M.2 Wi-Fi.

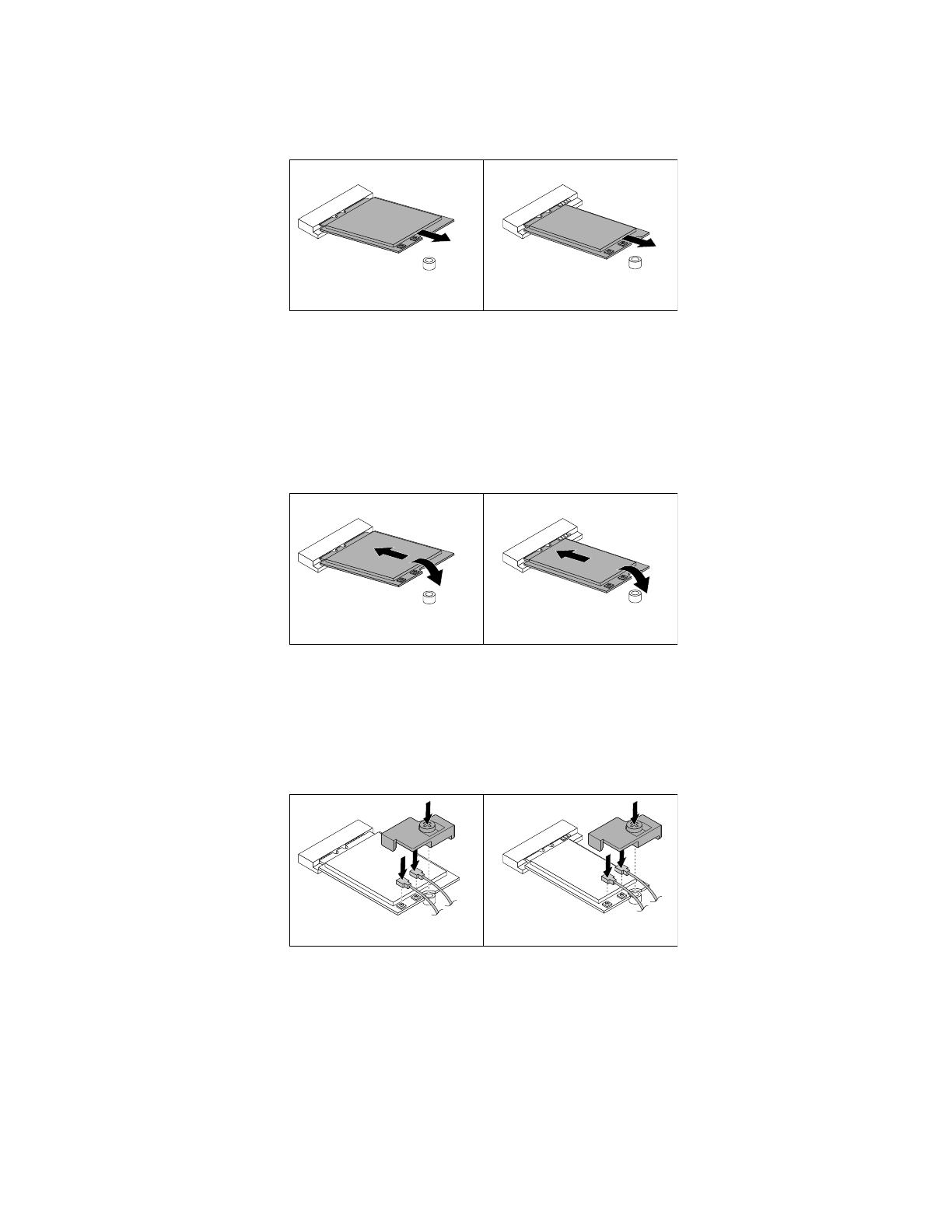

Рис. 55. Извлечение карты Wi-Fi

9. Вставьте новую карту Wi-Fi в гнездо для карты M.2 Wi-Fi. Убедитесь, что карта Wi-Fi надежно

установлена. Затем поверните карту Wi-Fi в направлении вниз так, чтобы паз для винта на ней
совместился с монтажной шпилькой на раме.

Примечание:

Не прикасайтесь к вырезам на карте Wi-Fi.

Рис. 56. Установка карты Wi-Fi

10. Расположите защитный экран карты Wi-Fi над картой так, чтобы винт на нем совместился с

монтажной шпилькой на раме. Затем подключите к карте Wi-Fi антенные кабели и зафиксируйте
карту Wi-Fi на материнской плате винтом, расположенным на защитном экране карты Wi-Fi.

Рис. 57. Подключение кабелей антенны Wi-Fi и установка защитного экрана карты Wi-Fi

11. Установите защитный экран материнской платы. См. раздел “Замена защитного экрана

материнской платы” на странице 72.

Что делать дальше:

• Если вы хотите установить или снять другой компонент, то перейдите к соответствующему разделу.
