Об
этой
задаче
На
следующем
рисунке
показаны
разъемы
на
системной
плате
.

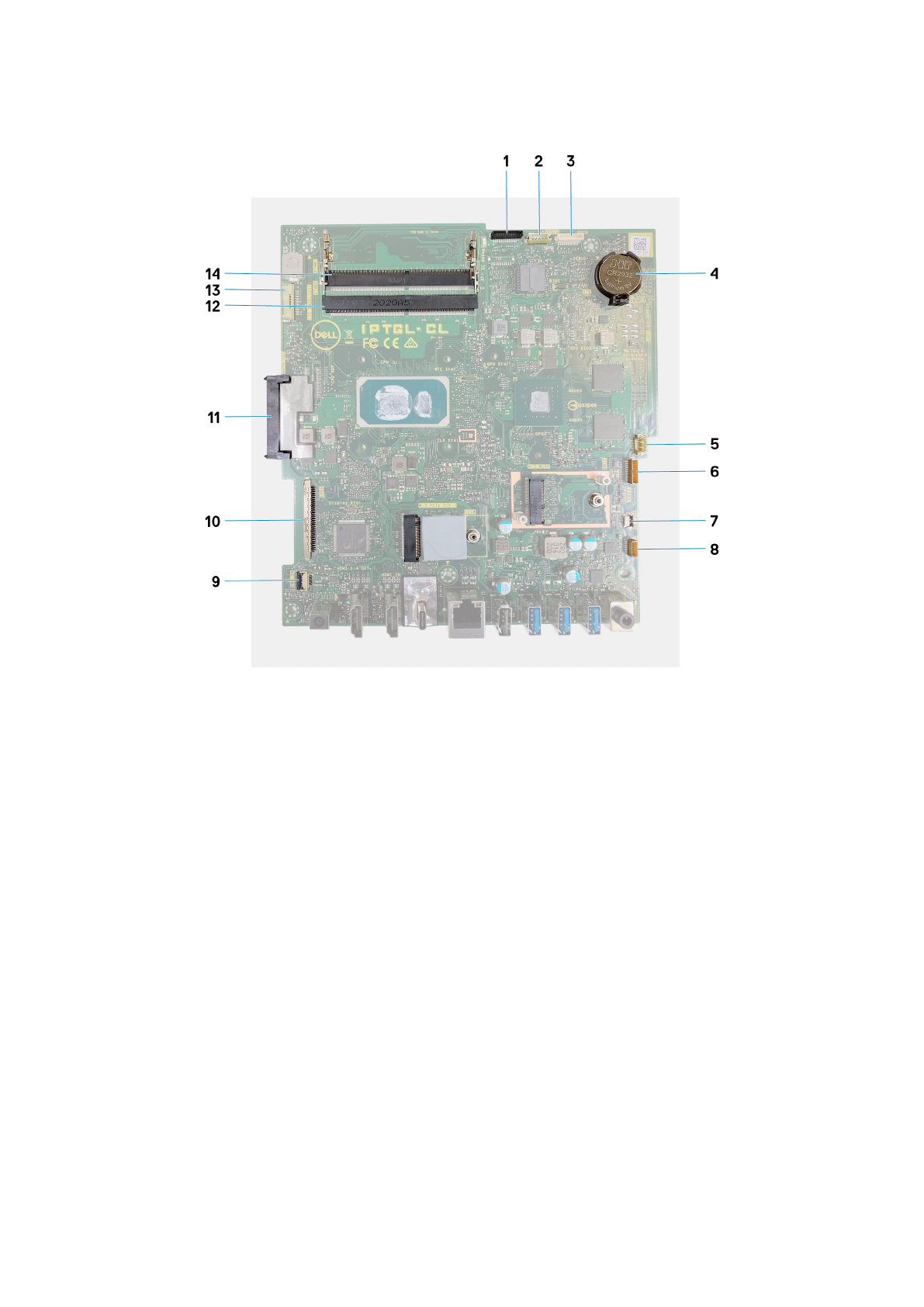

Рисунок
2.
Разъемы
на
системной
плате
1.
Кабель
камеры
2.
Кабель
сенсорного
экрана
3.
Порт
отладки
4.
Батарейка
типа
«
таблетка
»
5.
Кабель
вентилятора
6.
Кабель
микрофонов
7.
Кабель
устройства
считывания
карт
памяти
8.
Кабель
динамика
9.
Кабель
платы
кнопки
питания
10.
Кабель
дисплея
11.
Разъем
жесткого
диска
12.
Модуль
памяти
(DIMM2)
13.
Кабель
подсветки
14.
Модуль
памяти
(DIMM1)
На
следующем
рисунке
показано
расположение
системной
платы
и
проиллюстрирована
процедура
установки
.
Действия
1.
Совместите
отверстия
для
винтов
на
системной
плате
с
отверстиями
на
основании
дисплея
в
сборе
.
2.
Вкрутите
обратно
пять
винтов
(M3x5),
чтобы
прикрепить
системную
плату
к
основанию
дисплея
в
сборе
.
3.
Подсоедините
кабель
камеры
к
системной
плате
.
4.
Подсоедините
кабель
сенсорного
экрана
к
системной
плате
.
5.
Подсоедините
кабель
вентилятора
к
системной
плате
.
6.
Подсоедините
кабель
модуля
микрофона
к
системной
плате
.
7.
Подсоедините
к
системной
плате
кабель
устройства
чтения
карт
памяти
.
8.
Подключите
кабель
динамика
к
системной
плате
.
9.
Подсоедините
кабель
платы
ввода
-
вывода
к
системной
плате
и
закройте
защелку
,
чтобы
зафиксировать
кабель
.
10.
Подключите
кабель
дисплея
к
системной
плате
.
11.
Подсоедините
кабель
подсветки
к
системной
плате
.
48
Извлечение
и
установка
компонентов
Характеристики
