Протокол RS-232
В данном документе описаны технические характеристики аппаратного
интерфейса и программные протоколы связи через интерфейс RS232 LFD-
монитора Viewsonic с компьютером или другими управляющими устройствами
с протоколом RS232.
Протокол содержит три секции команд:
• Set-Function (Функция Set)
• Get-Function (Функция Get)
• Режим ретранслирования пульта ДУ
ППРИМЕЧАРМЕ.
В следующем документе термином "ПК" обозначают все
управляющие устройства, способные передавать или
получать команды по протоколу RS232.

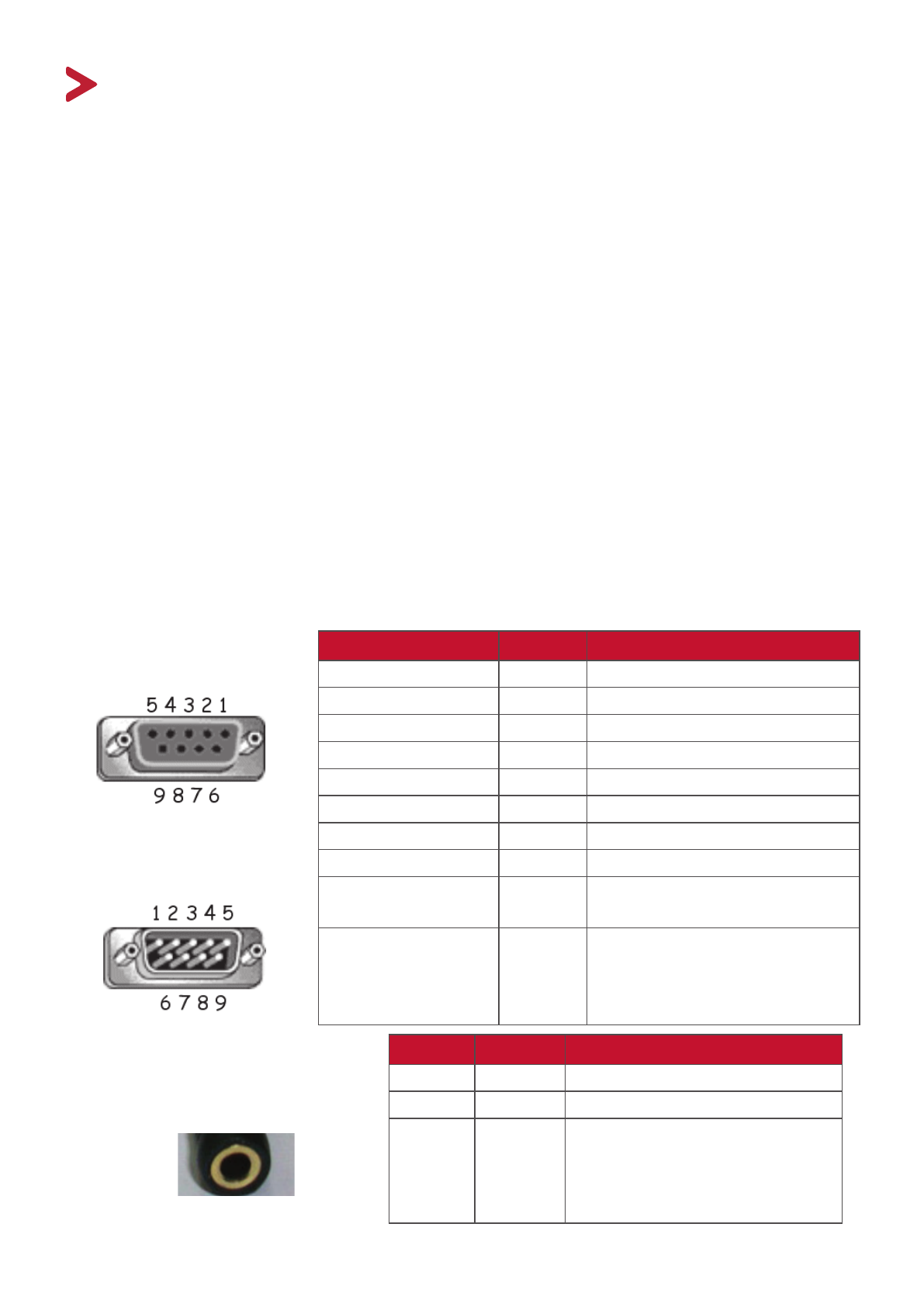

Описание
Технические характеристики оборудования RS232
Порт связи LFD Viewsonic на задней панели:
1Е.
Тип разъема: 9-контактный штекерный разъем DSUB (или 3,5 мм
цилиндрический разъем)
2Е.
Перекрестный (нуль-модемный) кабель для подключения
3Е.
Назначение контактов:
9-контактный гнездовой
разъем DSUB
9-контактный
штекерный разъем
DSUB
Аомер контакта Сигнал
Примечание
1
NC
2
RXD
Вход на монитор
3
TXD
Выход с монитора
4
NC
5
GND
6
NC
7
NC
8
NC
9
NC
Подача питания +5 В/ 2 А для
внешнего адаптера *3.0
рама
GND
3,5 мм цилиндрический
разъем (альтернативно
в случае ограниченного
пространства)
Пункт Сигнал
Примечание
Совет
TXD
Выход с монитора
Кольцо
RXD
Вход на монитор
Муфта
GND
