33
11. Протокол RS232
11.1. Введение
В данном документе описаны технические характеристики аппаратного интерфейса и программные
протоколы связи через интерфейс RS232 между рекламным монитором ViewSonic, цифровой
вывеской и персональным компьютером или другим управляющим устройством с протоколом RS232.
Протокол содержит команду из трех разделов.
• Set-Function (Функция Set)
• Get-Function (Функция Get)
• Режим ретранслирования пульта ДУ
* В следующем документе термином «ПК» обозначают все управляющие устройства, способные
передавать или получать команды по протоколу RS232.
11.2. Описание
11.2.1. Аппаратные характеристики

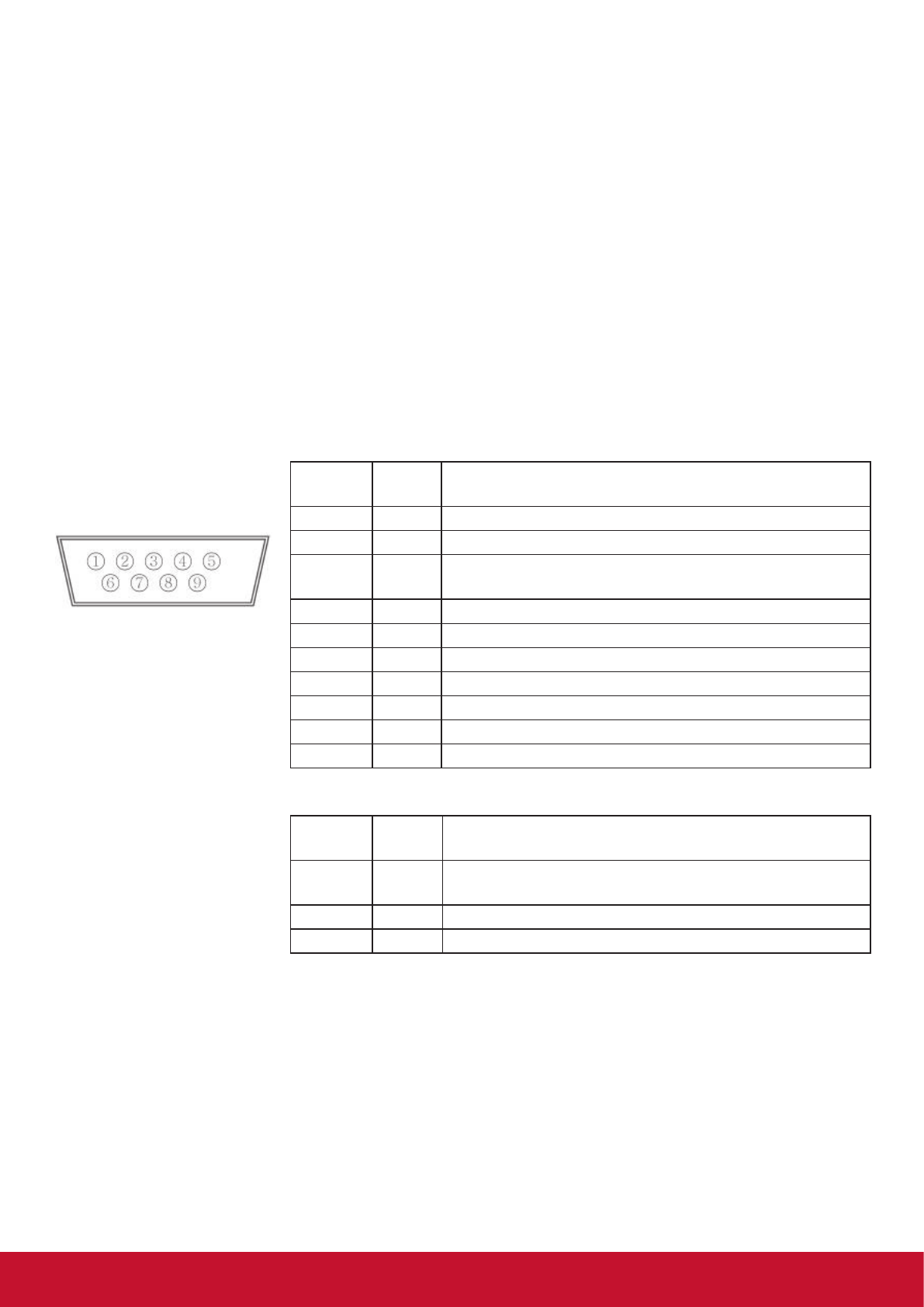

Порт связи монитора Viewsonic на задней панели
(1) Тип разъема: 9-контактный разъем DSUB
(2) Назначение контактов
9-контактный разъем DSUB
(внешний вид)
Номер
контакта
Сигнал Примечание
1
NC
2
RXD
Вход на рекламный монитор или цифровую вывеску
3
TXD
Выход с рекламного монитора или цифровой
вывески
4
NC
5
GND
6
NC
7
NC
8
NC
9
NC
рама
GND
* Для использования с ПК потребуется перекрестный (нуль-модемный)
кабель.
[Особый случай]
Цилиндрический
соединитель типа «гнездо-
гнездо» 2,5 мм
Номер
контакта
Сигнал Примечание
Совет
TXD
Выход с рекламного монитора или цифровой
вывески
Кольцо
RXD
Вход на рекламный монитор или цифровую вывеску
Экран
GND
11.2.2. Настройка связи
- Выбор скорости передачи:
9600 бит/с (фиксированное значение)
- Биты данных:
8 бит (фиксированное значение)
- Четность:
Нет (фиксированное значение)
- Стоповые биты:
1 (фиксированное значение)
11.2.3. Рекомендации по командным сообщениям
ПК отправляет на монитор пакет команд, за которыми следует «CR». Каждый раз, отправляя на
монитор команды управления, ПК должен получить от него следующий ответ:
1. Если сообщение получено без ошибок, отправляется команда «+» (02Bh), за которой следует «CR»
(00Dh)
2. Если сообщение получено с ошибками, направляется команда «-» (02Dh), за которой следует «CR»
(00Dh)
