4. Подключите все кабели к соответствующим разъемам (

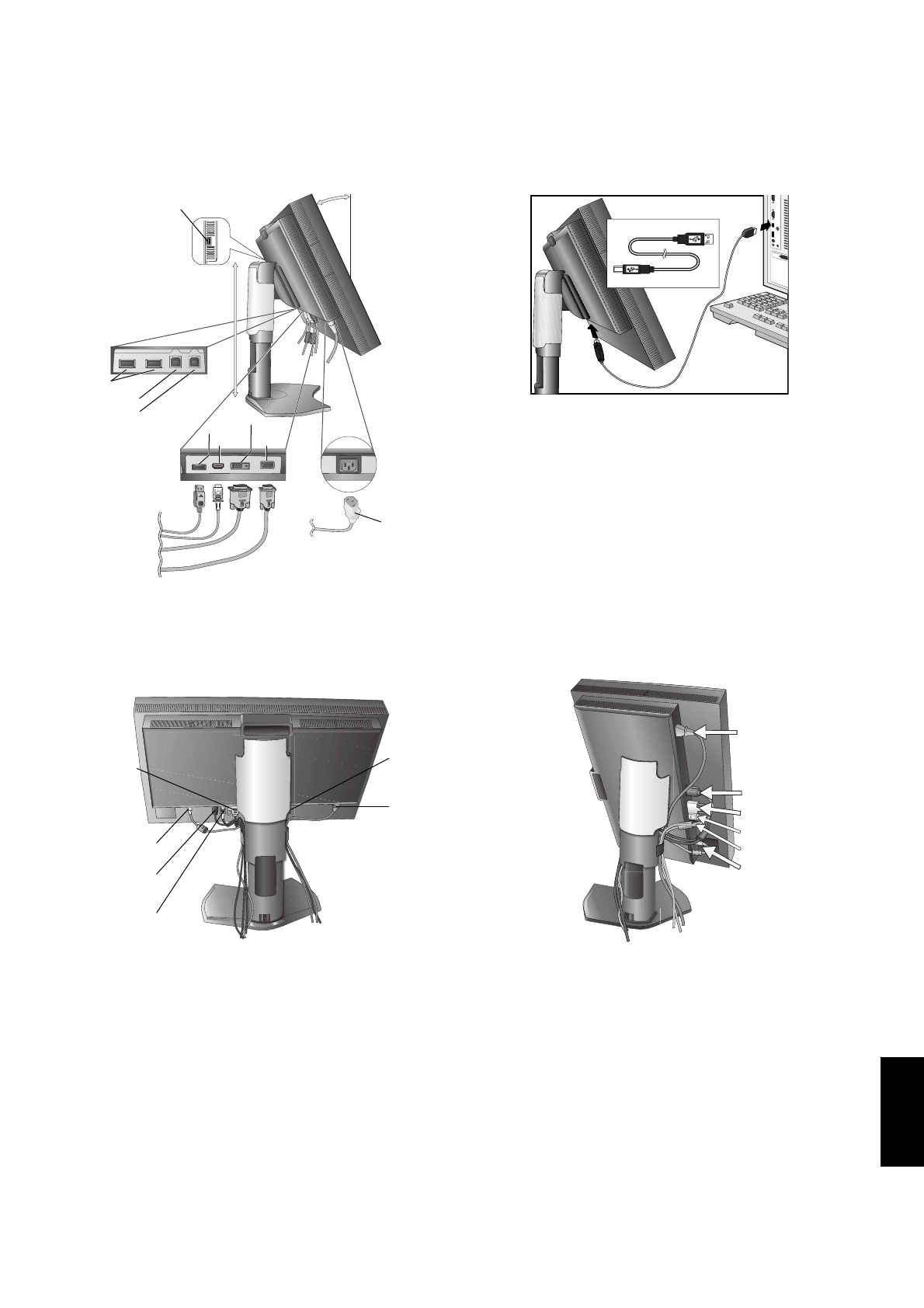

Рисунок C.1
). С помощью кабеля USB соедините
разъем типа B с входным портом USB справа на задней панели монитора, а разъем типа A – с выходным портом
компьютера (
Рисунок C.1a
). При использовании кабеля от USB-устройства выполните подключение к одному из
выходных портов монитора.
ПРИМЕЧАНИЕ.
Неправильное подсоединение кабелей может привести к неустойчивой работе, снизить качество
изображения на дисплее/повредить компоненты ЖКД модуля и/или сократить срок службы модуля.
Рисунок C.1
Кабель питания
Наклон 30°
DVI-D
DisplayPort
USB выходной
USB входной1
USB входной2
D-SUB
Рисунок C.1a
Тип A
Тип B
Тип A
Тип B
Крайнее верхнее
положение
подставки
USB выходной
HDMI
5. Кабели должны размещаться в отсеке подставки, предназначенном для распределения кабелей.
Надежно закрепите кабели в кабельных каналах (
Рисунок C.2
and
Рисунок C.3
).
6. Проверьте, что экран монитора можно поворачивать, поднимать и опускать после установки кабелей.
Рисунок C.2
Рисунок C.3
Кабель USB
Кабель питания
Кабель DVI
Кабель D-SUB*
1
Кабель питания
Кабель DVI
Кабель D-SUB*
1
Кабель USB
Кабель
DisplayPort
Кабель DisplayPort
Кабель HDMI*
1
Кабель HDMI*
1
*1: Кабель не входит в комплект поставки.
