Русский-6

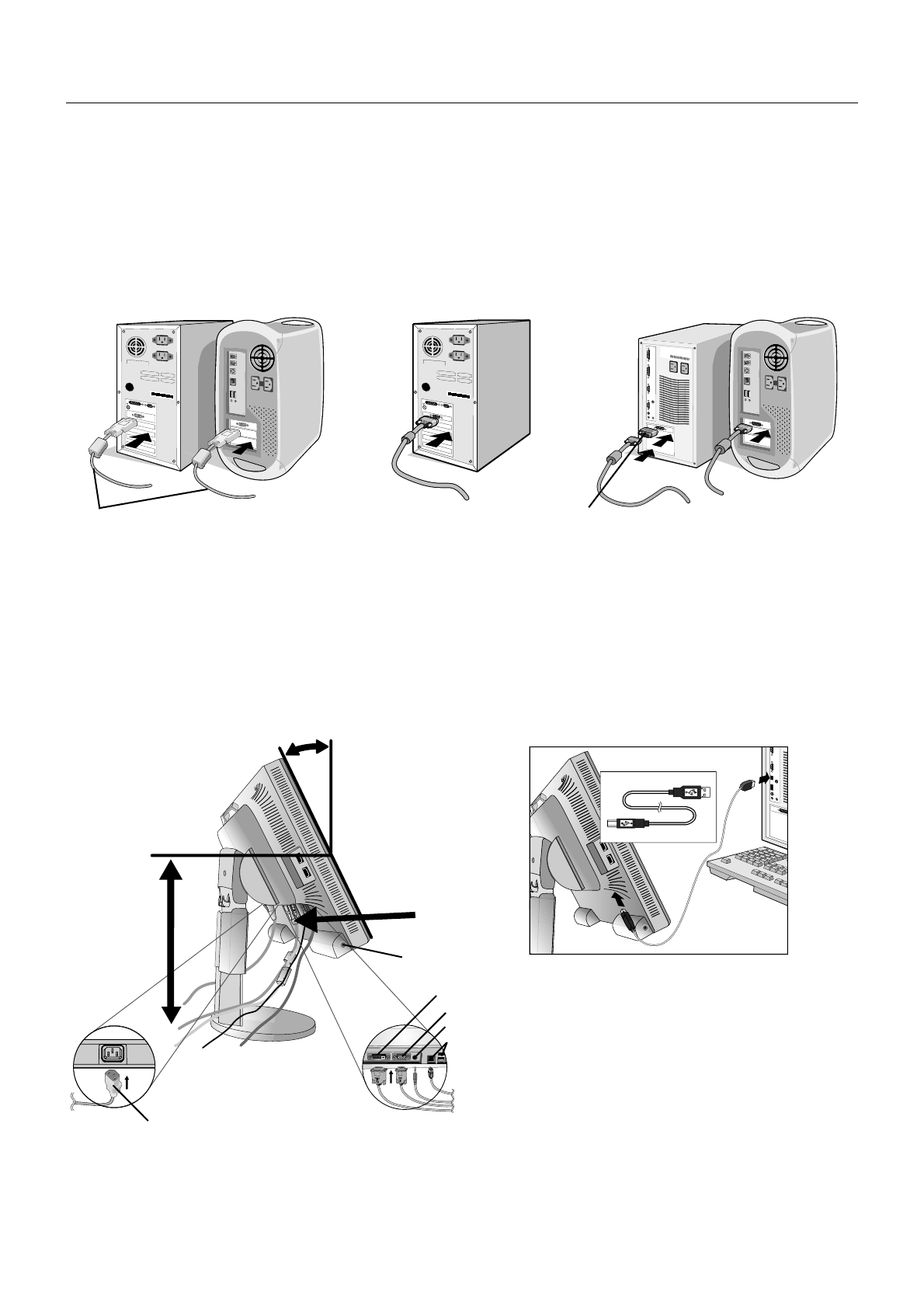

Краткое руководство по началу работы

Чтобы подключить ЖК-монитор MultiSync к системе, выполните следующие действия:

1. Отключите питание компьютера.

2.

Для компьютера PC или Macintosh с цифровым выходом DVI:

Подключите кабель видеосигнала DVI к

разъему платы видеоадаптера в компьютере (

Рисунок A.1

). Затяните все винты.

Для компьютера PC с аналоговым выходом:

Подключите 15-штырьковый мини-разъем кабеля видеосигнала

D-SUB к разъему платы видеоадаптера в компьютере (

Рисунок A.2

). Затяните все винты.

Для компьютера Macintosh:

Подключите кабель с адаптером для Macintosh к разъему на компьютере, затем

подсоедините кабель видеосигнала с 15-штырьковым мини-разъемом D-SUB к кабелю с адаптером для Macintosh
(

Рисунок B.1

). Затяните все винты.

Рисунок A.1

Рисунок  B.1

Адаптер кабеля
для Macintosh
(не входит в комплект)

Рисунок A.2

Кабель видеосигнала DVI

ПРИМЕЧАНИЕ.

Для некоторых компьютеров Macintosh кабель с адаптером не требуется.

3. Возьмите монитор с двух сторон и установите ЖК-панель в самое верхнее положение с углом наклона 30

градусов (

Рисунок С.1

).

4. Подключите все кабели к соответствующим разъемам (

Рисунок С.1

). Подключите наушники (не входят в

комплект) к соответствующему разъему на левой панели монитора (

Рисунок С.1

). С помощью кабеля USB

соедините разъем типа B с входным портом USB справа на задней панели монитора, а разъем типа A – с
выходным портом компьютера (

Рисунок С.1a

). Если применяется кабель от устройства USB, используйте один из

выходных портов на боковой панели монитора.

Рисунок C.1a

Тип A

Тип B

Тип A

Тип B

Крайнее

верхнее

положение

подставки

Наклон 30°

Рисунок C.1

Кабель питания

DVI

Кабель DVI

Наушники

D-Sub

Аудиовход

USB
