Контроль монитора через RS-232C

Этим монитором можно управлять с помощью компьютера с портом RS-232C (обратного типа).

ПРИИРЕАНИРЕ:

При использовании этой функции следует задать в меню [ВНЕШНЕЕ УПРАВЛЕНИЕ]
[РАЗЪЕМ УПРАВЛЕНИЯ] [RS-232C] (см.

стр. 89

).

Функции, которыми можно управлять с помощью компьютера:

•  Включение или режим ожидания

•  Переключение между входными сигналами

•  Отключение звука ВКЛ. или ВЫКЛ.

Подключение

Монитор + компьютер.

•  Перед подключением компьютера к монитору отключите основное питание монитора.

•  Сначала включите подключенный компьютер, затем основное питание монитора.

Если компьютер и монитор включаются в обратном порядке, COM-порт может не работать.

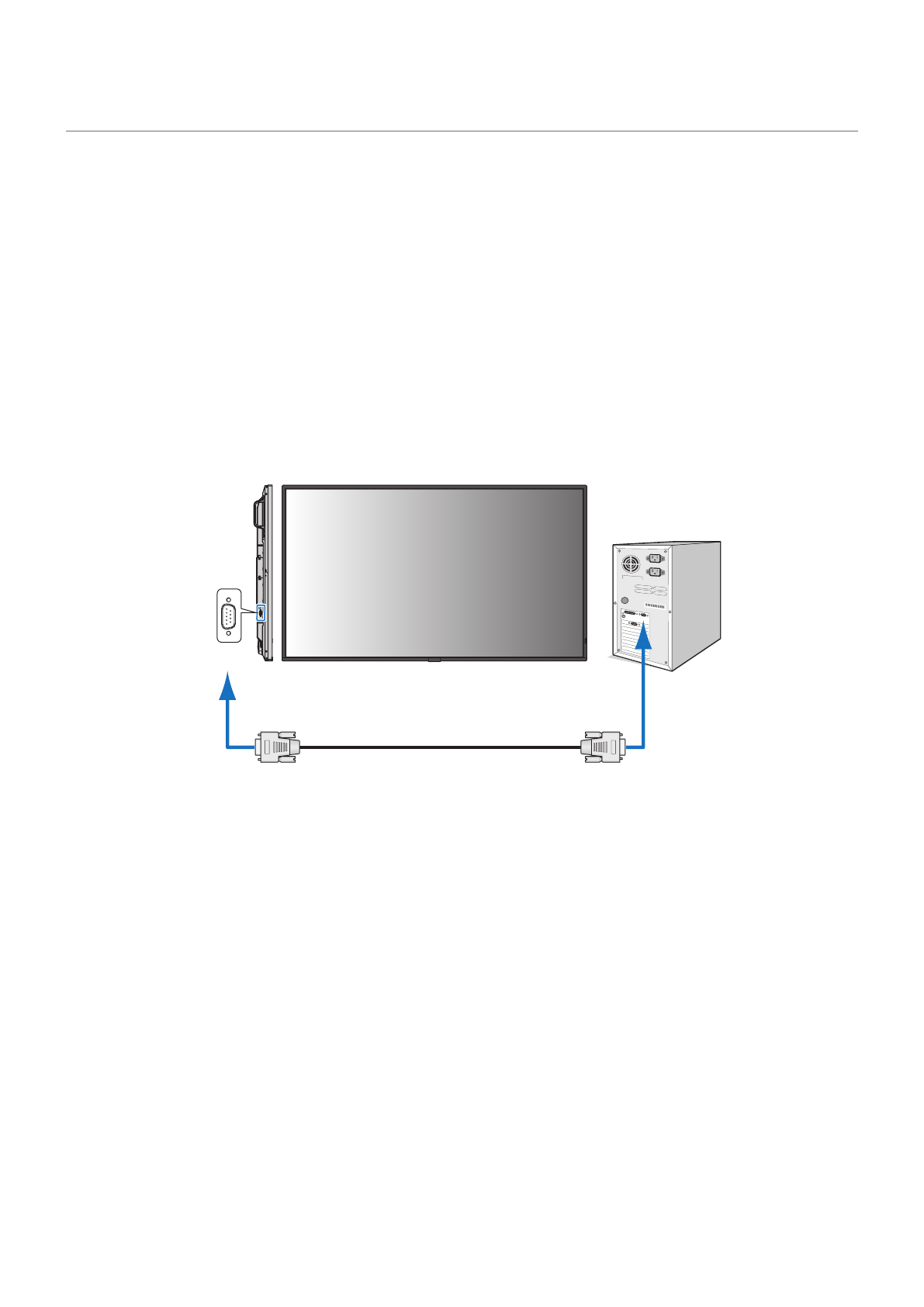

Кабель RS-232C

Компьютер

RS-232C

ПРИИРЕАНИРЕ:

•   Если на компьютере установлен только 25-штыревой последовательный порт, необходимо

использовать соответствующий адаптер.
Более подробную информацию вы можете получить, обратившись к поставщику.

•  Схему выводов см. в разделе 2 «Вход/выход RS-232C»,

стр. 53

.

Для управления монитором при помощи команд, отправляемых с компьютера, подключенного по кабелю RS-232C,
используйте управляющую команду. Инструкции по команде управления можно найти в файле External_control.pdf.
См.

стр. 73

.

В этом мониторе используются строки RXD, TXD и GND для управления RS-232C.

Для интерфейса управления RS-232C необходимо использовать кабель противоположного типа («нуль-модемный»
кабель) (не входит в комплект).
