16
О мониторе

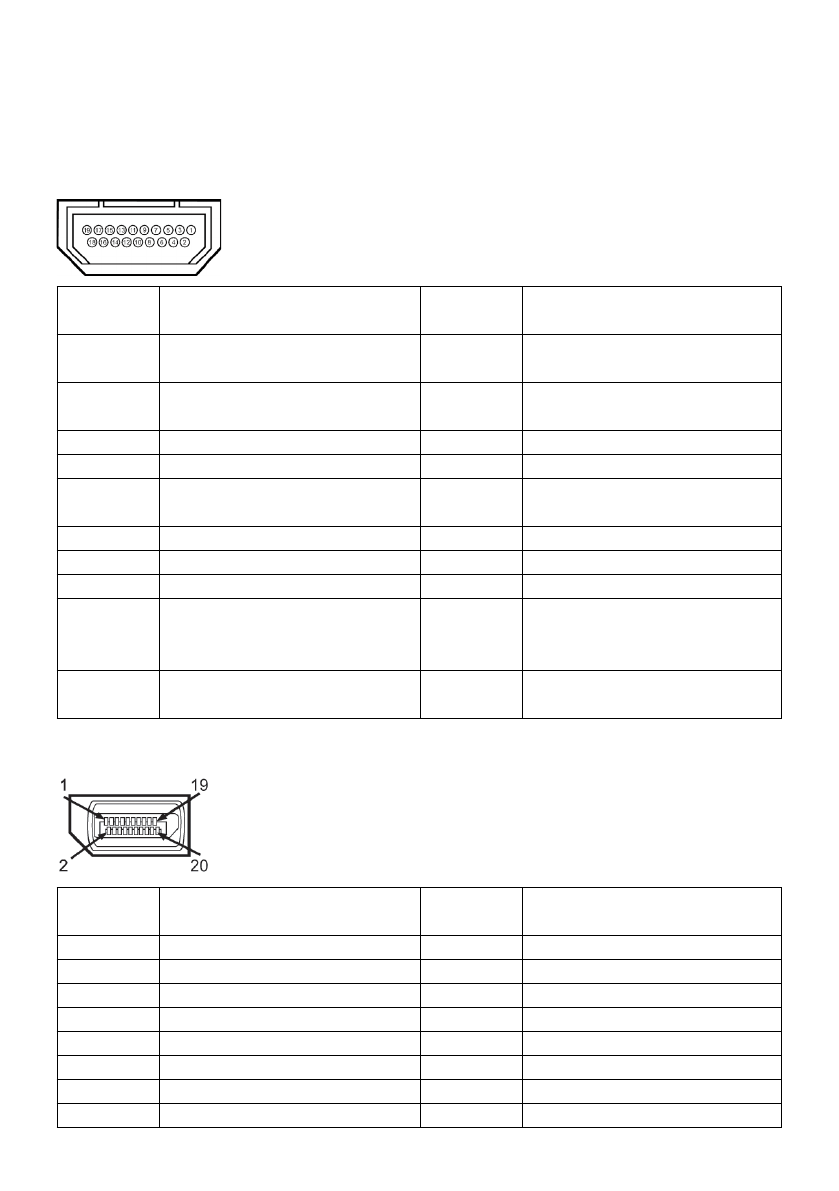

Назначение контактов
19-контактный разъем HDMI
Номер
контакта
19-контактная сторона
разъема монитора
Номер
контакта
19-контактная сторона
разъема монитора
1
ДАННЫЕ TMDS 2+
11
ЭКРАН ТАКТОВОГО
СИГНАЛА TMDS
2
ЭКРАН ДАННЫХ TDMS 2
12
ТАКТОВЫЙ СИГНАЛ
TMDS–
3
ДАННЫЕ TMDS 2–
13
CEC
4
ДАННЫЕ TMDS 1+
14
NC
5
ЭКРАН ДАННЫХ TDMS 1
15
ТАКТОВЫЙ СИГНАЛ DDC
(SCL)
6
ДАННЫЕ TMDS 1–
16
ДАННЫЕ DDC (SDA)
7
ДАННЫЕ TMDS 0+
17
ЗЕМЛЯ
8
ЭКРАН ДАННЫХ TDMS 0
18
ПИТАНИЕ +5 В
9
ДАННЫЕ TMDS 0–
19
ОБНАРУЖЕНИЕ
АКТИВНОГО
СОЕДИНЕНИЯ
10
ТАКТОВЫЙ СИГНАЛ
TMDS+
Разъем DisplayPort (вход и выход DP)
Номер
контакта
20-контактная сторона
разъема монитора
Номер
контакта
20-контактная сторона
разъема монитора
1
ML3(n)
11
GND (земля)
2
GND (земля)
12
ML0(p)
3
ML3(p)
13
GND (земля)
4
ML2(n)
14
GND (земля)
5
GND (земля)
15
AUX(p)
6
ML2(p)
16
GND (земля)
7
ML1(n)
17
AUX(n)
8
GND (земля)
18
HPD
